Описание производителя

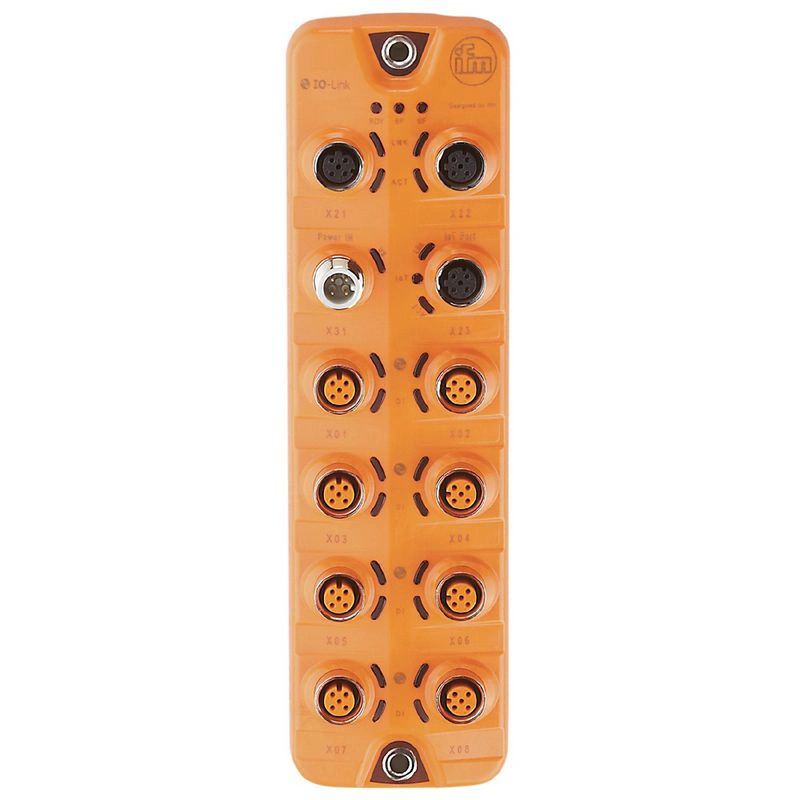

IO-Link мастер с интерфейсом Modbus TCP Разделение между сетью автоматизации и сетью ИТ Для подключения до восьми устройств IO-Link Надежная передача данных машины, параметров процесса и диагностических данных на контроллер Прочный корпус для использования в жестких промышленных условиях
Применение
| Применение | Модули ввода/вывода для полевого применения |
| Функция последовательного соединения | интерфейс полевой шины |
Электрические данные
| Рабочее напряжение [В] | 20...30 DC; (US ; до SELV/PELV) |
| Потребляемый ток [мА] | 300...3900; (США) |
| Класс защиты | III |
| Питание датчика США |
| Макс. токовая нагрузка общая [A] | 3.6 |
Входы / выходы
| Общее количество входов и выходов | 16; (конфигурируемый) |
| Количество входов и выходов | Количество цифровых входов: 16; Количество цифровых выходов: 8 |
Входы
| Количество цифровых входов | 16; (Порт IO-Link класс A: 8 x 2) |
| Высокий уровень переключения [В] | 11...30 |
| Низкий уровень переключения [В] | 0...5 |
| Цифровые входы с защитой от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 8; (порт IO-Link класса A: 8 x 1) |
| Макс. токовая нагрузка на выход [мА] | 300 |
| Защита от короткого замыкания | да |
Интерфейсы
| Интерфейс связи | Ethernet; IO-Link |
| Ethernet - Modbus TCP |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 МБит/с; 100 МБит/с |
| Протокол | Modbus TCP |
| Заводские настройки | | IP-адрес: 192.168.1.250 | | маска подсети: 255.255.255.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: см. метку типа |
|
| Ethernet - Интернет вещей |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 МБит/с; 100 МБит/с |
| Протокол | MQTT JSON |
| Заводские настройки | | IP-адрес: 169.254.x.x | | маска подсети: 255.255.0.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: см. типовую табличку |
|
| Примечание по интерфейсам | | Безопасный протокол: HTTPS |
|
| IO-Link Master |
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Количество портов класса A | 8 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -25...85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65; IP 66; IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | AA |
|
Испытания / сертификаты
| ЭМС | |
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 2009-04 | | DIN EN 60068-2-6 2008-10 |
|
| Сроки наработки на отказ [лет] | 78 |
Механические данные
| Вес [г] | 403 |
| Материалы | корпус: PA оранжевый; розетка: латунь никелированная |
| Материал уплотнения | FKM |
Замечания
| Примечания | | Дополнительную информацию см. в руководстве по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое соединение - Ethernet
| Modbus TCP X21, X22 | Разъем: M12; кодировка: D; Уплотнение: FKM |
Электрическое подключение - Технологическое подключение
| Порт IO-Link класс A X01...X08 | Разъем: M12; кодировка: A; Уплотнение: FKM |
Электрическое подключение - питание
| X31 | Разъем: M12; кодировка: A |
IO-Link мастер с интерфейсом Modbus TCP
