Описание производителя

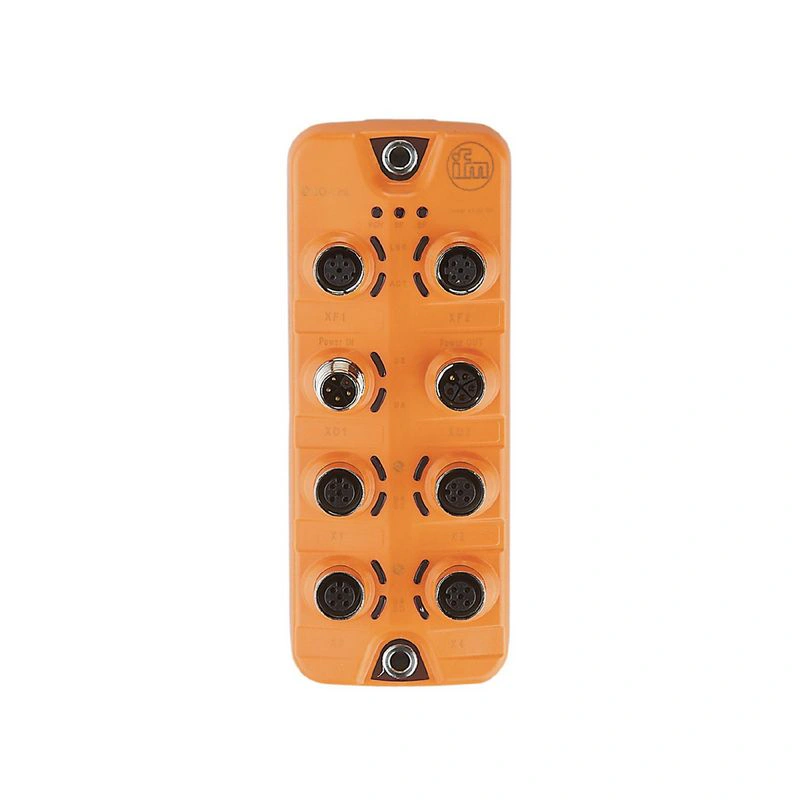

IO-Link-ведущий с интерфейсом PROFINET Мастер IO-Link, разработанный в соответствии со спецификациями AIDA для производителей автомобилей Блок питания с последовательной цепью со стандартизированной технологией подключения M12 с L-кодом Настраиваемое ограничение тока для каждого порта для обеспечения безопасной работы Измерение напряжения и тока для каждого порта для контроля энергопотребления Подключение исполнительных механизмов до 2 А
Применение
| Применение | Модули ввода/вывода для полевых применений |
| Функция последовательной цепи | источник питания; интерфейс полевой шины |
Электрические данные
| Рабочее напряжение [В] | 20...30 DC; (US ; до SELV/PELV) |
| Потребляемый ток [мА] | 300...3900; (США) |
| Класс защиты | III |
| Дополнительное напряжение питания [В] | 20...30 DC; (UA) |
| Питание привода UA |
| Макс. ток нагрузки общий [A] | 8 |
| Номинальный ток на порт [A] | 2; (регулируемый: 0...2; заводская настройка: 2) |
| Питание датчика US |
| Макс. общая токовая нагрузка [A] | 3.6 |
| Номинальный ток на порт [A] | 2; (настраивается: 0...2; заводская настройка: 0,45) |
Входы / выходы
| Общее количество входов и выходов | 8; (настраиваемый) |
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 8 |
Входы
| Количество цифровых входов | 4; (Порт IO-Link класса B: 4 x 1) |
| Высокий уровень переключения [В] | 11...30 |
| Низкий уровень коммутации [В] | 0...5 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 8; (Порт IO-Link класса B: 4 x 2) |
| Защита от короткого замыкания | да |
| Питание привода UA |
| Макс. токовая нагрузка на выход [мА] | 2000 |
| Питание датчика US |
| Макс. токовая нагрузка на выход [мА] | 2000 |
Интерфейсы
| Интерфейс связи | Ethernet; IO-Link |
| Ethernet - PROFINET |
| Стандарт передачи | 100Base-TX |
| Скорость передачи | 100 МБит/с |
| Протокол | PROFINET |
| Заводские настройки | | IP-адрес: 0.0.0.0 | | маска подсети: 0.0.0.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: см. типовую табличку |
|
| Указания по интерфейсам | | IO-Link Integration Edition 2 | | CC-C (класс соответствия C) (IRT-Switch) | | Резервирование S2 | | Класс защиты III | | CiR (Configuration in Run) | | SNMP (простой протокол сетевого управления) | | MRP (протокол резервирования носителей) | | Поддерживаемые сетевые топологии: линия | | кольцо |
|
| IO-Link Master |
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Количество портов класс B | 4 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -25...85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65; IP 66; IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | AA |
|
Испытания / сертификаты
| ЭМС | |
| Ударопрочность | |
| Виброустойчивость | | DIN EN 60068-2-64 2009-04 | | DIN EN 60068-2-6 2008-10 |
|
| Сроки наработки на отказ [годы] | 60 |
Механические данные
| Вес [г] | 308.1 |
| Материалы | корпус: PA оранжевый; розетка: латунь никелированная |
| Материал уплотнения | FKM |
Примечания
| Примечания | | Дополнительную информацию см. в руководстве по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
IO-Link-ведущий с интерфейсом PROFINET
