Описание производителя
IO-Link-ведущий с интерфейсом PROFINET Последовательное питание со стандартным L-кодом M12 Настраиваемое ограничение тока для каждого порта для обеспечения безопасной работы Измерение напряжения и тока на каждом порту для контроля энергопотребления Подключение приводов до 2 А
Применение
| Применение | гигиенические системы; модули ввода/вывода для полевых применений |
| Функция последовательной цепи | питание; интерфейс полевой шины |
Электрические данные
| Рабочее напряжение [В] | 20...28 DC; (US ; до SELV/PELV) |
| Потребляемый ток [мА] | 300...3900; (США) |
| Класс защиты | III |
| Дополнительное напряжение питания [В] | 20...30 DC; (UA) |
| Питание привода UA |
| Макс. ток нагрузки суммарный [A] | 8 |
| Номинальный ток на порт [A] | 2; (регулируемый: 0...2; заводская настройка: 2) |
| Питание датчика US |
| Макс. общая токовая нагрузка [A] | 3.6 |
| Номинальный ток на порт [A] | 2; (регулируемый: 0...2; заводская настройка: 0,45) |
Входы / выходы
| Общее количество входов и выходов | 12; (настраивается) |
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 8 |
Входы
| Количество цифровых входов | 4; (Порт IO-Link класса B: 4 x 1) |
| Высокий уровень переключения [В] | 11...30 |
| Низкий уровень коммутации [В] | 0...5 |
| Цифровые входы с защитой от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 8; (Порт IO-Link класса B: 4 x 2) |
| Защита от короткого замыкания | да |
| Питание привода UA |
| Макс. токовая нагрузка на каждый выход [мА] | 2000 |
| Питание датчика US |
| Макс. токовая нагрузка на каждый выход [мА] | 2000 |
Интерфейсы
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Ethernet - PROFINET |
| Стандарт передачи | 100Base-TX |
| Скорость передачи | 100 МБит/с |
| Протокол | PROFINET |
| Заводские настройки | | IP-адрес: 0.0.0.0 | | маска подсети: 0.0.0.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: см. типовую табличку |
|
| Указания по интерфейсам | | IO-Link Integration Edition 2 | | CC-C (класс соответствия C) (IRT-Switch) | | S2 резервирование | | Класс нагрузки III | | CiR (конфигурация в режиме выполнения) | | SNMP (простой протокол управления сетью) | | MRP (протокол резервирования носителя) | | Поддерживаемые сетевые топологии: линия | | кольцо |
|
| Мастер IO-Link |
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| ревизия IO-Link | 1.1 |
| Количество портов класса B | 4 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -25...85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65; IP 66; IP 67; IP 69K; (работа с защитными колпачками из нержавеющей стали: IP 69K) |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | AA |
|
Испытания / одобрения
| ЭМС | |
| Устойчивость к ударам | |
| Виброустойчивость | | DIN EN 60068-2-64 2009-04 | | DIN EN 60068-2-6 2008-10 |
|
| Срок службы [лет] | 60 |
Механические данные
| Вес [г] | 321.9 |
| Материалы | корпус: PA серый; розетка: нержавеющая сталь (1.4404 / 316L) |
| Материал уплотнения | EPDM |
Принадлежности
| Поставляемые изделия | | Защитный колпачок: 1 x M12, нержавеющая сталь, E12542 |
|
Примечания
| Примечания | | Дополнительную информацию см. в руководстве по эксплуатации. |
|
| Количество в упаковке | 1 шт. |

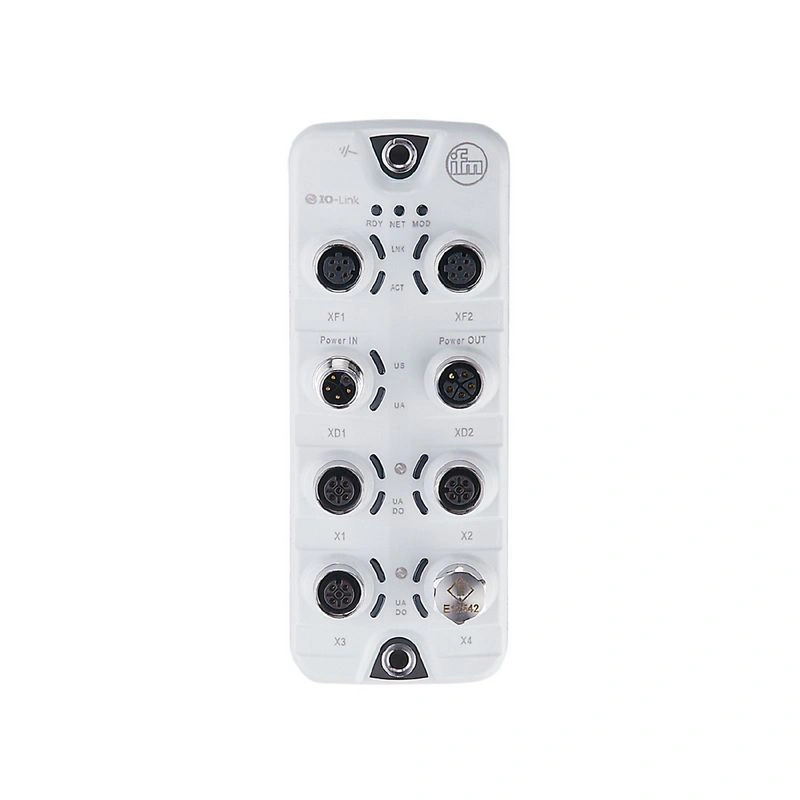

IO-Link-ведущий с интерфейсом PROFINET
