Описание производителя

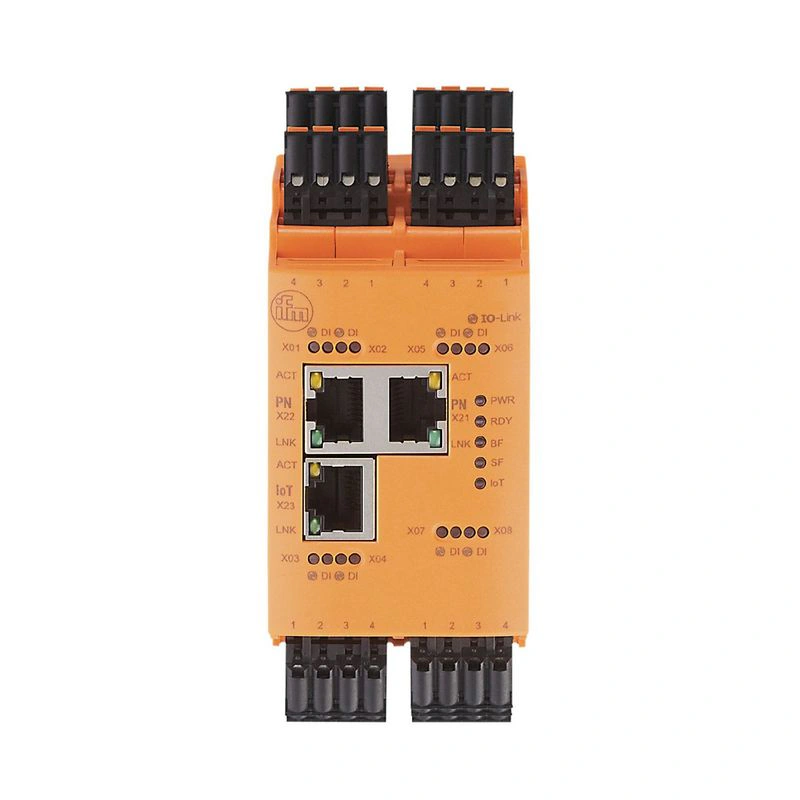

IO-Link-ведущий с интерфейсом PROFINET Разделение между сетью автоматизации и ИТ-сетью Для подключения до восьми устройств IO-Link Надежная передача данных о машине, параметров процесса и диагностических данных на контроллер С интерфейсом ProfiNet и отдельным интерфейсом MQTT JSON Компактный дизайн, требующий совсем немного места для монтажа на панели управления
Применение
| Применение | Модули ввода/вывода для использования в шкафу управления |
Электрические данные
| Рабочее напряжение [В] | 20...30 DC; (US ; до SELV/PELV) |
| Потребляемый ток [мА] | 300...3900; (США) |
| Класс защиты | III |
| Питание датчиков США |
| Макс. общая токовая нагрузка [A] | 3.6 |
Входы / выходы
| Общее количество входов и выходов | 16; (настраивается) |
| Количество входов и выходов | Количество цифровых входов: 8; Количество цифровых выходов: 8 |
Входы
| Количество цифровых входов | 8; (порт IO-Link класс A) |
| Высокий уровень переключения [В] | 11...30 |
| Низкий уровень переключения [В] | 0...5 |
| Цифровые входы, защищенные от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 8; (IO-Link Port Class A) |
| Макс. токовая нагрузка на выход [мА] | 300 |
| Защита от короткого замыкания | да |
Интерфейсы
| Интерфейс связи | Ethernet; IO-Link |
| Ethernet - PROFINET |
| Стандарт передачи | 100Base-TX |
| Скорость передачи | 100 МБит/с |
| Протокол | PROFINET |
| Заводские настройки | | IP-адрес: 0.0.0.0 | | маска подсети: 0.0.0.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: см. типовую табличку |
|
| Примечание по интерфейсам | | CC-C (класс соответствия C) (IRT-Switch) | | Netload Class III | | SNMP (простой протокол управления сетью) | | MRP (протокол резервирования носителя) | | Поддерживаемые сетевые топологии: линейная | | кольцо |
|
| Ethernet - Интернет вещей |
| Стандарт передачи данных | 10Base-T; 100Base-TX |
| Скорость передачи | 10 МБит/с; 100 МБит/с |
| Протокол | MQTT JSON |
| Заводские настройки | | IP-адрес: 169.254.x.x | | маска подсети: 255.255.0.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: см. типовую табличку |
|
| Примечание по интерфейсам | | Защищенный протокол: HTTPS |
|
| IO-Link Master |
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Количество портов класс A | 8 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...65 |
| Температура хранения [°C] | -25...85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 20 |
Тесты / сертификаты
Механические данные
| Вес [г] | 330 |
| Материалы | корпус: PA оранжевый |
Аксессуары
Примечания
| Примечания | | Дополнительную информацию см. в руководстве по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
IO-Link-ведущий с интерфейсом PROFINET
