Описание производителя

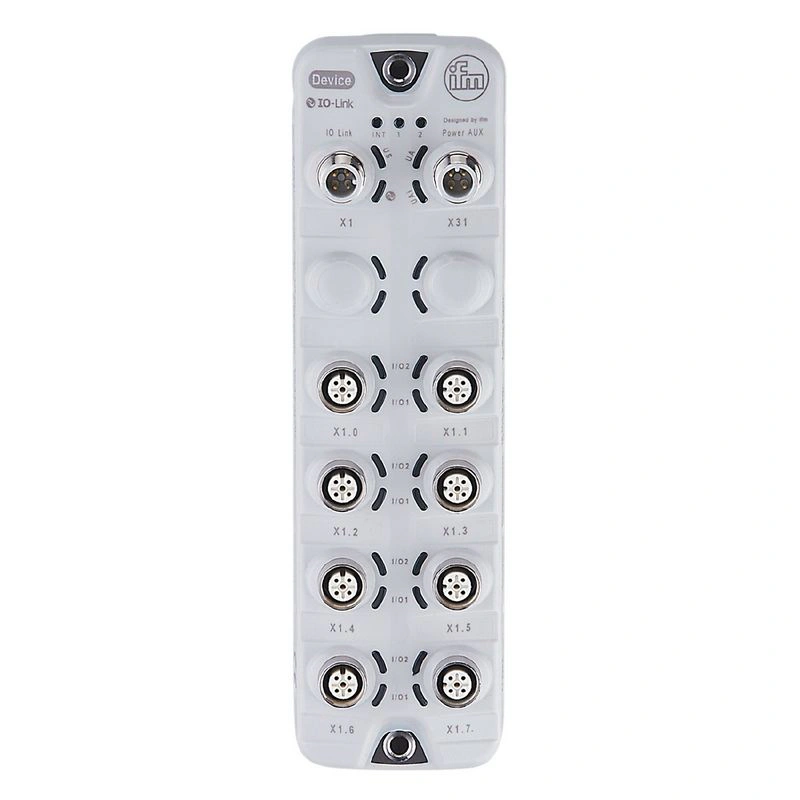

Модуль ввода/вывода IO-Link
Электрические данные
| Рабочее напряжение [В] | 18...30 DC |
| Потребляемый ток [мА] | 100; (США) |
| Класс защиты | III |
| Дополнительное напряжение питания [В] | 18...30 DC; (UA UAi) |
| Макс. Ток, потребляемый от дополнительного источника питания [мА] | 4000; (UA; UAi: 400 мА) |
Входы / выходы
| Общее количество входов и выходов | 16; (настраиваемый) |
| Количество входов и выходов | Количество цифровых входов: 16; Количество аналоговых входов: 8; Количество цифровых выходов: 16 |
Входы
| Количество цифровых входов | 16; (настраивается) |
| Входная цепь цифровых входов | PNP; (тип 3 (IEC 61131-2)) |
| Питание датчиков входов | AUX (UA, UAi) |
| Питание [В] | 18...30 |
| Входной ток высокий [мА] | 2...15 |
| Входной ток низкий [мА] | 0...1.5 |
| Высокий уровень переключения [В] | 11...28 |
| Низкий уровень коммутации [В] | 0...5 |
| Количество аналоговых входов | 8; (конфигурируемый вход тока/напряжения) |
| Аналоговый вход (ток) [мА] | 4...20 |
| Аналоговый вход (напряжение) [В] | 0...10 |
| Разрешение аналогового входа | 16 бит |
Выходы
| Количество цифровых выходов | 16; (настраивается) |
| Max. токовая нагрузка на выход [мА] | 1800 |
| Макс. токовая нагрузка выходов суммарная [A] | 3.6; (макс. токовая нагрузка на сегмент: 1800 мА) |
| Защита от короткого замыкания | да |
| Выходы питания привода | AUX (UA) |
Интерфейсы
| Интерфейс связи | IO-Link |
| Стандарт SDCI | IEC 61131-9 |
| Тип передачи | COM3 (230,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Режим SIO | нет |
| Требуемый тип ведущего порта | A |
| Min. время цикла процесса [мс] | 4 |
| Поддерживаемые идентификаторы устройств | | Тип работы | DeviceID | | Заводская настройка: параметрирование через PDout | 1315 | | Ациклическая параметризация | 1316 |
|
| Примечание | | Параметризация может быть изменена с циклической на ациклическую. | | Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки" |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -25...70 |
| Макс. относительная влажность воздуха [%] | 90 |
| Макс. высота над уровнем моря [м] | 2000 |
| Защита | IP 65; IP 67; IP 69K; (работа с защитными колпачками из нержавеющей стали: IP 69K) |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | AA |
|
Испытания / сертификаты
| ЭМС | | EN 61000-6-2 | | EN 61000-6-3 | | МЭК 61131-9 |
|
| Устойчивость к ударам | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 | | DIN EN 60068-2-6 |
|
| MTTF [годы] | 46 |
Механические данные
| Вес [г] | 407 |
| Размеры [мм] | 26 x 59.3 x 208 |
| Материалы | корпус: PA серый; розетка: нержавеющая сталь (1.4404 / 316L) |
| Материал уплотнения | EPDM |
| Момент затяжки [Нм] | < 0.8 |
Дисплеи / элементы управления
| Дисплей | | работа | 1 x светодиод, зеленый | | неисправность | 1 x светодиод, красный | | функция | 1 x светодиод, желтый |
|
Аксессуары
| Аксессуары (опционально) | | защитный колпачок для гнезд M12 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - AUX
| X31 | Разъем: 1 x M12; кодировка: A |
Электрическое подключение - IO-Link
| X1 | Разъем: 1 x M12; кодировка: A |
Электрическое подключение - входы / выходы
| X1.0...X1.7 | Разъем: 8 x M12; кодировка: A; Уплотнение: EPDM |
