Описание производителя

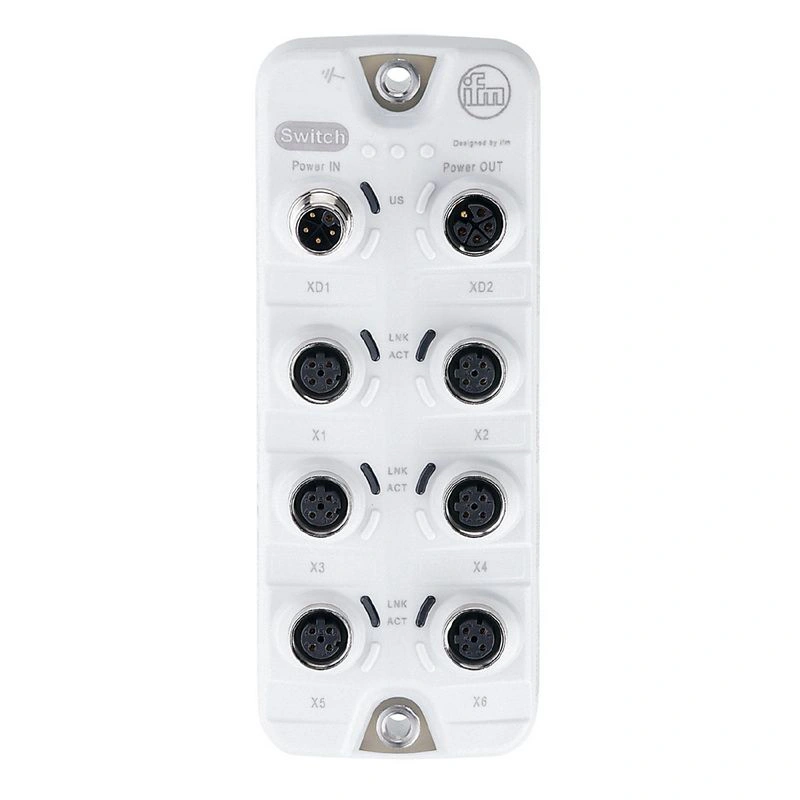

Ethernet-переключатель 6-портовый коммутатор (неуправляемый) для всех распространенных протоколов автоматизации и приложений IIoT Последовательное питание со стандартным L-кодом M12 Для использования в гигиенических и влажных зонах в пищевой промышленности
Применение
| Конструкция | неуправляемый коммутатор для полевых применений |
| Применение | для сетей TCP/IP; для сетей EtherNet/IP; для сетей Modbus TCP |
| Функция последовательного соединения | питание |
Электрические данные
| Рабочее напряжение [В] | 8...32 DC; (US ; до SELV/PELV; cULus: 8...28 DC) |
| Номинальное напряжение постоянного тока [В] | 12 / 24 |
| Потребляемый ток [мА] | 100; (США; 24 В: 50 мА) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Интерфейсы
| Интерфейс связи | Ethernet |
| Количество интерфейсов Ethernet | 6 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 МБит/с; 100 МБит/с |
| Примечание по интерфейсам | | тип обработки: Хранить и пересылать | | автоматическая полярность | | автоматическое согласование | | автоматический MDI-X | | QoS (качество обслуживания): IEEE 802.1p, IEEE 802.1Q | | приоритетные очереди: 4 | | Размер таблицы MAC: 2000 адресов | | передача: LLDP, PTCP 01:80:C2:00:00:0E |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...70 |
| Температура хранения [°C] | -25...85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Макс. высота над уровнем моря [м] | 4000 |
| Защита | IP 65; IP 66; IP 67; IP 69K; (работа с защитными крышками из нержавеющей стали: IP 69K) |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химическая среда | | ISO 16750-5 | HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | AA |
|
Испытания / допуски
| ЭМС | | UN/ECE-R10 шумовое излучение и шумовые помехи: | 100 В/м | | DIN EN 61000-6-2 ESD | | DIN EN 61000-6-4 Разрыв | | ISO 7637-2 импульс 1 | уровень опасности 4 / функциональное состояние C (12 В) | | ISO 7637-2 импульс 2a | уровень серьезности 4 / функциональное состояние A (12 В) | | ISO 7637-2 импульс 2b | Уровень опасности 4 / функциональное состояние C (12 В) | | ISO 7637-2 импульс 3a | уровень серьезности 4 / функциональное состояние A (12 В) | | ISO 7637-2 импульс 3b | уровень серьезности 4 / функциональное состояние A (12 В) | | ISO 7637-2 импульс 4 | уровень серьезности 4 / функциональное состояние A (12 В) | | ISO 7637-2 импульс 5a | уровень сложности 3 / функциональное состояние A (12 В) | | ISO 7637-2 импульс 1 | уровень опасности 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 2a | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 2b | уровень серьезности 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 3a | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 3b | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 4 | уровень серьезности 4 / функциональное состояние A (24 В) |
|
| Ударопрочность | |
| Быстрое изменение температуры | | EN 60068-2-30 | | EN 60068-2-78 | | EN 60068-2-52 |
|
| Устойчивость к вибрации | | DIN EN 60068-2-64 | | DIN EN 60068-2-6 | | EN 60068-2-27 |
|
Механические данные
| Вес [г] | 318.1 |
| Материалы | корпус: PA серый; розетка: нержавеющая сталь (1.4404 / 316L) |
| Материал уплотнения | EPDM |
Принадлежности
| Поставляемые изделия | | Защитный колпачок: 1 x M12, нержавеющая сталь, E12542 |
|
Примечания
| Примечания | | Дополнительную информацию см. в руководстве по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| X1...X6 | Разъем: 6 x M12; кодировка: D; Уплотнение: EPDM |
Электрическое подключение - питание IN
| XD1 | Разъем: 1 x M12; кодировка: L |
Электрическое подключение - питание OUT
| XD2 | Разъем: 1 x M12; кодировка: L; Уплотнение: EPDM |
