Ethernet-модуль с интерфейсом EtherCAT IFM ETH Module SL EC 16DI IP67

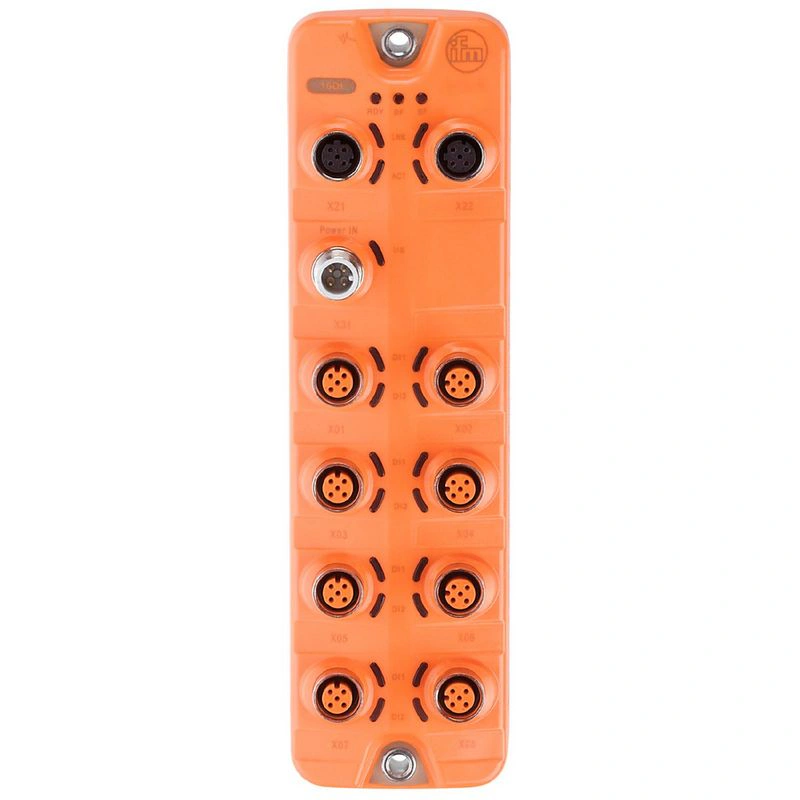

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Ethernet-модуль с интерфейсом EtherCAT

AL4032

Артикул ETH Module SL EC 16DI IP67
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Применение Модули ввода/вывода для полевых применений
Функция последовательного соединения интерфейс полевой шины
Рабочее напряжение [В] 20...30 DC; (US ; до SELV/PELV)
Потребляемый ток [мА] 200...3900; (США)
Класс защиты III
Макс. общая токовая нагрузка [A] 3.6

Описание производителя

Ethernet-модуль с интерфейсом EtherCAT Модуль полевой шины с цифровыми входами Прямое подключение датчиков к полевой шине для четкой структуры проводки Функция высокочастотного счетчика, встроенная в модуль Ethernet Прочный корпус для использования в жестких промышленных условиях

Технические данные ETH Module SL EC 16DI IP67

Применение

ПрименениеМодули ввода/вывода для полевых применений
Функция последовательного соединенияинтерфейс полевой шины

Электрические данные

Рабочее напряжение [В]20...30 DC; (US ; до SELV/PELV)
Потребляемый ток [мА]200...3900; (США)
Класс защитыIII
Питание датчика США
Макс. общая токовая нагрузка [A]3.6

Входы / выходы

Количество входов и выходовКоличество цифровых входов: 16

Входы

Количество цифровых входов16; (тип 2 в соответствии с IEC 61131-2)
Высокий уровень коммутации [В]11...30
Низкий уровень переключения [В]0...5
Цифровые входы с защитой от короткого замыканияда

Программное обеспечение / программирование

Варианты настройки параметровфункция счетчика
Функции и параметры
функцияCTU (счетчик вверх), CTD (счетчик вниз), CTUD (счетчик вверх-вниз), CTDIR (счетчик направления)
номер8 (1 счетчик на каждый порт)
частота счёта4500 Гц
основной счётчик32 бита (0...4.294.967.295)
счётчик партий16 бит (0...65.535)

Интерфейсы

Коммуникационный интерфейсEthernet
Ethernet - EtherCAT
Стандарт передачи100Base-TX
Скорость передачи100 МБит/с
ПротоколEtherCAT
Заводские настройки
MAC-адрес: см. типовую табличку
Примечание по интерфейсам
AoE (ADS по EtherCAT)
CoE (CANopen через EtherCAT)

Условия эксплуатации

Температура окружающей среды [°C]-25...60
Температура хранения [°C]-25...85
Макс. относительная влажность воздуха [%]90
ЗащитаIP 65; IP 66; IP 67
Степень защиты (NEMA 250)6P
Степень загрязнения2
Химические среды
ISO 16750-5AA, BA, BD, HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1AA

Тесты / одобрения

ЭМС
EN 61000-6-2
EN 61000-6-4
Ударопрочность
DIN EN 60068-2-27
Виброустойчивость
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10

Механические данные

Вес [г]406.3
Материалыкорпус: PA оранжевый; розетка: латунь никелированная
Материал пломбыFKM

Примечания

Примечания
Дополнительную информацию см. в руководстве по эксплуатации.
Количество в упаковке1 шт.

Электрическое подключение - Ethernet

ВХОД / ВЫХОД X21, X22Разъем: M12; кодировка: D; Уплотнение: FKM

Электрическое подключение - Технологическое подключение

Цифровой вход X01...X08Разъем: M12; кодировка: A; Уплотнение: FKM

Электрическое подключение - источник питания

X31 Разъем: M12; кодировка: A
