Описание производителя

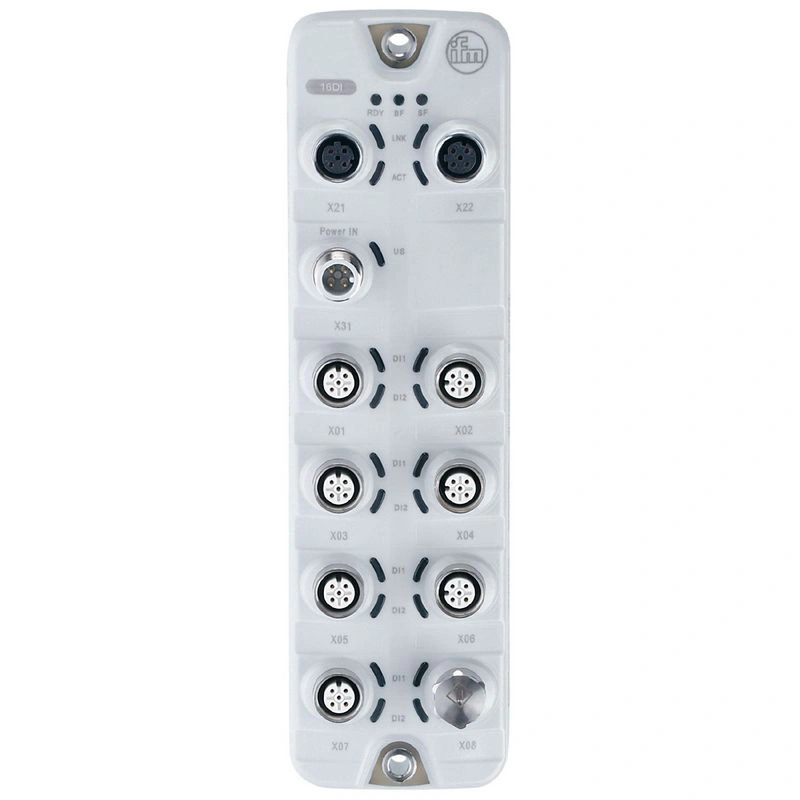

Модуль Ethernet с интерфейсом Modbus TCP Модуль полевой шины с цифровыми входами Прямое подключение датчиков к полевой шине для четкой структуры проводки Функция высокочастотного счетчика, встроенная в модуль Ethernet Прочный корпус для использования в пищевой промышленности Высокая степень защиты в соответствии с требованиями пищевой промышленности и производства напитков
Применение
| Применение | гигиенические системы; модули ввода/вывода для полевых применений |
| Функция последовательного соединения | интерфейсный модуль |
Электрические данные
| Рабочее напряжение [В] | 20...30 DC; (США ; до SELV/PELV) |
| Потребляемый ток [мА] | 200...3900; (США) |
| Класс защиты | III |
| Питание датчика США |
| Макс. общая токовая нагрузка [A] | 3.6 |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 16 |
Входы
| Количество цифровых входов | 16; (тип 2 в соответствии с IEC 61131-2) |
| Высокий уровень коммутации [В] | 11...28 |
| Низкий уровень переключения [В] | 0...5 |
| Цифровые входы защищены от короткого замыкания | да |
Программное обеспечение / программирование
| Параметры настройки | функция счётчика |
| Функции и параметры | | функция | CTU (счетчик повышения), CTD (счетчик понижения), CTUD (счетчик повышения-понижения), CTDIR (счетчик направления) | | количество | 8 (по 1 счетчику на каждый порт) | | частота счёта | 4500 Гц | | основной счётчик | 32 бита (0...4.294.967.295) | | счётчик партий | 16 бит (0...65.535) |
|
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Ethernet - Modbus TCP |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 МБит/с; 100 МБит/с |
| Протокол | Modbus TCP |
| Заводские настройки | | IP-адрес: 192.168.1.250 | | маска подсети: 255.255.255.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: см. метку типа |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -25...85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65; IP 66; IP 67; IP 69K; (работа с защитными колпачками из нержавеющей стали: IP 69K) |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химическая среда | | ISO 16750-5 | HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | AA |
|
Испытания / допуски
| ЭМС | |
| Ударопрочность | |
| Виброустойчивость | | DIN EN 60068-2-64 2009-04 | | DIN EN 60068-2-6 2008-10 |
|
Механические данные
| Вес [г] | 421.9 |
| Материалы | корпус: PA серый; розетка: нержавеющая сталь (1.4404 / 316L) |
| Материал уплотнения | EPDM |
Аксессуары
| Поставляемые изделия | | Защитный колпачок: 1 x M12, нержавеющая сталь, E12542 |
|
Примечания
| Примечания | | Дополнительную информацию см. в руководстве по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| ВХОД/ВЫХОД X21, X22 | Разъем: M12; кодировка: D; Уплотнение: EPDM |
Электрическое подключение - Технологическое подключение
| Цифровой вход X01...X08 | Разъем: M12; кодировка: A; Уплотнение: EPDM |
Электрическое подключение - электропитание
| X31 | Разъем: M12; кодировка: A |
