Описание производителя

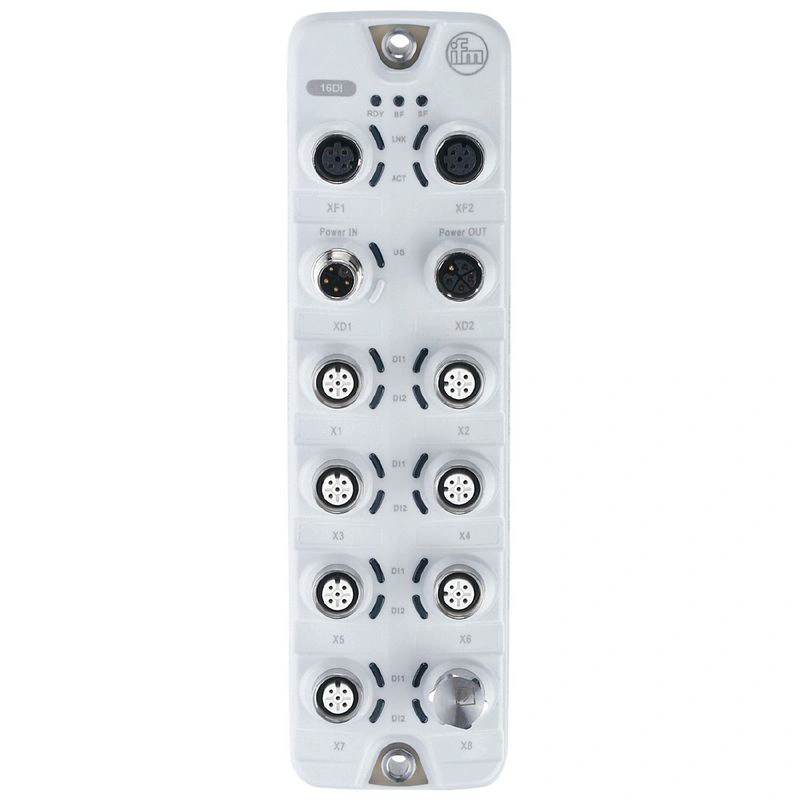

Модуль Ethernet с интерфейсом EtherNet/IP Модуль полевой шины с цифровыми входами Прямое подключение датчиков к полевой шине для четкой структуры проводки Функция высокочастотного счетчика встроена в модуль Ethernet Прочный корпус для использования в пищевой промышленности Высокая степень защиты в соответствии с требованиями пищевой промышленности и производства напитков
Применение
| Применение | гигиенические системы; модули ввода/вывода для полевых применений |
| Функция последовательного соединения | источник питания; интерфейс полевой шины |
Электрические данные
| Рабочее напряжение [В] | 20...28 DC; (US ; до SELV/PELV) |
| Потребляемый ток [мА] | 200...3900; (cULus: 200 ... 3500; США) |
| Класс защиты | III |
| Макс. токовая нагрузка общая [A] | 3.6 |
| Общий номинальный ток (UL) [A] | 3.2 |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 16 |
Входы
| Количество цифровых входов | 16; (тип 2 в соответствии с IEC 61131-2) |
| Высокий уровень коммутации [В] | 11...30 |
| Низкий уровень коммутации [В] | 0...5 |
| Цифровые входы защищены от короткого замыкания | да |
Программное обеспечение / программирование
| Варианты настройки параметров | функция счётчика |
| Функции и параметры | | функция | CTU (счетчик вверх), CTD (счетчик вниз), CTUD (счетчик вверх-вниз), CTDIR (счетчик направления) | | количество | 8 (по 1 счетчику на каждый порт) | | частота счёта | 4500 Гц | | основной счётчик | 32 бит (0...4.294.967.295) | | счётчик партии | 16 бит (0...65.535) |
|
Интерфейсы
| Ethernet - EtherNet/IP |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 МБит/с; 100 МБит/с |
| Протокол | EtherNet/IP |
| Заводские настройки | | IP-адрес: 192.168.1.250 | | маска подсети: 255.255.255.0 | | шлюз IP-адрес: 0.0.0.0 | | MAC-адрес: см. типовую табличку |
|
| Примечание по интерфейсам | | DHCP, BOOTP, статический | | DLR (кольцо уровня устройства) | | Поддерживаемые сетевые топологии: линейная | | кольцо |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -25...85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65; IP 66; IP 67; IP 69K; (работа с защитными колпачками из нержавеющей стали: IP 69K) |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | AA |
|
Тесты / одобрения
| ЭМС | |
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 2009-04 | | DIN EN 60068-2-6 2008-10 |
|
| MTTF [годы] | 129 |
Механические данные
| Вес [г] | 437 |
| Материалы | корпус: PA серый; розетка: нержавеющая сталь (1.4404 / 316L) |
| Уплотнительный материал | EPDM |
Аксессуары
| Поставляемые изделия | | Защитный колпачок: 1 x M12, нержавеющая сталь, E12542 |
|
Примечания
| Примечания | | Более подробная информация приведена в руководстве по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| ВХОД/ВЫХОД XF1, XF2 | Разъем: M12; кодировка: D; Уплотнение: EPDM |
Электрическое подключение - Технологическое подключение
| Цифровой вход X1...X8 | Разъем: M12; кодировка: A; Уплотнение: EPDM |
Электрическое подключение - источник питания IN
| XD1 | Разъем: M12; кодировка: L |
Электрическое подключение - питание OUT
| XD2 | Разъем: M12; кодировка: L; Уплотнение: EPDM |
