Описание производителя

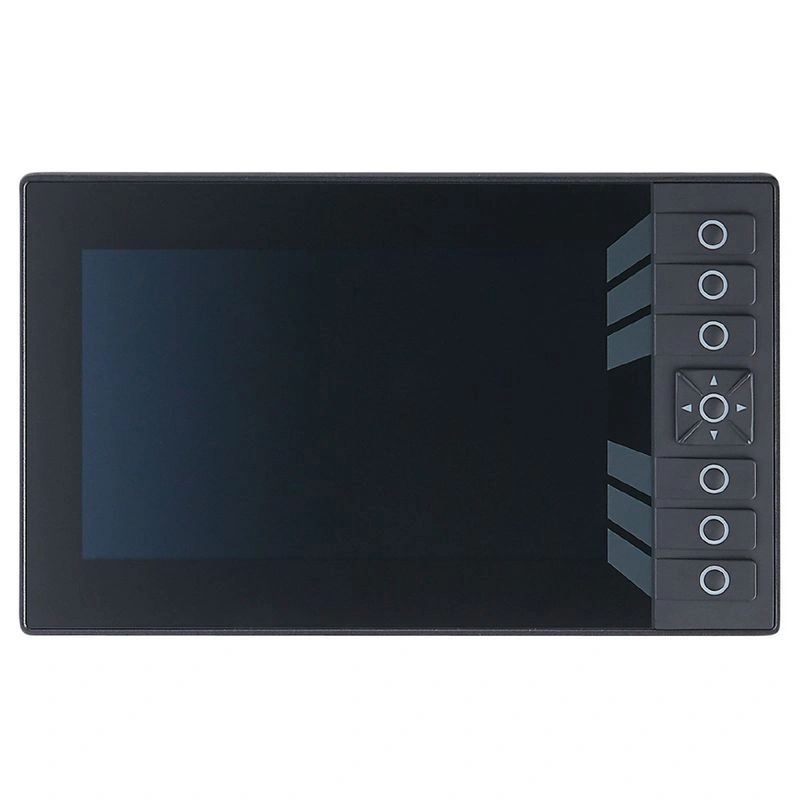

Программируемый графический дисплей для управления мобильными машинами Мощный, надежный HMI с современной 64-битной архитектурой Функциональные клавиши с RGB-подсветкой и тактильной обратной связью. Высокопроизводительный интерфейс USB для регистрации данных и поддержки аналоговых камер и камер Ethernet Высокопроизводительные интерфейсы CAN и Ethernet для различных коммуникационных задач Свободное программирование в соответствии с IEC 61131-3 с помощью CODESYS 3.5
Электрические характеристики
| Рабочее напряжение [В] | 8...32 DC |
| Номинальное напряжение постоянного тока [В] | 12 / 24 |
| Потребляемый ток [мА] | < 1125; (24 В DC; с переключаемыми выходами: < 5000 мА) |
| Потребляемая мощность [Вт] | 27 |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 2 |
Входы
| Количество цифровых входов | 2 |
| Количество видеовходов | 2; (аналоговый) |
| Видеовход | PAL, NTSC |
Выходы
| Количество цифровых выходов | 2 |
| Макс. токовая нагрузка на выход [мА] | 2500 |
| Аудиовыход | Стерео линейный выход |
Программное обеспечение / программирование
| Опции настройки параметров | CODESYS 3.5 |
| Функция ПЛК в соответствии с IEC 61131-3 | да |
| Операционная система | Встроенный Linux 4.14 |
Интерфейсы
| Коммуникационный интерфейс | Ethernet; CAN; USB |
| Количество интерфейсов CAN | 4 |
| Количество интерфейсов Ethernet | 1 |
| Количество интерфейсов USB | 1 |
| Количество видеоинтерфейсов (CVBS) | 2 |
| CAN |
| Скорость передачи | 20 кБит/с... 1 МБит/с |
| Протокол | CANopen; SAE J1939; свободный протокол |
| Профиль | CiA DS 301 Версия 4; CiA DS 401 Версия 1.4 |
| Интерфейс | Интерфейс CAN 2.0 A/B ISO 11898 |
| Ethernet |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 100 МБит/с |
| Протокол | TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP |
| Примечание по интерфейсам | | Сервер встраиваемых устройств OPC UA Micro |
|
| USB |
| Скорость передачи | < 480 МБит/с |
| Версия | 2.0 |
Условия эксплуатации
| Температура окружающей среды [°C] | -35...65 |
| Указание по температуре окружающей среды | | 2000 m: -30...65 °C | | 3000 m: -30...60 °C |
|
| Температура хранения [°C] | -35...85 |
| Макс. относительная влажность воздуха [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [м] | 3000 |
| Защита | IP 65; IP 67; (для вставных разъемов с индивидуально уплотненными жилами и вставных разъемов M12 или уплотнительных колпачков: IP 67) |
| Степень загрязнения | 2 |
Испытания / допуски
| ЭМС | | UN/ECE-R10 шумовое излучение и шумовые помехи: | 100 В/м | | DIN EN 61000-6-2 ESD | | DIN EN 61000-6-4 Burst | | ISO 7637-2 импульс 1 | уровень жесткости 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 2a | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 2b | уровень серьезности 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 3a | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 3b | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 4 | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 5 | уровень серьезности 3 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 4 | уровень серьезности 4 / функциональное состояние A (12 В) |
|
| Непрерывная ударопрочность | | ISO 16750-3 | 30 g 6 мс / 24000 ударов |
|
| Быстрое изменение температуры | | EN 60068-2-30 влажное тепло: циклический | Верхний температурный предел 55 °С / 6 циклов | | EN 60068-2-78 влажное тепло: постоянное | 40 °С 93 % отн. влажности / период испытания 21 день |
|
| Устойчивость к вибрации | | ISO 16750-3 Тест VII | случайный, место установки кузов автомобиля | | EN 60068-2-6 Синус | 10...500 Гц / 10 циклов/ось, синус |
|
| Испытание солевым туманом | | EN 60068-2-52 Соляной туман | уровень тяжести 3 / автотранспортное средство |
|
| MTTF [годы] | 41 |
Механические данные
| Вес [г] | 1466.5 |
| Тип крепления | панель / поверхность |
| Размеры [мм] | 223.6 x 137.4 x 46.5 |
| Материалы | литой алюминий с порошковым покрытием; дисплей: стекло с антибликовым покрытием и закалкой |
| Информация о сроке службы | | кнопки: | 1000000 Betätigungen | | навигационная клавиша с кнопкой: | 1000000 Betätigungen | | Срок службы светодиодов дисплея: | > 70000 h |
|
Дисплеи / элементы управления
| Дисплей | | светодиод состояния | 1 СВЕТОДИОД, RGB | | Рабочие элементы | СВЕТОДИОД, RGB |
|
| Элементы управления | | 6 | Рабочие элементы | | 1 | навигационная клавиша с кнопкой |
|
| Разрешение дисплея | 800 x 480 |
| Тип дисплея | цветной дисплей |
| Размер дисплея | 7" |
| Соотношение сторон | 16:10 |
| Фоновая подсветка дисплея | СВЕТОДИОД |
| Глубина цвета | 18 бит |
| Яркость [кд/м²] | < 800; (регулируется: 0...100 %; С шагом в: 1 %) |
| Коэффициент контрастности | 1000:1 |
Оборудование
| Процессор | ARM Dual Core 64 Bit 800 МГц |
| Рабочая память | Оперативная память 1 Гбайт |
| Память | 4 Гбайт флэш-памяти |
Память данных
| Часы реального времени | да; UTC, буферизация от батареи |
Примечания
| Количество в упаковке | 1 шт. |
