Описание производителя

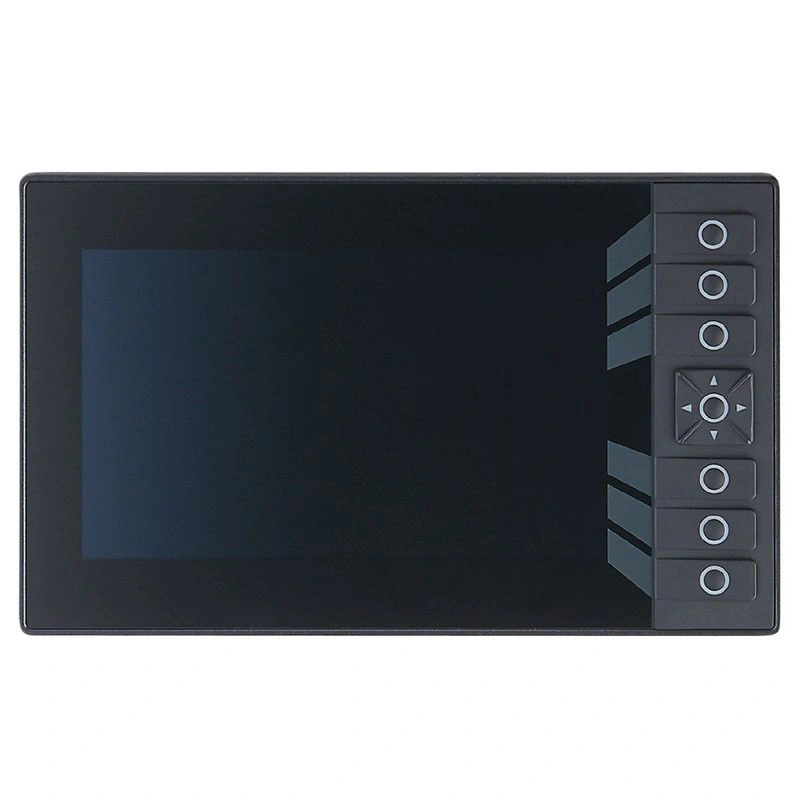

Программируемый графический дисплей для управления мобильными машинами Мощный, надежный HMI с современной 64-битной архитектурой и дополнительным сенсорным экраном Версии с функциональными клавишами с RGB-подсветкой и тактильной обратной связью Высокопроизводительный USB-интерфейс для регистрации данных и поддержки аналоговых камер и камер Ethernet Высокопроизводительные интерфейсы CAN и Ethernet для различных коммуникационных задач Программируется в соответствии с IEC 61131-3 с помощью CODESYS
Электрические данные
| Рабочее напряжение [В] | 8...32 DC |
| Номинальное напряжение постоянного тока [В] | 12 / 24 |
| Потребляемый ток [мА] | < 5000 |
| Потребляемая мощность [Вт] | 27 |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 2 |
Входы
| Количество цифровых входов | 2 |
| Количество видеовходов | 4; (аналог) |
| Видеовход | 1 Vss, 75 Ом, PAL, NTSC |
| Аудиовход | Стерео линейный вход; -10 дБВ (= 0,316 В); макс. 0 дБВ (= 1 В) |
Выходы
| Количество цифровых выходов | 2 |
| Макс. Токовая нагрузка на каждый выход [мА] | 2500 |
| Частота переключения DC [Гц] | < 20 |
| Аудиовыход | Стерео класс D; 1 Вт; 8 Ω; BTL |
Программное обеспечение / программирование
| Варианты настройки параметров | КОДЕСИС 3.5 |
| Функция ПЛК в соответствии с IEC 61131-3 | да |
| Операционная система | Встроенный Linux 4.14 |
Интерфейсы
| Интерфейс связи | Ethernet; CAN; USB |
| Количество интерфейсов CAN | 4 |
| Количество интерфейсов Ethernet | 2 |
| Количество интерфейсов USB | 2 |
| CAN |
| Скорость передачи | 20 кБит/с... 1 МБит/с |
| Протокол | CANopen; SAE J1939; свободный протокол |
| Профиль | CiA DS 301 Версия 4; CiA DS 401 Версия 1.4 |
| Интерфейс | Интерфейс CAN 2.0 A/B ISO 11898 |
| Заводские настройки | | Скорость передачи: 250 кБит/с |
|
| Ethernet |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 100 МБит/с |
| Протокол | TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP |
| Примечание по интерфейсам | | Сервер встраиваемых устройств OPC UA Micro |
|
| USB |
| Скорость передачи | < 480 МБит/с |
| Версия | 2.0 |
Условия эксплуатации
| Температура окружающей среды [°C] | -35...60 |
| Указание по температуре окружающей среды | | 2000 m: -30...65 °C | | 3000 m: -30...60 °C | | Температура основной платы не должна превышать 85 °C. | | для получения дополнительной информации см. руководство по эксплуатации |
|
| Температура хранения [°C] | -35...85 |
| Макс. относительная влажность воздуха [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [м] | 3000 |
| Защита | IP 65; IP 67; (для вставных разъемов с индивидуально уплотненными жилами и вставных разъемов M12 или уплотнительных колпачков: IP 67) |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | | Одновременно разрешено использовать только одно химическое вещество |
|
Испытания / допуски
| ЭМС | | Шумовое излучение и шумовые помехи UN/ECE-R10: | 100 В/м | | DIN EN 61000-6-2 ESD | | DIN EN 61000-6-4 Burst | | ISO 10605 ESD | | ISO 7637-2 импульс 1 | уровень серьезности 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 2a | степень тяжести 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 2b | уровень серьезности 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 3a | уровень тяжести 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 3b | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 4 | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 5 | уровень серьезности 3 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 4 | уровень серьезности 4 / функциональное состояние A (12 В) |
|
| Непрерывная ударопрочность | | ISO 16750-3 | 30 g 6 мс / 24000 ударов |
|
| Быстрое изменение температуры | | EN 60068-2-30 влажное тепло: циклическое | Верхний температурный предел 55 °С / 6 циклов | | EN 60068-2-78 влажное тепло: постоянное | 40 °С 93 % относительной влажности / период испытания 21 день |
|
| Устойчивость к вибрации | | ISO 16750-3 Тест VII | случайный, место крепления кузов автомобиля | | EN 60068-2-6 Синус | 10...500 Гц / 10 циклов/ось, синус |
|
| Испытание солевым туманом | | EN 60068-2-52 Соляной туман | уровень серьезности 3 / автотранспортное средство |
|
| Сроки наработки на отказ [годы] | 37 |
| Железнодорожное применение | | DIN EN 50155 Pkt 12.2 | | EN 50121-3-2 | | EN 55016 |
|
Механические данные
| Вес [г] | 1512 |
| Тип монтажа | для монтажного основания |
| Размеры [мм] | 223.6 x 137.4 x 46.5 |
| Материалы | корпус: литой алюминий с порошковым покрытием; дисплей: стекло с антибликовым покрытием и закалкой |
| Информация о сроке службы | | кнопки: | 1000000 Betätigungen | | навигационная клавиша с кнопкой: | 1000000 Betätigungen | | Дисплей-светодиод Lebensdauer: | > 70000 h |
|
Дисплеи / элементы управления
| Дисплей | | светодиод состояния | 1 светодиод, многоцветный, свободно программируемый |
|
| Рабочие элементы | | 6 | свободно программируемые функциональные клавиши с подсветкой | | 1 | навигационная клавиша с кнопкой |
|
| Разрешение дисплея | 800 x 480 |
| Тип дисплея | цветной дисплей в технологии оптического склеивания |
| Размер дисплея | 7" |
| Соотношение сторон | 16:10 |
| Фоновая подсветка дисплея | СВЕТОДИОД |
| Глубина цвета | 18 бит |
| Яркость [кд/м²] | < 800; (настраивается: 0...100 %; С шагом от: 1 %) |
| Коэффициент контрастности | 1000:1 |
| Версия с сенсорным экраном | PCAP |
Оборудование
| Процессор | ARM Quad Core 64 Bit 1,2 ГГц |
| Рабочая память | Оперативная память 1 Гбайт |
| Накопитель | Флэш-память 8 Гбайт |
| Энергонезависимая память | 16 кБайт |
Память данных
| Часы реального времени | да; UTC, буферизация от батареи |
