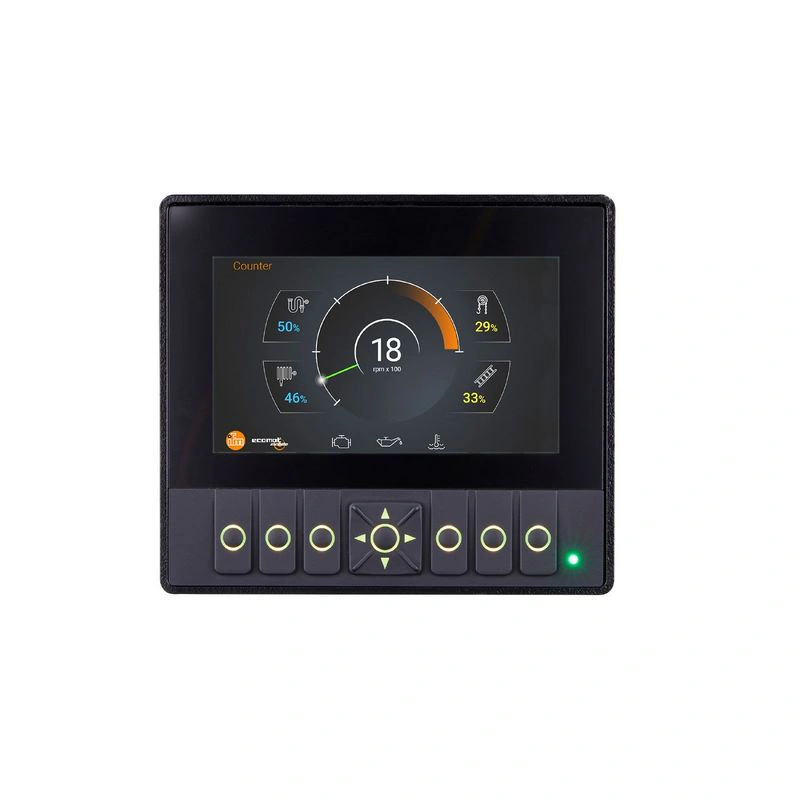

Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/4.3"/STD./E
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Программируемый графический дисплей для управления мобильными машинами

CR1140

Артикул ecomatDisplay/4.3"/STD./E
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Рабочее напряжение [В] 8...32 DC; (до SELV/PELV)
Номинальное напряжение постоянного тока [В] 12 / 24
Потребляемый ток [мА] < 210; (24 В ПОСТОЯННОГО ТОКА)
Потребляемая мощность [Вт] 5
Количество входов и выходов Количество цифровых входов: 1
Количество цифровых входов 1; (неконфигурируемый служебный вход)

Описание производителя

Программируемый графический дисплей для управления мобильными машинами Мощный, надежный HMI с современной 64-битной архитектурой Функциональные клавиши с RGB-подсветкой и тактильной обратной связью. Высокопроизводительные интерфейсы CAN и Ethernet для различных коммуникационных задач Свободное программирование в соответствии с IEC 61131-3 с помощью CODESYS 3.5

Технические данные ecomatDisplay/4.3"/STD./E

Применение

Применениедля мобильного применения; для использования в промышленных условиях; для использования во влажной среде

Электрические данные

Рабочее напряжение [В]8...32 DC; (до SELV/PELV)
Номинальное напряжение постоянного тока [В]12 / 24
Потребляемый ток [мА]< 210; (24 В ПОСТОЯННОГО ТОКА)
Потребляемая мощность [Вт]5

Входы / выходы

Количество входов и выходовКоличество цифровых входов: 1

Входы

Количество цифровых входов1; (неконфигурируемый служебный вход)

Программное обеспечение / программирование

Параметры настройкиCODESYS 3.5; Qt
Функция ПЛК в соответствии с IEC 61131-3да
Операционная системаВстроенный Linux

Интерфейсы

Интерфейс связиCAN; Ethernet
Количество интерфейсов CAN1
Количество интерфейсов Ethernet1
CAN
Скорость передачи10 кБит/с... 1 МБит/с
ПротоколCANopen; SAE J1939; свободный протокол
ПрофильCiA DS 301 Версия 4.2; CiA DS 401 Версия 1.4
ИнтерфейсИнтерфейс CAN 2.0 A/B ISO 11898
Заводские настройки
Скорость передачи: 250 кБит/с
Ethernet
Стандарт передачи10Base-T; 100Base-TX
Скорость передачи10 МБит/с; 100 МБит/с
ПротоколTCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP
Примечание по интерфейсам
OPC UA PubSub

Условия эксплуатации

Температура окружающей среды [°C]-30...65
Примечание по температуре окружающей среды
2000 m: -30...65 °C
3000 m: -30...61 °C
4000 m: -30...60 °C
5000 m: -30...58 °C
Температура материнской платы не должна превышать 80 °C.
для получения дополнительной информации см. руководство по эксплуатации
Температура хранения [°C]-30...85
Макс. относительная влажность воздуха [%]90; (без конденсации)
Макс. высота над уровнем моря [м]5000
ЗащитаIP 65; IP 67
Степень загрязнения2; (перед установкой и при замене устройства)
Химические среды
ISO 16750-5AA, BA, BD, HLP, CC, DB, DC, DD, CA
одновременно разрешено использовать только одно химическое вещество

Испытания / допуски

ЭМС
UN/ECE-R10 шумовое излучение и шумовые помехи:100 В/м
DIN EN 61000-6-2
DIN EN 61000-6-4
DIN EN 13766-1
ISO 10605 ESD
иммунитет ISO 11452-1
ISO 7637-2 импульс 1уровень серьезности 4 / функциональное состояние C (24 В)
ISO 7637-2 импульс 2aуровень серьезности 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 2bуровень серьезности 4 / функциональное состояние C (24 В)
ISO 7637-2 импульс 3aуровень серьезности 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 3bуровень серьезности 4 / функциональное состояние A (24 В)
ISO 16750-2 импульс 4уровень серьезности 4 / функциональное состояние A (12 В)
ISO 16750-2 импульс 4уровень серьезности 4 / функциональное состояние A (24 В)
ISO 16750-2 импульс 5уровень серьезности 3 / функциональное состояние C (24 В)
Непрерывная ударопрочность
ISO 16750-330 g 6 мс / 24000 ударов
Быстрое изменение температуры
EN 60068-2-30 влажное тепло: циклическое55 °С верхний температурный предел / 6 циклов
EN 60068-2-78 влажное тепло: постоянное40 °С 93 % отн. влажности / период испытания 21 день
Устойчивость к вибрации
ISO 16750-3 Тест VIIслучайная, место установки кузов автомобиля
EN 60068-2-6 Синус10...500 Гц / 0.72 мм / 10 г 10 циклов/ось, синус
Испытание солевым туманом
EN 60068-2-52 Солевой туманстепень тяжести 3 / моторное транспортное средство
Железнодорожное применение
DIN EN 50155 Pkt 12.2
EN 50121-3-2
EN 55016

Механические данные

Вес [г]509.4
Тип монтажапанель / поверхность; установка в панели или вырезы в панели; (вырез в панели: 114 x 99 мм)
Размеры [мм]125.1 x 110 x 41.3
Материалыкорпус: литой алюминий с порошковым покрытием; дисплей: антибликовое закаленное стекло; задняя часть корпуса: пластик; диафрагма: Gore-Tex
Информация о сроке службы
кнопки:750000 нагрузки
навигационная клавиша с кнопкой:750000 Betätigungen
Дисплей-светодиод Lebensdauer:> 50000 h

Дисплеи / элементы управления

Дисплей
светодиодный индикатор состояния1 светодиод, многоцветный, свободно программируемый
Элементы управления
6свободно программируемые функциональные клавиши с подсветкой
1навигационная клавиша с центральной кнопкой подтверждения
Разрешение дисплея800 x 480
Тип дисплеяцветной дисплей
Размер дисплея4.3"
Соотношение сторон16:10
Фоновая подсветка дисплеяСВЕТОДИОД
Глубина цвета24 бит
Яркость [кд/м²]1000; (настраивается: 0...100 %; С шагом: 1 %)
Коэффициент контрастности800:1

Аппаратное обеспечение

ПроцессорARM Dual Core 64 Bit 1,4 ГГц
Рабочая памятьОперативная память 1 Гбайт
НакопительФлэш-память 4 Гбайт
энергонезависимая память8 кБайт

Память данных

Часы реального временида; UTC, буферизованный аккумулятор

Примечания

Количество упаковок1 шт.

Электрическое подключение - CAN

Разъем: 1 x M12; кодировка: A

Электрическое подключение - ETH

Разъем: 1 x M12
