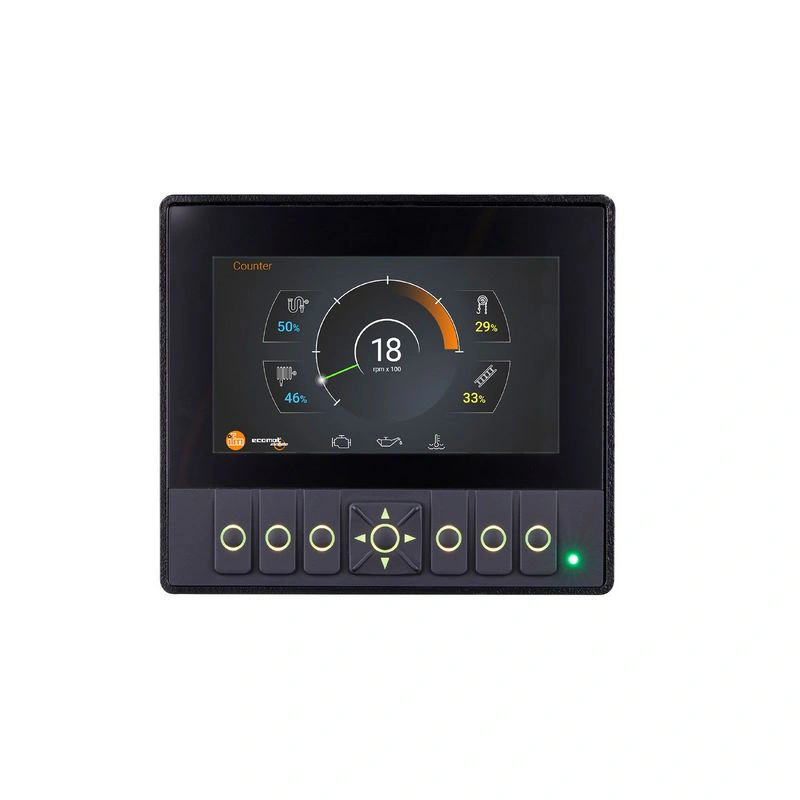

Программируемый графический дисплей для управления мобильными машинами Мощный, надежный HMI с современной 64-битной архитектурой Функциональные клавиши с RGB-подсветкой и тактильной обратной связью. Высокопроизводительный интерфейс USB в качестве сервисного интерфейса Высокопроизводительный интерфейс CAN для различных коммуникационных задач Свободное программирование в соответствии с IEC 61131-3 с помощью CODESYS 3.5
Приложение
| Применение | для мобильного применения; для использования в промышленных условиях; для использования во влажной среде |
Электрические данные
| Рабочее напряжение [В] | 8...32 DC; (до SELV/PELV) |
| Номинальное напряжение постоянного тока [В] | 12 / 24 |
| Потребляемый ток [мА] | < 333; (24 В DC) |
| Потребляемая мощность [Вт] | 8 |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 1 |
Входы
| Количество цифровых входов | 1; (неконфигурируемый служебный вход) |
Программное обеспечение / программирование
| Параметры настройки | CODESYS 3.5; Qt |
| Функции ПЛК в соответствии с IEC 61131-3 | да |
| Операционная система | Встроенный Linux |
Интерфейсы
| Интерфейс связи | CAN; USB |
| Количество интерфейсов CAN | 1 |
| Количество интерфейсов USB | 1 |
| CAN |
| Скорость передачи | 10 кБит/с... 1 МБит/с |
| Протокол | CANopen; SAE J1939; свободный протокол |
| Профиль | CiA DS 301 Версия 4.2; CiA DS 401 Версия 1.4 |
| Интерфейс | Интерфейс CAN 2.0 A/B ISO 11898 |
| Заводские настройки | | Скорость передачи: 250 кБит/с |
|
| USB |
| Скорость передачи | < 480 МБит/с |
| Версия | 2.0 |
Условия эксплуатации
| Температура окружающей среды [°C] | -30...65 |
| Указание по температуре окружающей среды | | 2000 m: -30...65 °C | | 3000 m: -30...61 °C | | 4000 m: -30...60 °C | | 5000 m: -30...58 °C | | Температура основной платы не должна превышать 80 °C. | | для получения дополнительной информации см. руководство по эксплуатации |
|
| Температура хранения [°C] | -30...85 |
| Макс. относительная влажность воздуха [%] | 90; (без конденсации влаги) |
| Макс. высота над уровнем моря [м] | 5000 |
| Защита | IP 65; IP 67 |
| Степень загрязнения | 2; (перед установкой и при замене устройства) |
| Химические среды | | ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | | одновременно разрешено использование только одного химического вещества |
|
Испытания / одобрения
| ЭМС | | UN/ECE-R10 шумовое излучение и шумовые помехи: | 100 В/м | | DIN EN 61000-6-2 | | DIN EN 61000-6-4 | | DIN EN 13766-1 | | ISO 10605 ESD | | иммунитет ISO 11452-1 | | ISO 7637-2 импульс 1 | уровень опасности 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 2a | уровень опасности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 2b | уровень опасности 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 3a | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 3b | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 16750-2 импульс 4 | уровень серьезности 4 / функциональное состояние A (12 В) | | ISO 16750-2 импульс 4 | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 16750-2 импульс 5 | уровень опасности 3 / функциональное состояние C (24 В) | | ISO 16750-2 импульс 4 | уровень серьезности 4 / функциональное состояние A (12 В) |
|
| Непрерывная ударопрочность | | ISO 16750-3 | 30 г 6 мс / 24000 ударов |
|
| Быстрое изменение температуры | | EN 60068-2-30 влажность тепло: циклическое | Верхний температурный предел 55 °С / 6 циклов | | EN 60068-2-78 влажная жара: постоянная | 40 °С 93 % отн. влажности / период испытания 21 день |
|
| Устойчивость к вибрации | | ISO 16750-3 Тест VII | случайные, место установки кузов автомобиля | | EN 60068-2-6 Синус | 10...500 Гц / 0.72 мм / 10 г 10 циклов/ось, синус |
|
| Испытание солевым туманом | | EN 60068-2-52 Соляной туман | уровень серьезности 3 / автотранспортное средство |
|
| Железнодорожное применение | | DIN EN 50155 Pkt 12.2 | | EN 50121-3-2 | | EN 55016 |
|
Механические данные
| Вес [г] | 509.4 |
| Тип монтажа | панель / поверхность; установка в панели или вырезы в панели; (вырез в панели: 114 x 99 мм) |
| Размеры [мм] | 125.1 x 110 x 41.3 |
| Материалы | корпус: литой алюминий с порошковым покрытием; дисплей: стекло антибликовое и закаленное; задняя часть корпуса: пластик; диафрагма: Gore-Tex |
| Информация о сроке службы | | кнопки: | 750000 Betätigungen | | навигационная клавиша с кнопкой: | 750000 Betätigungen | | Дисплей-светодиод Срок службы: | > 50000 h |
|
Дисплеи / элементы управления
| Дисплей | | светодиод состояния | 1 светодиод, многоцветный свободно программируемый |
|
| Элементы управления | | 6 | свободно программируемые функциональные клавиши с подсветкой | | 1 | навигационная клавиша с центральной кнопкой подтверждения |
|
| Разрешение дисплея | 800 x 480 |
| Тип дисплея | цветной дисплей |
| Размер дисплея | 4.3" |
| Соотношение сторон | 16:10 |
| Фоновая подсветка дисплея | СВЕТОДИОД |
| Глубина цвета | 24 бит |
| Яркость [кд/м²] | 1000; (регулируемая: 0...100 %; с шагом: 1 %) |
| Коэффициент контрастности | 800:1 |
Оборудование
| Процессор | ARM Dual Core 64 Bit 1,4 ГГц |
| Рабочая память | Оперативная память 1 Гбайт |
| Накопитель | Флэш-память 4 Гбайт |
| Энергонезависимая память | 8 кБайт |
Память данных
| Часы реального времени | да; UTC, буферизованная от батареи |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - CAN
| Разъем: 1 x M12; кодировка: A |
