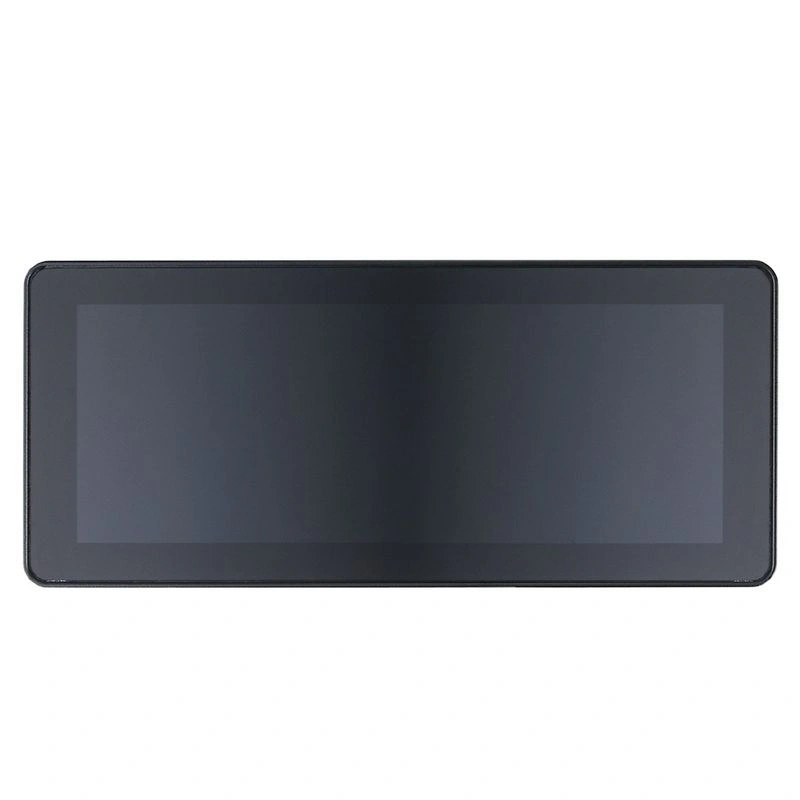

Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/12"/8:3/Touch
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Программируемый графический дисплей для управления мобильными машинами

CR1203

Артикул ecomatDisplay/12"/8:3/Touch
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Рабочее напряжение [В] 8...32 DC
Номинальное напряжение постоянного тока [В] 12 / 24
Потребляемый ток [мА] < 1208; (24 В постоянного тока; с переключаемыми выходами: < 5000 мА)
Потребляемая мощность [Вт] 29
Количество входов и выходов Количество цифровых входов: 2; Количество цифровых выходов: 2
Количество цифровых входов 2

Описание производителя

Программируемый графический дисплей для управления мобильными машинами Мощный, надежный HMI с современной 64-битной архитектурой и сенсорным экраном Высокопроизводительный интерфейс USB для регистрации данных и поддержки аналоговых камер и камер Ethernet Высокопроизводительные интерфейсы CAN и Ethernet для различных коммуникационных задач Свободное программирование в соответствии с IEC 61131-3 с помощью CODESYS 3.5

Технические данные ecomatDisplay/12"/8:3/Touch

Электрические данные

Рабочее напряжение [В]8...32 DC
Номинальное напряжение постоянного тока [В]12 / 24
Потребляемый ток [мА]< 1208; (24 В постоянного тока; с переключаемыми выходами: < 5000 мА)
Потребляемая мощность [Вт]29

Входы / выходы

Количество входов и выходовКоличество цифровых входов: 2; Количество цифровых выходов: 2

Входы

Количество цифровых входов2
Количество видеовходов4; (аналог)
ВидеовходPAL, NTSC
АудиовходСтерео линейный вход

Выходы

Количество цифровых выходов2
Максимум. токовая нагрузка на выход [мА]2500
АудиовыходСтерео линейный выход; выход для наушников

Программное обеспечение / программирование

Параметры настройкиCODESYS 3.5
Функция ПЛК в соответствии с IEC 61131-3да
Операционная системаВстроенный Linux 4.14

Интерфейсы

Интерфейс связиEthernet; CAN; USB
Количество интерфейсов CAN4
Количество интерфейсов Ethernet2
Количество интерфейсов USB2
Количество видеоинтерфейсов (CVBS)4
CAN
Скорость передачи данных20 кБит/с... 1 МБит/с
ПротоколCANopen; SAE J1939; свободный протокол
ПрофильCiA DS 301 Версия 4; CiA DS 401 Версия 1.4
ИнтерфейсCAN-интерфейс 2.0 A/B ISO 11898
Ethernet
Стандарт передачи10Base-T; 100Base-TX
Скорость передачи100 МБит/с
ПротоколTCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP
Примечание по интерфейсам
OPC UA Micro Embedded Device Server
USB
Скорость передачи< 480 МБит/с
Версия2.0

Условия эксплуатации

Температура окружающей среды [°C]-30...65
Указание по температуре окружающей среды
2000 m: -30...65 °C
3000 m: -30...60 °C
Температура хранения [°C]-35...85
Макс. относительная влажность воздуха [%]90; (без конденсации)
Макс. высота над уровнем моря [м]3000
ЗащитаIP 65; IP 67; (для вставных разъемов с индивидуально уплотненными жилами и вставных разъемов M12 или уплотнительных колпачков: IP 67)
Степень загрязнения2

Испытания / допуски

ЭМС
UN/ECE-R10 шумовое излучение и шумовые помехи:100 В/м
DIN EN 61000-6-2 ESD
DIN EN 61000-6-4 Разрыв
ISO 7637-2 импульс 1уровень серьезности 4 / функциональное состояние C (24 В)
ISO 7637-2 импульс 2aуровень серьезности 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 2bуровень серьезности 4 / функциональное состояние C (24 В)
ISO 7637-2 импульс 3aуровень серьезности 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 3bуровень серьезности 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 4уровень серьезности 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 5уровень серьезности 3 / функциональное состояние C (24 В)
ISO 7637-2 импульс 4уровень серьезности 4 / функциональное состояние A (12 В)
Устойчивость к длительным ударам
ISO 16750-330 г 6 мс / 24000 ударов
Быстрая смена температуры
EN 60068-2-30 влажное тепло: циклическоеВерхний температурный предел 55 °С / 6 циклов
EN 60068-2-78 влажное тепло: постоянное40 °С 93 % отн. влажности / период испытания 21 день
Виброустойчивость
ISO 16750-3 Тест VIIслучайная, место установки корпус автомобиля
EN 60068-2-6 Sinus10...500 Гц / 10 циклов/ось, синус
Испытание солевым туманом
EN 60068-2-52 Соляной туманстепень тяжести 3 / автотранспортное средство
MTTF [лет]37

Механические данные

Вес [г]2263.5
Тип крепленияпанель / поверхность
Размеры [мм]339.1 x 160.5 x 47.7
Материалылитой алюминий с порошковым покрытием; дисплей: стекло с антибликовым покрытием и закалкой
Информация о сроке службы
кнопки:1000000 Betätigungen
навигационная клавиша с кнопкой:1000000 Betätigungen
Срок службы светодиода дисплея:> 70000 h

Дисплеи / рабочие элементы

Дисплей
светодиодный индикатор состояния1 СВЕТОДИОД, RGB
Разрешение дисплея1280 x 480
Тип дисплеяцветной дисплей с функцией касания
Размер дисплея12.3"
Соотношение сторон8:3
Фоновая подсветка дисплеяСВЕТОДИОД
Глубина цвета24 бита
Яркость [кд/м²]< 1000; (регулируемая: 0...100 %; с шагом: 1 %)
Коэффициент контрастности1000:1
Исполнение сенсорного экранаPCAP

Оборудование

ПроцессорARM Quad Core 64 Bit 1,2 ГГц
Рабочая памятьОперативная память 1 Гбайт
НакопительФлэш-память 8 Гбайт

Память данных

Часы реального временида; UTC, буферизация от батареи

Примечания

Количество в упаковке1 шт.
