Описание производителя

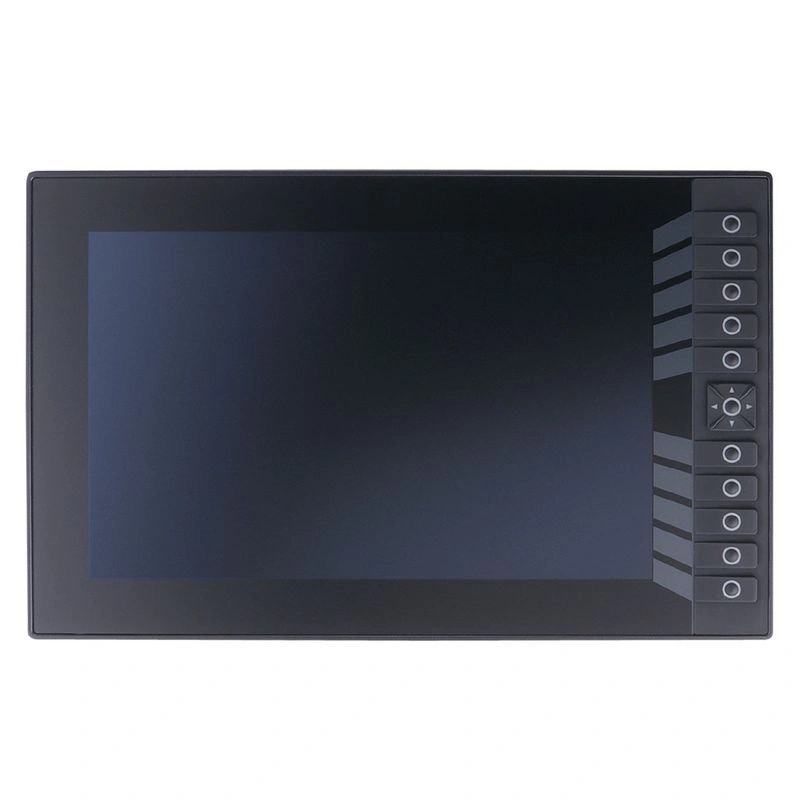

Программируемый графический дисплей для управления мобильными машинами Мощный, надежный HMI с современной 64-битной архитектурой и сенсорным экраном Функциональные клавиши с RGB-подсветкой и тактильной обратной связью. Высокопроизводительный интерфейс USB для регистрации данных и поддержки аналоговых камер и камер Ethernet Высокопроизводительные интерфейсы CAN и Ethernet для различных коммуникационных задач Свободное программирование в соответствии с IEC 61131-3 с помощью CODESYS 3.5
Электрические данные
| Рабочее напряжение [В] | 8...32 DC |
| Номинальное напряжение постоянного тока [В] | 12 / 24 |
| Потребляемый ток [мА] | < 1500; (24 В постоянного тока; с переключаемыми выходами: < 6500 мА) |
| Потребляемая мощность [Вт] | 36 |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 2 |
Входы
| Количество цифровых входов | 2 |
| Количество видеовходов | 4; (аналоговый) |
| Видеовход | PAL, NTSC |
| Аудиовход | Стерео линейный вход |
Выходы
| Количество цифровых выходов | 2 |
| Макс. Токовая нагрузка на выход [мА] | 2500 |
| Аудиовыход | Линейный стереовыход; выход на наушники |
Программное обеспечение / программирование
| Параметры настройки | CODESYS 3.5 |
| Функция ПЛК в соответствии с IEC 61131-3 | да |
| Операционная система | Встроенный Linux 4.14 |
Интерфейсы
| Интерфейс связи | Ethernet; CAN; USB |
| Количество интерфейсов CAN | 4 |
| Количество интерфейсов Ethernet | 2 |
| Количество интерфейсов USB | 2 |
| Количество видеоинтерфейсов (CVBS) | 4 |
| CAN |
| Скорость передачи | 20 кБит/с... 1 МБит/с |
| Протокол | CANopen; SAE J1939; свободный протокол |
| Профиль | CiA DS 301 Версия 4; CiA DS 401 Версия 1.4 |
| Интерфейс | CAN интерфейс 2.0 A/B ISO 11898 |
| Ethernet |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 100 МБит/с |
| Протокол | TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP |
| Примечание по интерфейсам | | OPC UA Micro Embedded Device Server |
|
| USB |
| Скорость передачи | < 480 МБит/с |
| Версия | 2.0 |
Условия эксплуатации
| Температура окружающей среды [°C] | -30...65 |
| Примечание по температуре окружающей среды | | 2000 m: -30...65 °C | | 3000 m: -30...60 °C |
|
| Температура хранения [°C] | -30...80 |
| Макс. относительная влажность воздуха [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [м] | 3000 |
| Защита | IP 65; IP 67; (для вставных разъемов с индивидуально уплотненными жилами и вставных разъемов M12 или уплотнительных колпачков: IP 67) |
| Степень загрязнения | 2 |
Испытания / допуски
| ЭМС | | UN/ECE-R10 шумовое излучение и шумовые помехи: | 100 В/м | | DIN EN 61000-6-2 ESD | | DIN EN 61000-6-4 Разрыв | | ISO 7637-2 импульс 1 | уровень опасности 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 2a | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 2b | уровень опасности 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 3a | степень тяжести 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 3b | уровень опасности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 4 | уровень серьезности 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 5 | уровень серьезности 3 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 4 | уровень серьезности 4 / функциональное состояние A (12 В) |
|
| Непрерывная ударопрочность | | ISO 16750-3 | 30 g 6 мс / 24000 ударов |
|
| Быстрое изменение температуры | | EN 60068-2-30 влажное тепло: циклическое | Верхний температурный предел 55 °С / 6 циклов | | EN 60068-2-78 влажное тепло: постоянное | 40 °С 93 % отн. влажности / период испытания 21 день |
|
| Виброустойчивость | | ISO 16750-3 Испытание VII | произвольный, место установки кузов автомобиля | | EN 60068-2-6 Синус | 10...500 Гц / 10 циклов/ось, синус |
|
| Испытание солевым туманом | | EN 60068-2-52 Солевой туман | уровень тяжести 3 / автотранспорт |
|
Механические данные
| Вес [г] | 2600 |
| Тип крепления | панель / поверхность |
| Размеры [мм] | 348.5 x 222.5 x 50.3 |
| Материалы | литой алюминий с порошковым покрытием; дисплей: стекло с антибликовым покрытием и закалкой |
| Информация о сроке службы | | кнопки: | 1000000 Betätigungen | | навигационная клавиша с кнопкой: | 1000000 Betätigungen | | Срок службы светодиодов дисплея: | > 100000 h |
|
Дисплеи / элементы управления
| Дисплей | | светодиодный индикатор состояния | 1 СВЕТОДИОД, RGB | | Рабочие элементы | СВЕТОДИОД, RGB |
|
| Рабочие элементы | | 10 | Рабочие элементы | | 1 | навигационная клавиша с кнопкой |
|
| Разрешение дисплея | 1280 x 800 |
| Тип дисплея | цветной дисплей с сенсорной функцией |
| Размер дисплея | 12" |
| Соотношение сторон | 16:10 |
| Фоновая подсветка дисплея | СВЕТОДИОД |
| Глубина цвета | 24 бит |
| Яркость [кд/м²] | < 1100; (регулируемый: 0...100 %; С шагом: 1 %) |
| Коэффициент контрастности | 1000:1 |
| Версия с сенсорным экраном | PCAP |
Оборудование
| Процессор | ARM Quad Core 64 Bit 1,2 ГГц |
| Рабочая память | Оперативная память 1 Гбайт |
| Накопитель | 8 Гбайт флэш-памяти |
Память данных
| Часы реального времени | да; UTC, буферизованный аккумулятор |
