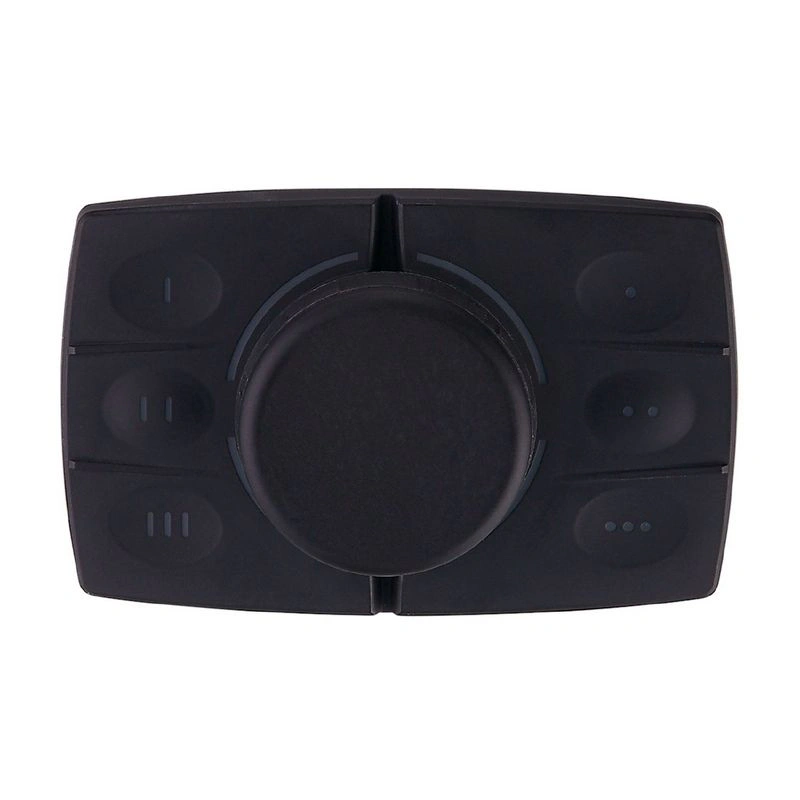

Кнопочный модуль с ручкой с функцией нажима и джойстика по двум осям и с подсветкой клавиш IFM ecomatPanel/COP/corona
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Кнопочный модуль с ручкой с функцией нажима и джойстика по двум осям и с подсветкой клавиш

CR1301

Артикул ecomatPanel/COP/corona
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Коммуникационный интерфейс CAN
Размеры [мм] 136 x 86 x 73.5
Расчетный установка в панели или вырезы панели
Рабочее напряжение [В] 9...32 DC
Номинальное напряжение постоянного тока [В] 12 / 24
Потребляемый ток [мА] < 400; (13,5 В ПОСТ. ТОКА)

Описание производителя

Кнопочный модуль с ручкой с функцией нажима и джойстика по двум осям и с подсветкой клавиш Прочная клавиатура с ручкой со встроенной 4-позиционной кнопкой и функцией нажатия для мобильных машин Шесть функциональных кнопок с RGB-подсветкой и одно сегментированное светодиодное кольцо Все подсветки могут управляться отдельно и иметь любой цвет Высокопроизводительный интерфейс CAN для различных коммуникационных задач Простая интеграция в существующие приложения

Технические данные ecomatPanel/COP/corona

Характеристики продукта

Коммуникационный интерфейсCAN
Размеры [мм]136 x 86 x 73.5

Применение

Расчетныйустановка в панели или вырезы панели

Электрические данные

Рабочее напряжение [В]9...32 DC
Номинальное напряжение постоянного тока [В]12 / 24
Потребляемый ток [мА]< 400; (13,5 В ПОСТ. ТОКА)
Защита от обратной полярностида

Интерфейсы

Интерфейс связиCAN
Количество интерфейсов CAN1
CAN
ПротоколJ1939
Заводские настройки
Скорость передачи данных: 250
идентификатор узла: 135
Примечание по интерфейсам
поддерживается динамическое распределение адресов

Условия эксплуатации

Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Макс. относительная влажность воздуха [%]90
Макс. высота над уровнем моря [м]4000
ЗащитаIP 65

Тесты / допуски

ЭМС
UN/ECE-R10 шумовое излучение и шумовые помехи:100 В/м
DIN EN 61000-6-2 ESD
DIN EN 61000-6-4 Разрыв
ISO 7637-2 импульс 1уровень серьезности 4 / функциональное состояние C (24 В)
ISO 7637-2 импульс 2aуровень серьезности 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 2bУровень опасности 4 / функциональное состояние C (24 В)
ISO 7637-2 импульс 3aуровень опасности 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 3bуровень серьезности 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 4уровень серьезности 4 / функциональное состояние B (24 В)
ISO 7637-2 импульс 5bуровень опасности 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 4уровень опасности 4 / функциональное состояние B (12 В)
Непрерывная ударопрочность
ISO 16750-330 г 6 мс / 24000 ударов
Быстрое изменение температуры
EN 60068-2-30 влажное тепло: циклическое55 °С верхний температурный предел / 6 циклов
EN 60068-2-78 влажное тепло: постоянное40 °С 93 % отн. влажности / испытательный срок 21 день
Устойчивость к вибрации
ISO 16750-3 Испытание VIIпроизвольный, место установки кузов автомобиля
EN 60068-2-6 Синус10...500 Гц / 10 циклов/ось, синус
Испытание солевым туманом
EN 60068-2-52 Соляной тумануровень серьезности 3 / автотранспортное средство
Сроки наработки на отказ [годы]119

Механические данные

Вес [г]472.55
Вес (без принадлежностей и упаковки) [г]400
Размеры [мм]136 x 86 x 73.5
Материалыкорпус: PC/ABS; силиконовая накладка: PA66 прозрачный
Информация о сроке службы
кнопки:> 100000 срабатываний
ручка (вращение на 360°):> 100000 циклов
кнопка (функция нажатия):> 100000 активаций
ручка (наклон по оси):> 100000 включений

Дисплеи / элементы управления

Дисплей
кольцо с четырьмя сегментамиСветодиод, многоцветный
Рабочие элементы
6Свободно программируемые функциональные клавиши с подсветкой
1Ручка с функцией нажима и джойстика по двум осям и с подсветкой клавиш
24 остановки на оборот

Примечания

Количество в упаковке1 шт.
