Описание производителя

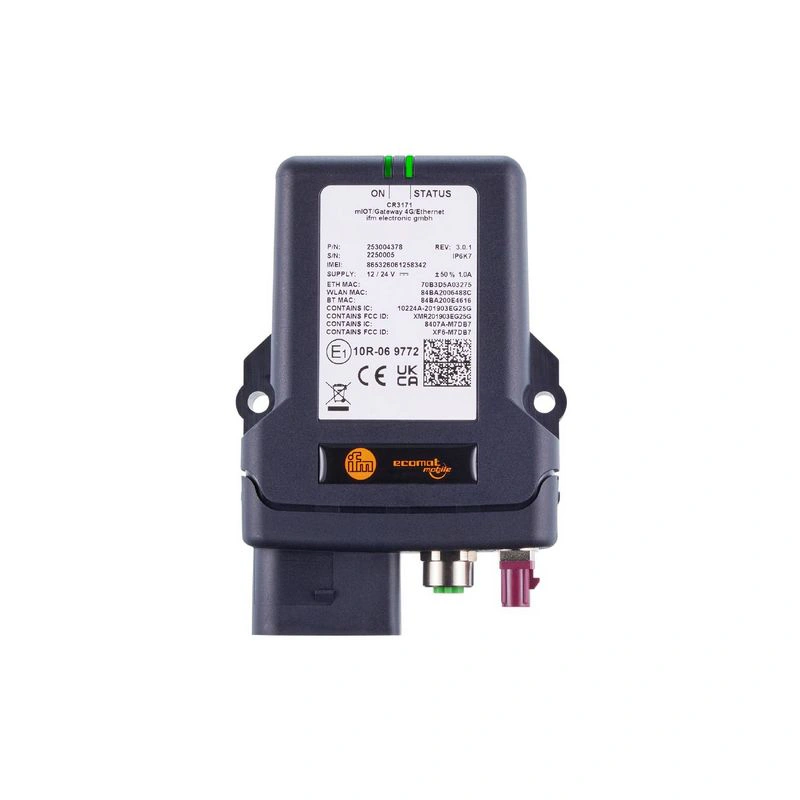

Радиомодем Ethernet LTE/GNSS Глобальная передача данных через мобильную радиосеть 4G/LTE Определение данных о положении с помощью GNSS Безопасная сквозная связь TLS Надежная буферизация данных даже в случае неустойчивой радиосвязи Соединение в реальном времени для диагностики / отладки и обновления программного обеспечения
Применение
| Разрешение на радиосвязь для | ЕС/КРАСНОЯРСК; США; Канада |
| Примечание по допуску к радиосвязи | | Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе "Загрузки". |
|
Электрические данные
| Рабочее напряжение [В] | 6...36 DC |
| Номинальное напряжение постоянного тока [В] | 12 / 24 |
| Допуск на номинальное напряжение [%] | 50 |
| Потребляемый ток [мА] | < 290; (24 В; спящий режим: <= 1 мА) |
Входы / выходы
| Количество входов и выходов | Количество аналоговых входов: 4; Количество цифровых выходов: 1 |
Входы
| Количество аналоговых входов | 4 |
| Аналоговый вход (напряжение) [В] | 0...15 |
| Разрешение аналогового входа | 12 Бит |
Выходы
| Количество цифровых выходов | 1 |
| Диапазон напряжения постоянного тока [В] | 6...36 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 500 |
Диапазон измерения/установки
| Измерение ускорения |
| Разрешение | 16 бит |
| Количество осей измерения | 3 |
| Диапазон измерения ускорения [g] | ± 16 |
| Измерение наклона |
| Разрешение | 16 бит |
| Количество осей измерения | 3 |
| Диапазон измерения Скорость рысканья транспортного средства [°/с] | ± 250 |
Интерфейсы
| Интерфейс связи | Bluetooth; GNSS; Мобильные сети; WLAN |
| Bluetooth |
| Стандарт передачи | МЭД 2.1; EDR 5.0 |
| Частотный диапазон | 2,402 ... 2,48 ГГц |
| Мощность передачи [мВт] | 9.46; (Bluetooth 2.1 + EDR; 9,95 мВт: Bluetooth 5.0; Антенна встроенная) |
| GNSS |
| Полоса частот | GPS; ГЛОНАСС; Beidou; Galileo; QZSS |
| Мобильные сети |
| Стандарт передачи | GSM; GPRS; EDGE; UMTS; HSPA; 3G; 4G; LTE Cat-4 |
| Частотный диапазон | 2G / GSM / GPRS / EDGE: 850 / 900 / 1800 / 1900; 3G / UMTS / HSPA: 850 (B5) / 900 (B8) / 1700 (B4) / 1900 (B2) / 2100 (B1); 4G / LTE Cat 4: B1, B2, B3, B4, B5, B7, B8, B12, B13, B19, B20, B25, B26, B28, B38, B39, B40, B41 |
| Примечание по интерфейсам | |
| WLAN |
| Стандарт передачи | IEEE 802.11 a/b/g/n |
| Частотный диапазон | 2,412 ... 2,472 ГГц; 5,150 ... 5,350 ГГц; 5,470 ... 5,725 ГГц; 5,725 ... 5,785 ГГц |
| Мощность передачи [мВт] | 72.11; (2,412 ... 2,472 ГГц; 91,62 мВт: 5,150 ... 5,350 ГГц; 58,08 мВт: 5,470 ... 5,725 ГГц; 24,43 мВт: 5,725 ... 5,785 ГГц; антенна встроенная) |
Условия эксплуатации
| Температура окружающей среды [°C] | -40...75 |
| Защита | IP 6K7; (с установленными разъемами или защитными колпачками) |
Испытания / сертификаты
| ЭМС | | EN 301489-1 | | EN 301489-17 | | EN 301489-19 | | EN 301489-52 | | EN IEC 61000-6-2 | | EN ISO 13766-1 | | EN 62311 |
|
| Одобрение для радиостанций | EN 301511, EN 300440, EN 301908-1, EN 301908-2, EN 301908-13, EN 300328, EN 303413 |
| Стандарт | EN 62368-1; EN 301893; EN IEC 63000 |
Механические характеристики
| Вес [г] | 0.001 |
| Материалы | корпус: PA черный |
Дисплеи / элементы управления
| Дисплей | | статус | 2 x светодиода, многоцветный |
|
Аппаратное обеспечение
| Процессор | Двухъядерный процессор ARM Cortex A1 (650 МГц) |
| Рабочая память | Программная флэш-память: 1 МБ FRAM: 32 КБ SRAM: 1280 КБ |
| Накопитель | 128 МБ |
Память данных
| Часы реального времени | да; UTC, буферизация от батареи |
Замечания
| Количество в упаковке | 1 шт. |
Электрическое соединение - вилка
| питание, CAN | Разъем: Микротаймер II |
Электрическое подключение - розетка
| Ethernet | Разъем: M12; кодировка: D |
Электрическое подключение - GNSS
| Разъем: FAKRA C; литой корпус: кларет фиолетовый |
Электрическое подключение - мобильные сети
| Разъем: FAKRA D; литой корпус: синий |
