Компактный блок оценки для контроля скорости IFM DIA2010-ZROA/5-3600 I/MIN/3D

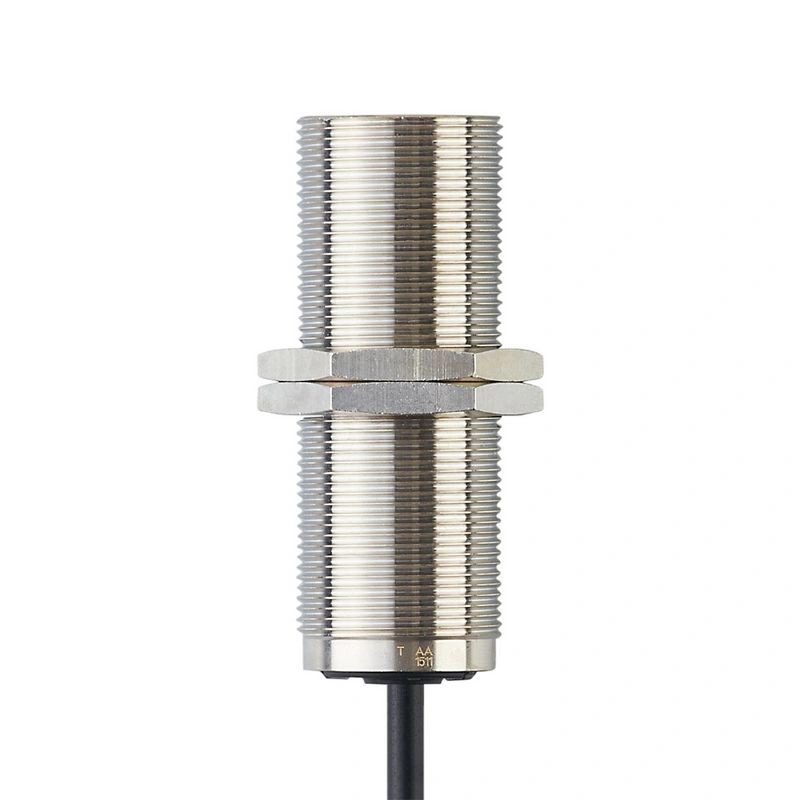

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Компактный блок оценки для контроля скорости

DI103A

Артикул DIA2010-ZROA/5-3600 I/MIN/3D
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Функция выхода нормально разомкнутый
Диапазон измерения [мм] 10
Размеры [мм] M30 x 1.5 / L = 80
Применение простая оценка вращательного и линейного движения с учетом пониженной скорости; блокировка
Номинальное напряжение переменного тока [В] 20...250
Номинальное напряжение постоянного тока [В] 20...250

Описание производителя

Компактный блок оценки для контроля скорости Для применения во взрывоопасных зонах Надежный бесконтактный контроль скорости вращения с учетом заниженной скорости 2 в 1: датчик скорости и система оценки в одном компактном корпусе Простая настройка точки переключения с помощью потенциометра Для прямого подключения к ПЛК

Технические данные DIA2010-ZROA/5-3600 I/MIN/3D

Характеристики изделия

Функция выходанормально открытый
Диапазон измерения [мм]10
Размеры [мм]M30 x 1.5 / L = 80

Применение

Применениепростая оценка вращательного и линейного движения с учетом пониженной скорости; блокировка

Электрические данные

Номинальное напряжение переменного тока [В]20...250
Номинальное напряжение постоянного тока [В]20...250
Номинальная частота переменного тока [Гц]45...65
Класс защитыII
Защита от обратной полярностида

Выходы

Общее количество выходов1
Функция выходанормально разомкнутый
Макс. падение напряжения переключающий выход DC [В]7.5
Минимальный ток нагрузки [мА]6
Макс. ток утечки [мА]1.5
Номинальный постоянный ток коммутационного выхода AC [мА]200
Номинальный постоянный ток коммутируемого выхода DC [мА]100
Номинальный ток короткого замыкания коммутационного выхода [мА]2200; (20 мс / 0,5 Гц)
Защита от короткого замыканиянет
Защита от перегрузкинет

Зона обнаружения

Диапазон измерения [мм]10
Диапазон срабатывания регулируетсянет
Реальный диапазон зондирования Sr [мм]10 ± 10 %
Рабочее расстояние [мм]0...8.1

Диапазон измерения/установки

Диапазон настройки [имп/мин]5...3600

Точность / отклонения

Поправочный коэффициентсталь: 1 / нержавеющая сталь: 0.8 / латунь: 0.5 / алюминий: 0.5 / медь: 0.4
Гистерезис [% от Sr]10

Время отклика

Задержка включения [с]12
Макс. частота демпфирования [имп/мин]4800

Программное обеспечение / программирование

Регулировка точки переключениямногооборотный потенциометр

Условия эксплуатации

Температура окружающей среды [°C]-20...60
Температура хранения [°C]-25...60
ЗащитаIP 65; IP 67

Испытания / допуски

ОдобрениеIECEx BVS 17.0094X
Маркировка ATEXДиаграммы и графики DI103A II 3D Ex tc IIIC T80°C Dc X
ЭМС
EN 60947-5-2
MTTF [годы]491

Механические данные

Вес [г]314
Монтажвозможность скрытого монтажа
Размеры [мм]M30 x 1.5 / L = 80
Обозначение резьбыM30 x 1.5
Материалыспециальное покрытие из латуни; PA; TPE-U

Дисплеи / элементы управления

Дисплей
состояние переключения2 x LED, желтый

Электрическое подключение

Требуемая защитаМиниатюрный предохранитель по IEC60127-2 лист 1; ≤ 2 A; быстродействующий; Установите предохранитель вне опасной зоны.

Аксессуары

Поставляемые изделия
контргайки: 2

Примечания

Примечания
Рекомендация Проверка безопасного функционирования устройства после короткого замыкания.

Электрическое подключение

СоединениеКабель: 2 м, полиуретан; 2 x 0.5 мм²
