Компактный блок оценки для контроля скорости IFM DIA3010-WRKG/IO/3D

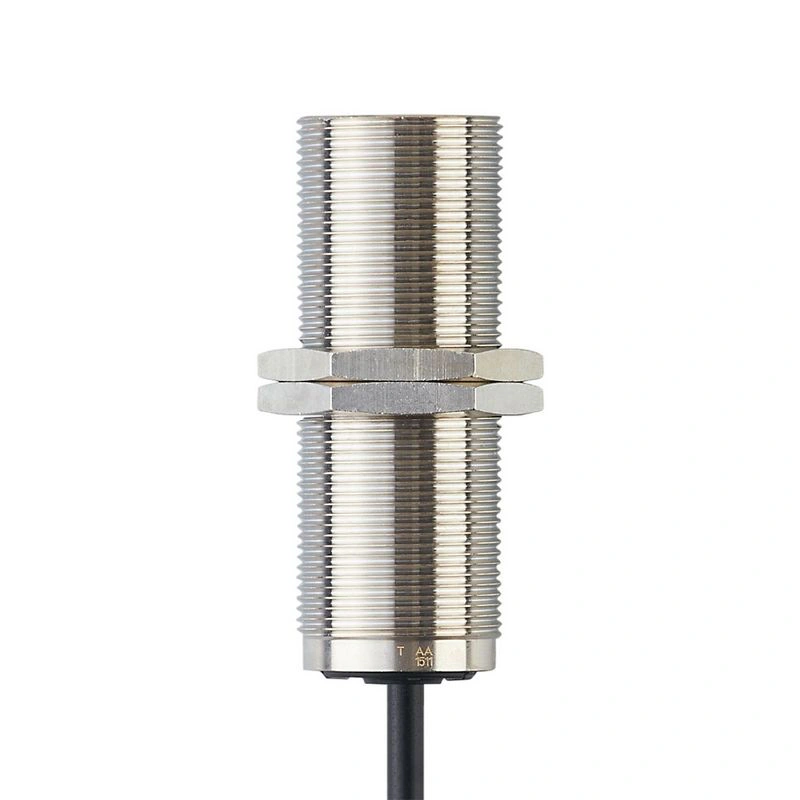

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Компактный блок оценки для контроля скорости

DI523A

Артикул DIA3010-WRKG/IO/3D
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Электрическое исполнение PNP/NPN
Функция выхода нормально разомкнутый / нормально замкнутый; (с возможностью параметрирования)
Диапазон зондирования [мм] 10
Коммуникационный интерфейс IO-Link
Размеры [мм] M30 x 1.5 / L = 80
Применение простая оценка вращательного и линейного движения с учетом пониженной скорости; блокировка

Описание производителя

Компактный блок оценки для контроля скорости Для применения во взрывоопасных зонах Надежный бесконтактный контроль скорости вращения с учетом заниженной скорости 2 в 1: датчик скорости и система оценки в одном компактном корпусе Простая настройка точки переключения с помощью потенциометра С IO-Link для передачи сигналов и диагностических данных

Технические данные DIA3010-WRKG/IO/3D

Характеристики изделия

Электрическое исполнениеPNP/NPN
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Диапазон зондирования [мм]10
Коммуникационный интерфейсIO-Link
Размеры [мм]M30 x 1.5 / L = 80

Применение

Применениепростая оценка вращательного и линейного движения с учетом пониженной скорости; блокировка

Электрические данные

Номинальное напряжение постоянного тока [В]10...36
Потребляемый ток [мА]< 22
Класс защитыIII
Защита от обратной полярностида

Выходы

Электрический дизайнPNP/NPN
Функция выходанормально разомкнутый / нормально замкнутый; (с возможностью параметрирования)
Макс. Падение напряжения на коммутируемом выходе постоянного тока [В]2.5
Номинальный постоянный ток коммутационного выхода DC [мА]250
Номинальный ток кратковременного включения коммутационного выхода [мА]250
Защита от короткого замыканияда
Защита от перегрузкида

Зона обнаружения

Диапазон измерения [мм]10
Регулируемый диапазон срабатываниянет
Реальный диапазон измерения Sr [мм]10 ± 10 %
Рабочее расстояние [мм]0...8.1

Диапазон измерения/установки

Диапазон настройки [имп/мин]5...3600

Точность / отклонения

Поправочный коэффициентсталь: 1 / нержавеющая сталь: 0.7 / латунь: 0.5 / алюминий: 0.4 / медь: 0.3
Гистерезис [% от Sr]10

Время отклика

Задержка запуска [с]0...30
Макс. частота демпфирования [имп/мин]18000

Программное обеспечение / программирование

Регулировка точки переключенияМногооборотный потенциометр или IO-Link

Интерфейсы

Интерфейс связиIO-Link

Условия эксплуатации

Температура окружающей среды [°C]-20...60
Температура хранения [°C]-25...60
ЗащитаIP 65; IP 67

Испытания / допуски

УтверждениеIECEx BVS 17.0094X
Маркировка ATEXДиаграммы и графики DI523A II 3D Ex tc IIIC T80°C Dc X
ЭМС
EN 60947-5-2
Время наработки на отказ [годы]656

Механические данные

Вес [г]322
Монтажвозможность скрытого монтажа
Размеры [мм]M30 x 1.5 / L = 80
Обозначение резьбыM30 x 1.5
Материалыспециальное покрытие из латуни; PA; TPE-U

Дисплеи / элементы управления

Дисплей
состояние переключения1 x светодиод, зеленый
входной сигнал1 x светодиод, желтый

Принадлежности

Поставляемые изделия
контргайки: 2

Примечания

Примечания
Рекомендация Проверка безопасного функционирования устройства после короткого замыкания.

Электрическое соединение

ПодключениеКабель: 2 м, полиуретан; 3 x 0.5 мм²
