Описание производителя

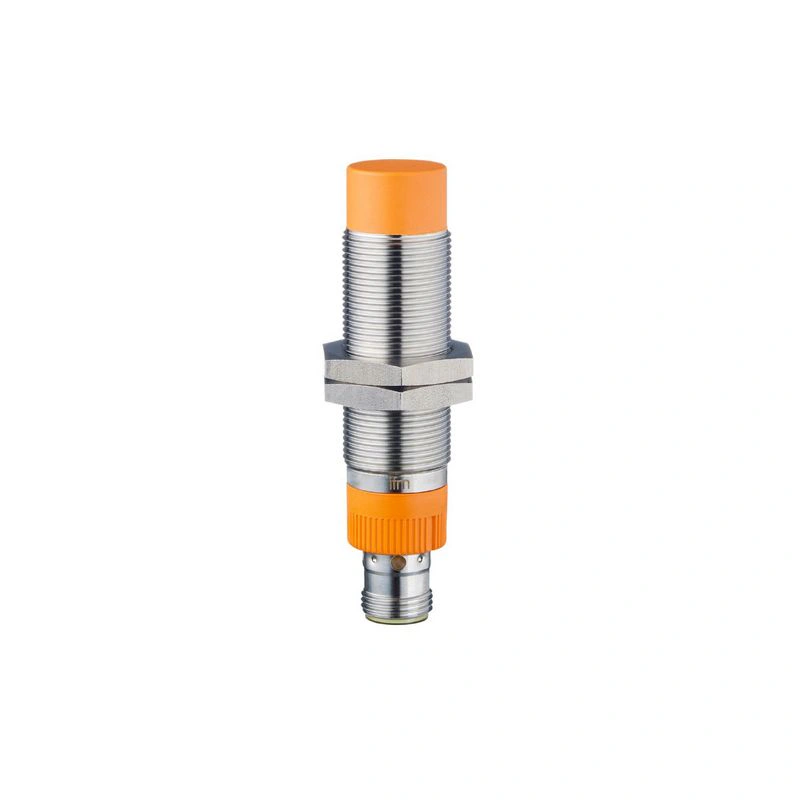

Компактный блок оценки для контроля скорости Надежный бесконтактный контроль скорости вращения с учетом заниженной скорости 2 в 1: датчик скорости и датчик в одном компактном корпусе Простая настройка точки переключения с помощью кнопки обучения или IO-Link С IO-Link для передачи сигналов и диагностических данных Сниженная сложность установки
Характеристики продукта
| Электрический дизайн | PNP/NPN; (параметрируемый) |
| Функция вывода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Диапазон измерения [мм] | 12 |
| Коммуникационный интерфейс | IO-Link |
| Корпус | тип резьбы |
| Размеры [мм] | M18 x 1 / L = 75 |
Применение
| Особенность | Позолоченные контакты |
| Применение | оценка вращательных и линейных перемещений на предмет превышения скорости; блокировка |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC |
| Потребляемый ток [мА] | < 15 |
| Класс защиты | II |
| Защита от обратной полярности | да |
Выходы
| Электрический дизайн | PNP/NPN; (с возможностью параметрирования) |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. падение напряжения коммутационный выход постоянного тока [В] | 2.5 |
| Заводская настройка | | Электрическое исполнение: PNP | | Функция выхода: нормально открытый | | точка переключения: 100 имп/мин | | Выход OUT2: Импульсный выход |
|
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| коммутационный выход (OUT1) |
| Выходной сигнал | сигнал переключения |
| Номинальный постоянный ток коммутируемого выхода DC [мА] | 250 |
| Импульсный выход / коммутационный выход (OUT2) |
| Выходной сигнал | импульсный сигнал; сигнал переключения; (с возможностью параметрирования) |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | < 500 |
| Импульсный выход | внешняя оценка демпфирующих импульсов |
Зона обнаружения
| Диапазон чувствительности [мм] | 12 |
Диапазон измерения/установки
| Диапазон измерения [имп/мин] | 1...32000 |
| Диапазон настройки [имп/мин] | 3...24000 |
Точность / отклонения
| Поправочный коэффициент | нержавеющая сталь: 0.7 / латунь: 0.5 / алюминий: 0.5 / медь: 0.4 |
| Гистерезис [% от Sr] | 10 |
| Гистерезис [% от Sp] | 10...30 |
| Повторяемость IO-Link [%] | 1; (от конечного значения диапазона измерения) |
| Температурный дрейф | ± 10 %; (от конечного значения диапазона измерения) |
Время срабатывания
| Задержка включения [с] | 0...15; (С шагом: 1 с; По умолчанию: 10 с) |
| Макс. частота затухания [имп/мин] | 60000 |
| IO-Link |
| Задержка запуска [с] | 0...30; (С шагом: 100 мс; По умолчанию: 10 с) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | МЭК 61131-9 |
| Профили | Интеллектуальный датчик: Измерительный и коммутационный датчик, высокое разрешение, 1 канал, идентификация и диагностика, локатор, ProductURI |
| Режим SIO | да |
| Требуемый тип ведущего порта | A |
| Min. время цикла процесса [мс] | 3.7 |
| Данные процесса IO-Link (циклические) | | функция | длина бита | | значение процесса | 32 | | статус устройства | 4 | | информация о двоичном переключении | 2 | |
|
| Функции IO-Link (ациклические) | счетчик циклов включения; счетчик часов работы; внутренняя температура; метка для конкретного применения |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | DeviceID | | По умолчанию | 1444 (5A4hex) |
|
| Примечание | | Для получения дополнительной информации см. файл IODD PDF в разделе "Скачать" |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...85 |
| Защита | IP 65; IP 66; IP 67; IP 68; IP 69K |
Испытания / сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 10 В/м | | EN 61000-4-4 Разрыв | 2 кВ | | EN 61000-4-6 ВЧ проводимый | 10 V | | EN55011 | класс B |
|
| Виброустойчивость | | EN 60068-2-6 Fc | 20 g (10...3000 Гц) | | 50 циклов развертки, 1 октава в минуту, по 3 осям |
|
| Ударопрочность | | EN 60068-2-27 Ea | 100 g 11 мс полусинус; 3 удара в каждом направлении по 3 координатным осям |
|
| Непрерывная ударопрочность | | EN 60068-2-27 | 40 g 6 мс; 4000 ударов в каждом направлении по 3 координатным осям |
|
| Быстрое изменение температуры | | EN 60068-2-14 Na | TA = -25°C; TB = 80°C; t1 = 30 мин; t2 = <10 с 50 циклов |
|
| Испытание солевым туманом | | EN 60068-2-52 Kb | уровень серьезности 5 (4 цикла проверки) |
|
| Время наработки на отказ [лет] | 467 |
| Сертификат UL | | Ta | -25...70 °C | | Тип корпуса | Тип 1 | | блок питания | Ограниченное напряжение/ток | | Утверждение UL нет. | A041 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 52.7 |
| Корпус | резьбовой тип |
| Монтаж | возможность установки не заподлицо |
| Размеры [мм] | M18 x 1 / L = 75 |
| Обозначение резьбы | M18 x 1 |
| Материалы | корпус: нержавеющая сталь (1.4404 / 316L); чувствительная поверхность: PBT; окно светодиода: PEI; контргайки: нержавеющая сталь (1.4404 / 316L) |
| Момент затяжки [Нм] | 35 |
Дисплеи / элементы управления
| Дисплей | | работа | 4 x светодиода, зеленый | | переключающий выход | 4x светодиода, желтый | | сообщение об ошибке | 4x светодиод, красный |
|
Принадлежности
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
