Описание производителя

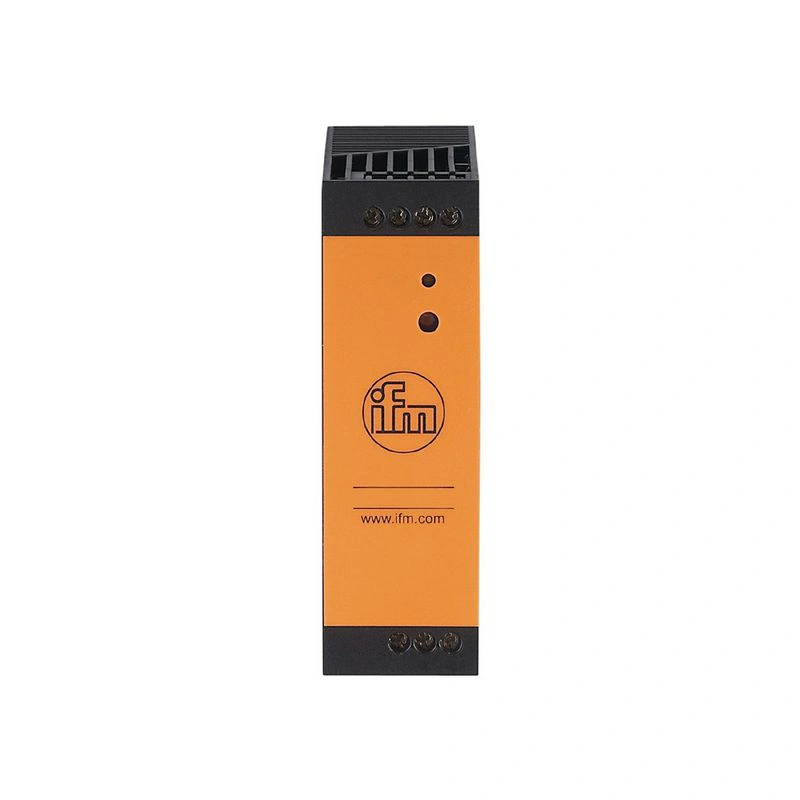

Переключаемый источник питания 24 В DC
Электрические данные
| Частота переменного тока [Гц] | 47...63 |
| Допуск на рабочее напряжение [%] | 10 |
| Номинальное напряжение переменного тока [В] | 230 |
| Диапазон входного напряжения переменного тока [В] | 200...240 |
| Выходное напряжение DC [В] | 24...28 |
| Класс защиты | I; (IEC 61140) |
| Защита от перенапряжения | да; (< 34 В ПОСТОЯННОГО ТОКА) |
| Выходное напряжение [В] | регулируемый; выходное напряжение для SELV, PELV |
| Макс. выходной ток при мин. выходное напряжение [A] | 5 |
| Макс. выходной ток при макс. выходное напряжение [A] | 4.3 |
| Макс. пиковый выходной ток при мин. выходное напряжение [A] | 6 |
| Макс. пиковый выходной ток макс. выходное напряжение [A] | 5.1 |
| Выходная мощность (постоянная) [Вт] | 120 |
| Коэффициент мощности (номинальное напряжение 230 В переменного тока / 50 Гц) | 0.54 |
| Количество выходных цепей | 1 |
| Макс. остаточная пульсация [мВ] | 100 |
| Пиковый ток включения (номинальное напряжение 230 В переменного тока / 50 Гц) [A] | 28 |
| Эффективность (номинальное напряжение 230 В переменного тока / 50 Гц) [%] | 90.5 |
| Защита внешнего входа | ≤ B-10 A / ≤ C-6 A |
| Дератизация [Вт/К] | 3 (55...70 °C) |
| Время буферизации сети (номинальное напряжение 230 В AC / 50 Гц) [мс] | 60 |
| Входной ток (номинальное напряжение 230 В переменного тока / 50 Гц) [A] | 1.06 |
| Потеря мощности (номинальное напряжение 230 В AC / 50 Гц) [Вт] | 12.6 |
| Защита от обратной подачи [В] | 35 |
Выходы
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Характеристики перегрузки | постоянный выходной ток |
| Возможно параллельное подключение выходов | нет |
| Возможно последовательное подключение выходов | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -10...70 |
| Указание по температуре окружающей среды | | обратите внимание на свободное пространство для конвекции (см. инструкцию по эксплуатации) |
|
| Температура хранения [°C] | -40...85 |
| Макс. относительная влажность воздуха [%] | 95; (IEC 60068-2-30) |
| Защита | IP 20; (EN 60529) |
| Степень загрязнения | 2; (IEC 62103: токопроводящие загрязнения не допускаются) |
Испытания / одобрения
| ЭМС | | EN 61000-6-1 | | EN 61000-6-2 | | EN 61000-6-4 |
|
| Устойчивость к вибрации | | IEC 60068-2-6 | ±1,6 мм 2...17,8 Гц / 2 г 17,8...500 Гц |
|
| Ударопрочность | | IEC 60068-2-27 | 30 г 6 мс / 20 г 11 мс |
|
Механические данные
| Вес [г] | 372.5 |
| Тип монтажа | рельс; (TH35 (EN 60715)) |
| Размеры [мм] | 124 x 39 x 129 |
| Материалы | ПК |
Дисплеи / элементы управления
| Дисплей | | постоянный ток ок | 1 x светодиод |
|
Примечания
| Примечания | | Последовательное соединение выходов применимо только к идентичным устройствам до макс. Общее напряжение 150 В постоянного тока | | UL 508 (промышленное оборудование управления) |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | винтовые клеммы: |
Диаграммы и графики
| характеристическая кривая для степени эффективности / потери мощности |
| характерная линия для понижения температуры |
| характерная линия для времени буферизации сети |
