DN4218
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Описание производителя

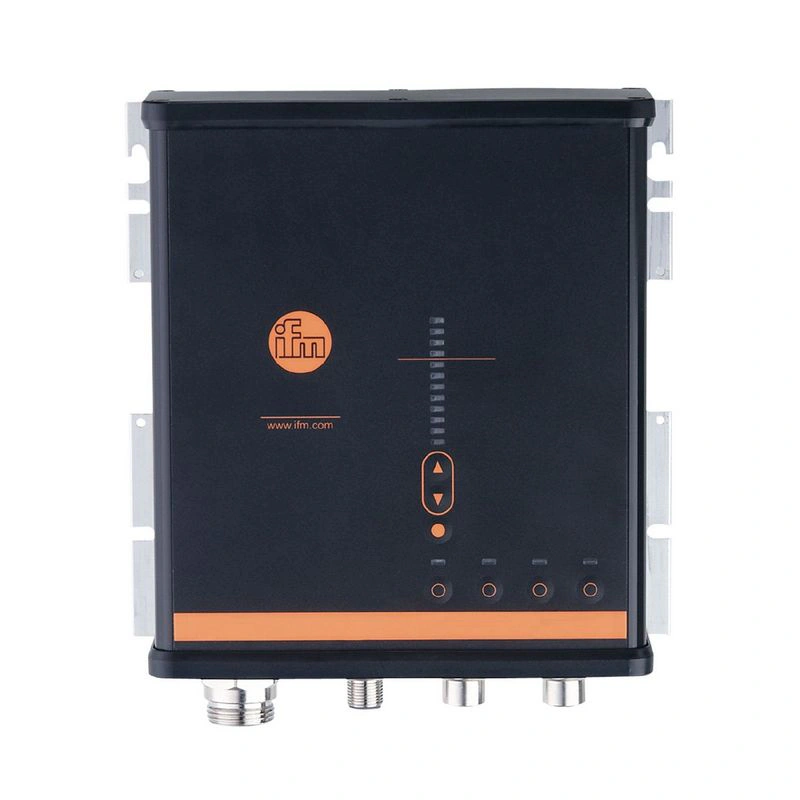

Переключаемый источник питания 24 В DC Защита проводки с помощью конфигурируемых электронных автоматических выключателей Установка без шкафа управления Дополнительная диагностика с помощью измерения тока, напряжения и качества сети, а также подсчета часов работы Энергоэффективная генерация сверхнизкого напряжения без потери мощности Функции IO-Link Выходное напряжение, токи нагрузки, состояния выходных цепей и причины срабатывания передаются через IO-Link Включение и выключение выходных цепей, а также сброс автоматических выключателей возможны через IO-Link
Технические данные PSU-1AC/24VDC-12A/IOL/IP67
Электрические данные
| Номинальное напряжение переменного тока [В] | 230 |
| Номинальное напряжение постоянного тока [В] | 300 |
| Номинальная частота переменного тока [Гц] | 50...60 |
| Входное напряжение постоянного тока [В] | 110...300 |
| Диапазон входного напряжения переменного тока [В] | 100...240 |
| Выходное напряжение постоянного тока [В] | 24...28 |
| Класс защиты | I |
| Макс. время задержки включения [мс] | 1.3 |
| Макс. выходной ток мин. выходное напряжение [A] | 12.5 |
| Макс. выходной ток при макс. выходное напряжение [A] | 10.7 |
| Выходная мощность (постоянная) [Вт] | 300 |
| Выходная мощность (пиковая) [Вт] | 600 |
| Коэффициент мощности (номинальное напряжение 230 В переменного тока / 50 Гц) | 0.97 |
| Количество выходных цепей | 4 |
| Эффективность (номинальное напряжение 120 В переменного тока / 60 Гц) [%] | 94.3 |
| Эффективность (номинальное напряжение 230 В переменного тока / 50 Гц) [%] | 95.7 |
| Время буферизации сети (номинальное напряжение 120 В AC / 60 Гц) [мс] | 44 |
| Время буферизации сети (номинальное напряжение 230 В переменного тока / 50 Гц) [мс] | 44 |
| Входной ток (номинальное напряжение 120 В переменного тока / 60 Гц) [A] | 3.2 |
| Входной ток (номинальное напряжение 230 В переменного тока / 50 Гц) [A] | 1.68 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Нестандартная ревизия IO-Link | 1.1 |
| Тип передачи | COM3 (230,4 кбод) |
| Ревизия IO-Link | 1.1 |
| режим SIO | да |
| Min. время цикла процесса [мс] | 2.2 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...55 | |
| Указание по температуре окружающей среды |
| |
| Температура хранения [°C] | -40...85 | |
| Макс. относительная влажность воздуха [%] | 95; (относительная влажность) | |
| Макс. высота над уровнем моря [м] | 5000 | |
| Защита | IP 65; IP 67 | |
| Степень загрязнения | 3 |
Испытания / одобрения
| ЭМС |
| ||||||||||||||||||||||||||||||||||||||||||||
| Непрерывная ударопрочность |
| ||||||||||||||||||||||||||||||||||||||||||||
| Виброустойчивость |
|
Механические данные
| Вес [г] | 1524.5 |
| Размеры [мм] | 182 x 183 x 59 |
| Материалы | корпус: алюминиевый сплав; крышка корпуса: ПК; винты: сталь бронзированная |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - IO-Link
| Разъем: 1 x M12; кодировка: A; блокировка: латунь |
Электрическое подключение - Выходное напряжение
| Разъем: 2 x M12; кодировка: A; блокировка: латунь |
Электрическое подключение - питание
| Разъем: 1 x 7/8"; блокировка: латунь |
Диаграммы и графики
блок-схема![]() |
выходные характеристики![]() |
характеристическая кривая для степени эффективности / потери мощности![]() |
линия характеристик для понижения напряжения![]() |
характерная линия для буферного времени сети![]() |
PSU-1AC/24VDC-12A/IOL/IP67
