Описание производителя

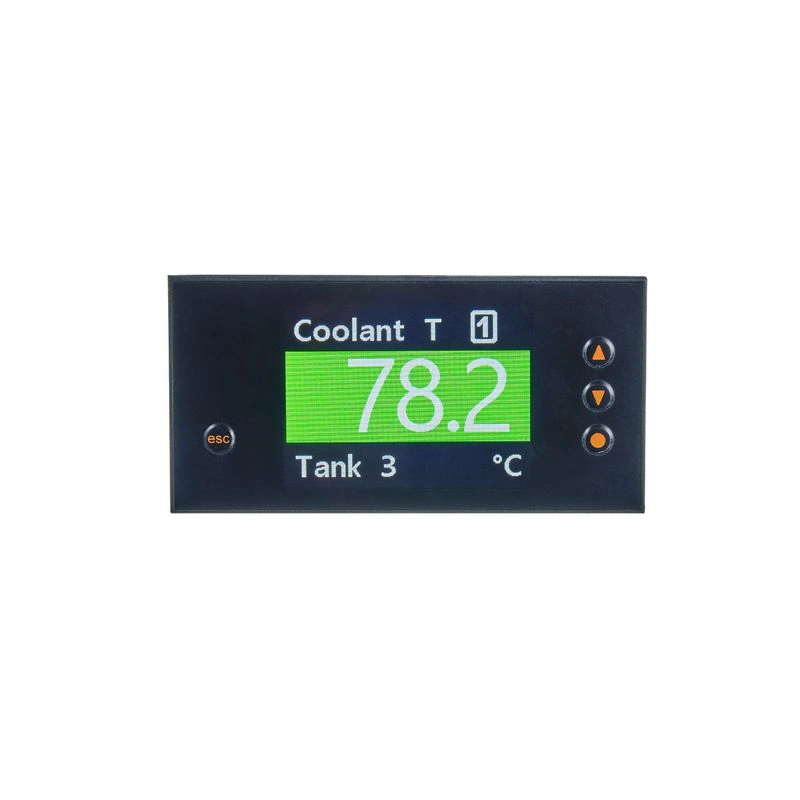

Многофункциональный дисплей для контроля аналоговых стандартных сигналов Многофункциональный вход для контроля различных датчиков Цветовая индикация при превышении или недостижении установленных пределов Конфигурируемые цифровые панели для маркировки справочные тексты в меню облегчают настройку параметров Коммутационные выходы для надежного контроля предельных значений
Характеристики изделия
| Размеры [мм] | 48 x 109 x 42 |
Применение
| Применение | отображение и мониторинг аналоговых сигналов |
Электрические характеристики
| Рабочее напряжение [В] | 21.6...26.4 DC |
| Потребляемый ток [мА] | < 65 |
Входы / выходы
| Количество входов и выходов | Количество релейных выходов: 2 |
Входы
| многофункциональные входы |
| Количество | |
| Аналоговый вход | | тип функции | Ток | | диапазон ввода [мА] | 0...22 | | входное сопротивление [Ω] | 125 | | Разрешение | 14 Бит | | точность | 0,2 % ± 1 цифра |
|
| Аналоговый вход | | тип функции | Напряжение | | диапазон ввода [В] | 0...12 | | входное сопротивление [kΩ] | > 100 | | Разрешение | 14 бит | | точность | 0,2 % ± 1 разряд |
|
| Резисторный вход | | тип функции | PT100 / PT1000 | | Диапазон измерения [°C] | -200...850 | | Разрешение | ≥ 0,1 K | | точность | 0,5 % ± 1 цифра |
|
| Аналоговый вход | | тип функции | Термопара | | Диапазон измерения [°C] | Тип K: -270...1350 | | Диапазон измерения [°C] | Тип S: -50...1750 | | Диапазон измерения [°C] | Типовое значение N: -270...1300 | | Диапазон измерения [°C] | Типовое значение J: -170...950 | | Диапазон измерения [°C] | Тип T: -270...400 | | Диапазон измерения [°C] | Typ R: -50...1768 | | Диапазон измерения [°C] | Тип B: 80...1820 | | Диапазон измерения [°C] | Тип E: -270...1000 | | Диапазон измерения [°C] | Typ L: -200...900 | | Разрешение | 1 K | | точность | 0,3 % ± 1 цифра |
|
| Частотный вход | | тип функции | частота | | частота [Гц] | 0...10000 |
|
| Частотный вход | | тип функции | скорость вращения | | скорость вращения [1/мин] | 0...9999 |
|
| Частотный вход | | тип функции | счетчик | | счетчик | 0...9999 |
|
| Входная частота | | Цепь | TTL | | высокий уровень переключения [В] | > 3 | | низкий уровень переключения [В] | < 2 |
|
| Частотный вход | | Цепь | PNP | | высокий уровень переключения [В] | > 8 | | низкий уровень переключения [В] | < 6 | | частота входного сигнала [Гц] | < 1000 |
|
| Частотный вход | | Цепь | NPN | | высокий уровень переключения [В] | > 0,8 | | низкий уровень переключения [В] | < 0,8 | | частота входного сигнала [Гц] | < 3000 |
|
| Входная частота | | Цепь | NAMUR | | Входной ток Высокий [мА] | > 2,5 | | Входной ток низкий [мА] | < 1,5 |
|
Выходы
| Количество релейных выходов | 2; (переключающий контакт) |
| Номинал контакта | 2 A (30 В ПОСТОЯННОГО ТОКА) |
Диапазон измерения/установки
| Частота дискретизации [Гц] | 0...10000; (см. инструкцию по эксплуатации) |
Условия эксплуатации
| Температура окружающей среды [°C] | -20...60 |
| Температура хранения [°C] | -30...70 |
| Макс. относительная влажность воздуха [%] | 85 |
| Макс. высота над уровнем моря [м] | 4000 |
| Защита | IP 65 |
| Степень защиты терминалов | IP 00 |
Испытания / допуски
| ЭМС | | EN 61326 | | IEC 61131-2 Тип 3 |
|
| Сроки наработки на отказ [лет] | 176 |
Механические данные
| Вес [г] | 144.8 |
| Тип монтажа | вырез в панели: 92 x 45 мм |
| Размеры [мм] | 48 x 109 x 42 |
| Материалы | корпус: поликарбонат; Уплотнение: EPDM |
Дисплеи / элементы управления
| Дисплей | | цветной дисплей | полнографический TFT-дисплей, 2,4" 320 x 240 Пиксель | | высота цифр 15 мм |
|
Электрическое подключение
| Подключение | съемная винтовая клемма: ...2.5 мм² |
