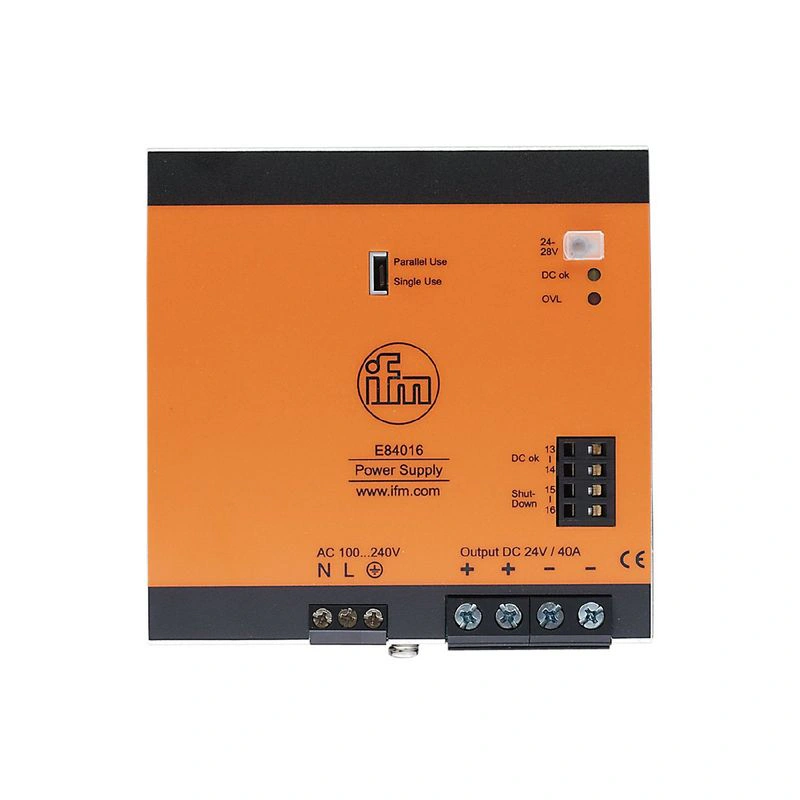

Переключаемый источник питания 24 В DC IFM PSU-1AC/24VDC-40A
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Переключаемый источник питания 24 В DC

E84016

Артикул PSU-1AC/24VDC-40A
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Частота переменного тока [Гц] 47...64
Допуск на рабочее напряжение [%] 15...10
Номинальное напряжение переменного тока [В] < 230
Диапазон входного напряжения переменного тока [В] 100...240
Выходное напряжение постоянного тока [В] 24...28
Класс защиты I; (IEC 61140)

Описание производителя

Переключаемый источник питания 24 В DC Для регулируемого питания контроллеров, датчиков, исполнительных механизмов и промышленной электроники Низкие потери мощности благодаря высокому КПД Высокое время буферизации в сети Возможность отключения устройства с помощью импульсного захвата Большой запас мощности

Технические данные PSU-1AC/24VDC-40A

Электрические данные

Частота переменного тока [Гц]47...64
Допуск на рабочее напряжение [%]15...10
Номинальное напряжение переменного тока [В]< 230
Диапазон входного напряжения переменного тока [В]100...240
Выходное напряжение постоянного тока [В]24...28
Класс защитыI; (IEC 61140)
Защита от перенапряженияда; (< 32 DC)
Выходное напряжение [В]регулируемый; выходное напряжение до SELV, PELV
Макс. выходной ток при мин. выходное напряжение [A]40
Макс. выходной ток при макс. выходное напряжение [A]34.3
Макс. пиковый выходной ток при мин. выходное напряжение [A]60
Макс. пиковый выходной ток при макс. Выходное напряжение [A]51.5
Выходная мощность (постоянная) [Вт]960
Выходная мощность (пиковая) [Вт]1440
Примечание по выходной мощности (пиковая) [Вт]
если потребление > 4 с мощность автоматически снижается до выходной мощности
Коэффициент мощности (номинальное напряжение 120 В переменного тока / 60 Гц)0.99
Коэффициент мощности (номинальное напряжение 230 В переменного тока / 50 Гц)0.99
Запас хода [%]50
Количество выходных цепей1
Макс. остаточная пульсация [мВ]100
Пиковый ток включения (номинальное напряжение 120 В переменного тока / 60 Гц) [A]17
Пиковый ток включения (номинальное напряжение 230 В AC / 50 Гц) [A]11
Ограничение пускового токада
КПД (номинальное напряжение 120 В переменного тока / 60 Гц) [%]93.6
КПД (номинальное напряжение 230 В переменного тока / 50 Гц) [%]94.6
Защита внешнего входа≥ B-16 A / ≥ C-16 A
Понижение [Вт/К]24 (60...70 °C)
Время буферизации сети (номинальное напряжение 120 В переменного тока / 60 Гц) [мс]27
Время буферизации сети (номинальное напряжение 230 В переменного тока / 50 Гц) [мс]27
Входной ток (номинальное напряжение 120 В переменного тока / 60 Гц) [A]8.6
Входной ток (номинальное напряжение 230 В переменного тока / 50 Гц) [A]4.5
Потеря мощности (номинальное напряжение 120 В переменного тока / 60 Гц) [Вт]65.6
Потери мощности (номинальное напряжение 230 В AC / 50 Гц) [Вт]54.8
Защита от обратного питания [В]35

Выходы

Защита от короткого замыканияда
Защита от перегрузкида
Перегрузочные характеристикиРежим икоты; В случае перегрузки / короткого замыкания выход попеременно подает непрерывное питание в течение 2 с, а затем отключается на 17 с.
Тип сигнала DC-OKрелейный выход
Надежность сигнала DC OK60 В ПОСТОЯННОГО ТОКА (0.3 А) / 30 В ПОСТОЯННОГО ТОКА (1 А) / 30 В ПЕРЕМЕННОГО ТОКА (0.5 A)

Условия эксплуатации

Температура окружающей среды [°C]-25...70
Примечание по температуре окружающей среды
соблюдать свободное пространство для конвекции (см. инструкцию по эксплуатации)
Температура хранения [°C]-40...85
Макс. относительная влажность воздуха [%]95; (IEC 60068-2-30)
ЗащитаIP 20; (EN 60529)
Степень загрязнения2; (IEC 62103: токопроводящие загрязнения не допускаются)

Испытания / допуски

ЭМС
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2Класс A
Виброустойчивость
МЭК 60068-2-6±1,6 мм 2...17,8 Гц / 1 г 17,8...500 Гц
Ударопрочность
IEC 60068-2-2715 г 6 мс / 10 г 11 мс
Коррекция коэффициента мощности (PFC)met

Механические данные

Вес [г]2044.5
Тип монтажарельс; (TH35 (EN 60715))
Размеры [мм]124 x 126 x 132.6
Материалыстальной лист

Дисплеи / рабочие элементы

Дисплей
DC OK 1 x светодиод
перегрузка1 x светодиод

Примечания

Примечания
Последовательное соединение выходов применимо только для идентичных устройств макс. Общее напряжение 150 В постоянного тока
Количество в упаковке1 шт.

Электрическое подключение

Подключениевинтовые клеммы:

Диаграммы и графики

блок-схема
Диаграммы и графики E84016
выходные характеристики
Диаграммы и графики E84016
характеристическая кривая для степени эффективности / потери мощности
Диаграммы и графики E84016
характерная линия для понижения напряжения
Диаграммы и графики E84016
характерная линия для времени буферизации сети
Диаграммы и графики E84016
