Переключаемый источник питания 24 В DC IFM PSU-3AC/24VDC-40A

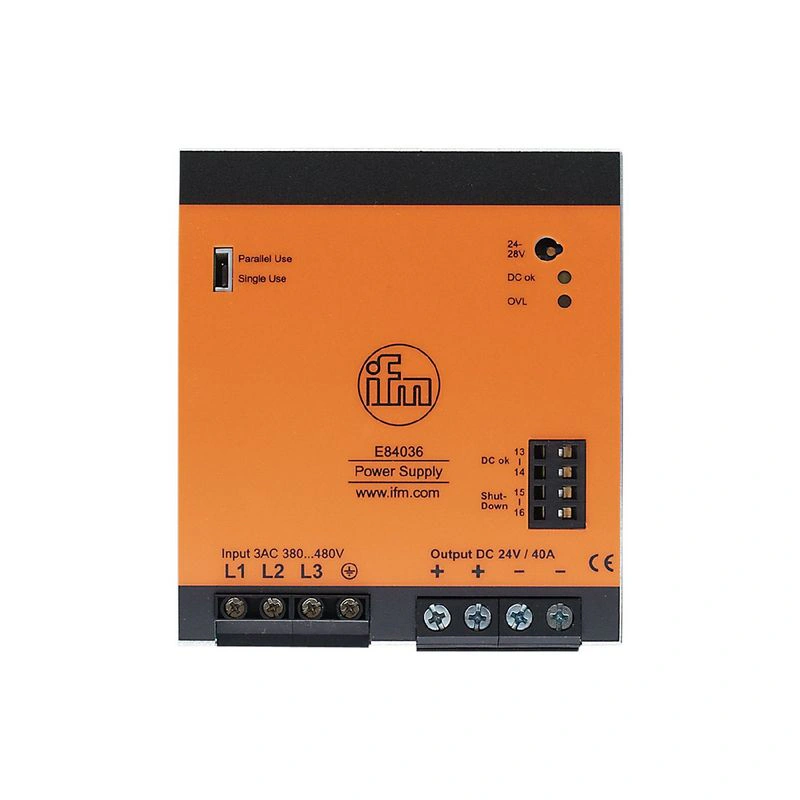

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Переключаемый источник питания 24 В DC

E84036

Артикул PSU-3AC/24VDC-40A
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Частота переменного тока [Гц] 47...64
Допуск на рабочее напряжение [%] 15...20
Номинальное напряжение переменного тока [В] < 400
Диапазон входного напряжения переменного тока [В] 380...480
Выходное напряжение постоянного тока [В] 24...28
Класс защиты I; (IEC 61140)

Описание производителя

Переключаемый источник питания 24 В DC Для регулируемого питания контроллеров, датчиков, исполнительных механизмов и промышленной электроники Низкие потери мощности благодаря высокому КПД Высокое время буферизации в сети Возможность отключения устройства с помощью импульсного захвата Большой запас мощности

Технические данные PSU-3AC/24VDC-40A

Электрические данные

Частота переменного тока [Гц]47...64
Допуск на рабочее напряжение [%]15...20
Номинальное напряжение переменного тока [В]< 400
Диапазон входного напряжения переменного тока [В]380...480
Выходное напряжение постоянного тока [В]24...28
Класс защитыI; (IEC 61140)
Защита от перенапряженияда; (< 32 DC)
Выходное напряжение [В]регулируемый; выходное напряжение до SELV, PELV
Макс. выходной ток при мин. выходное напряжение [A]40
Макс. выходной ток при макс. выходное напряжение [A]34.3
Макс. пиковый выходной ток при мин. выходное напряжение [A]60
Макс. пиковый выходной ток при макс. выходное напряжение [A]51.5
Выходная мощность (постоянная) [Вт]960
Выходная мощность (пиковая) [Вт]1440
Примечание по выходной мощности (пиковая) [Вт]
при потреблении > 4 с мощность автоматически снижается до выходной мощности
Коэффициент мощности (номинальное напряжение 400 В переменного тока / 50 Гц)0.88
Примечание по коэффициенту мощности (номинальное напряжение 400 В переменного тока / 50 Гц)
при симметричном фазном напряжении
Коэффициент мощности (номинальное напряжение 480 В переменного тока / 50 Гц)0.9
Примечание по коэффициенту мощности (номинальное напряжение 480 В переменного тока / 50 Гц)
при симметричном фазном напряжении
Запас мощности [%]50
Количество выходных цепей1
Макс. остаточная пульсация [мВ]100
Пиковый ток включения (номинальное напряжение 400 В переменного тока / 60 Гц) [A]4.5
Пиковый ток включения (номинальное напряжение 480 В AC / 50 Гц) [A]4.5
Ограничение пускового токада
КПД (номинальное напряжение 400 В переменного тока / 60 Гц) [%]95.3
КПД (номинальное напряжение 480 В переменного тока / 50 Гц) [%]95.2
Защита внешнего входа≥ B-6 A / ≥ C-6 A
Понижение [Вт/К]24 (60...70 °C)
Время буферизации сети (номинальное напряжение 400 В переменного тока / 60 Гц) [мс]25
Время буферизации сети (номинальное напряжение 480 В переменного тока / 50 Гц) [мс]25
Входной ток (номинальное напряжение 400 В переменного тока / 60 Гц) [A]1.65
Входной ток (номинальное напряжение 480 В переменного тока / 50 Гц) [A]1.35
Потеря мощности (номинальное напряжение 400 В переменного тока / 60 Гц) [Вт]47.3
Потери мощности (номинальное напряжение 480 В переменного тока / 50 Гц) [Вт]48.4
Защита от обратного питания [В]35

Выходы

Защита от короткого замыканияда
Защита от перегрузкида
Перегрузочные характеристикипостоянный выходной ток
Тип сигнала DC-OKрелейный выход
Надежность сигнала DC OK60 В ПОСТОЯННОГО ТОКА (0.3 A) / 30 В ПОСТОЯННОГО ТОКА (1 A) / 30 В ПЕРЕМЕННОГО ТОКА (0.5 A)

Условия эксплуатации

Температура окружающей среды [°C]-25...70
Примечание по температуре окружающей среды
учитывайте свободное пространство для конвекции (см. инструкцию по эксплуатации)
Температура хранения [°C]-40...85
Макс. относительная влажность воздуха [%]95; (IEC 60068-2-30)
ЗащитаIP 20; (EN 60529)
Степень загрязнения2; (IEC 62103: токопроводящие загрязнения не допускаются)

Испытания / допуски

ЭМС
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2Класс A
Виброустойчивость
IEC 60068-2-6±1,6 мм 2...17,8 Гц / 1 г 17,8...500 Гц
Ударопрочность
IEC 60068-2-2715 г 6 мс / 10 г 11 мс
Коррекция коэффициента мощности (КРМ)met

Механические данные

Вес [г]1754.5
Тип монтажарейка; (TH35 (EN 60715))
Размеры [мм]124 x 110 x 130.7
Материалыстальной лист

Дисплеи / элементы управления

Дисплей
DC ok 1 x светодиод
перегрузка1 x светодиод

Примечания

Примечания
Последовательное соединение выходов применимо только к идентичным устройствам до макс. 150 В постоянного тока общее напряжение
Количество в упаковке1 шт.

Электрическое подключение

Подключениевинтовые клеммы:

Диаграммы и графики

блок-схема
Диаграммы и графики E84036
выходные характеристики
Диаграммы и графики E84036
характеристическая кривая для степени эффективности / потери мощности
Диаграммы и графики E84036
характерная линия для понижения напряжения
Диаграммы и графики E84036
характеристическая линия для времени буферизации в сети
Диаграммы и графики E84036
