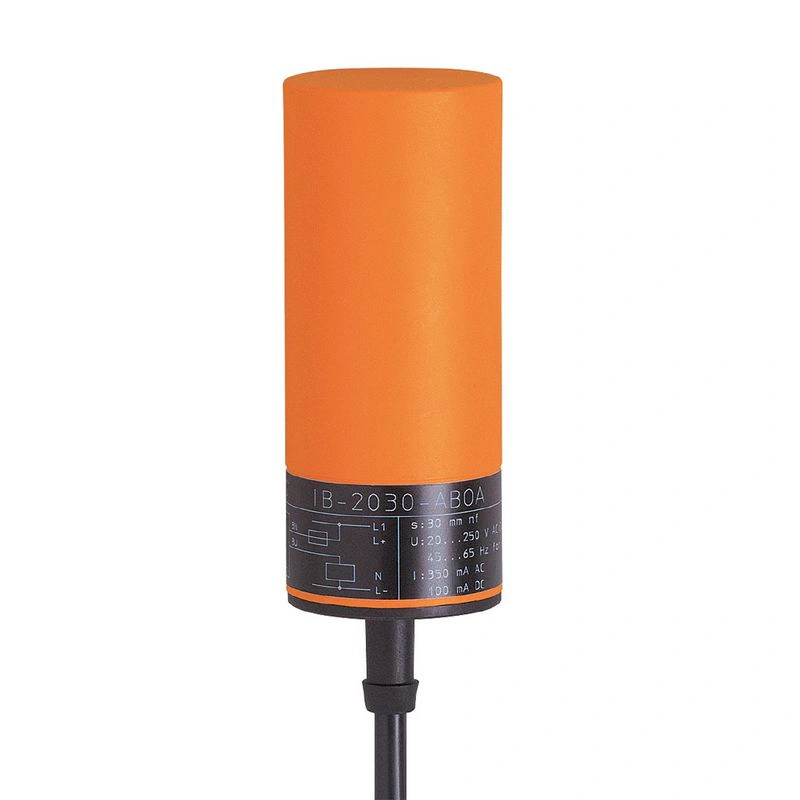

Характеристики изделия
| Функция вывода | нормально открытый |
| Диапазон измерения [мм] | 20 |
| Корпус | цилиндрический |
| Размеры [мм] | Ø 34 / L = 82 |
Электрические данные
| Рабочее напряжение [В] | 20…250 AC/DC |
| Класс защиты | II |
| Защита от обратной полярности | нет |
Выходы
| Функция вывода | нормально открытый |
| Макс. падение напряжения коммутационный выход DC [В] | 6 |
| Макс. падение напряжения переключающий выход AC [В] | 6.5 |
| Минимальный ток нагрузки [мА] | 5 |
| Макс. ток утечки [мА] | 1 (250 В ПЕРЕМЕННОГО ТОКА) / 0.8 (140 В ПЕРЕМЕННОГО ТОКА) / 0.8 (24 В ПОСТОЯННОГО ТОКА) |
| Постоянный номинальный ток коммутационного выхода AC [мА] | 250; (350 (…50 °C)) |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Номинальный ток кратковременного включения коммутационного выхода [мА] | 2200; (20 мс / 0,5 Гц) |
| Частота коммутации переменного тока [Гц] | 25 |
| Частота коммутации постоянного тока [Гц] | 60 |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Зона обнаружения
| Диапазон измерения [мм] | 20 |
| Реальный диапазон зондирования Sr [мм] | 20 ± 10 % |
| Рабочее расстояние [мм] | 0…16.2 |
Точность / отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0.7 / латунь: 0.5 / алюминий: 0.5 / медь: 0.4 |
| Гистерезис [% от Sr] | 3…15 |
| Дрейф точки переключения [% от Sr] | -10…10 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25…80 |
| Защита | IP 67 |
Испытания / допуски
| ЭМС |
|
Механические данные
| Вес [г] | 209.5 |
| Корпус | цилиндрический |
| Монтаж | возможность скрытого монтажа |
| Размеры [мм] | Ø 34 / L = 82 |
| Материалы | PBT |
Дисплеи / элементы управления
| Дисплей |
|
Электрическое подключение
| Требуемая защита | миниатюрный предохранитель по IEC60127-2 лист 1; ≤ 2 A; быстродействующий |
Принадлежности
| Поставляемые элементы |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение — вилка
| Кабель: 0.5 м, ПВХ |
| Разъем: 1 x M12; кодировка: B |
