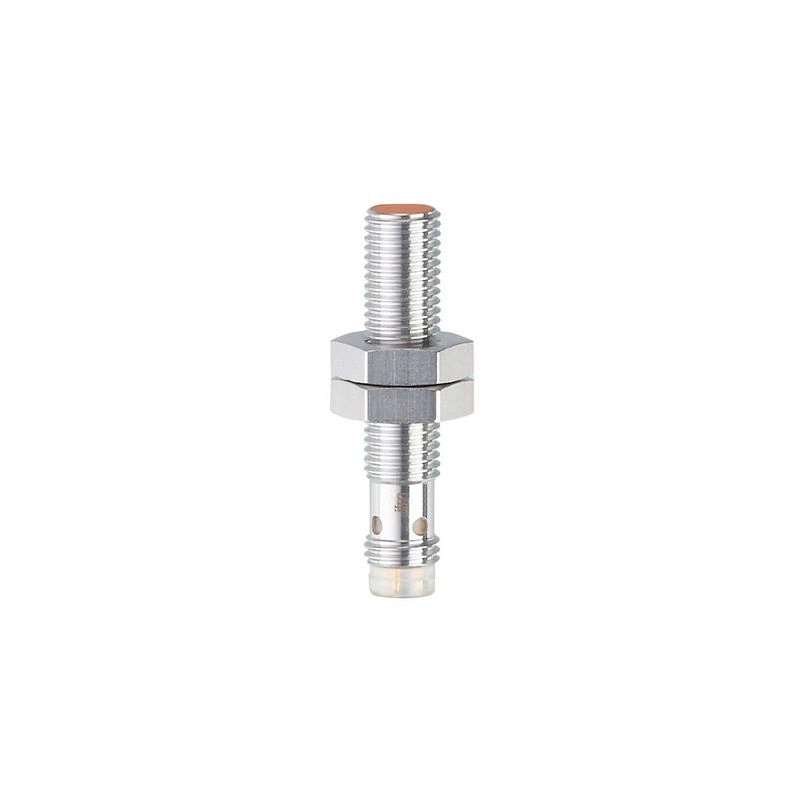

Индуктивный датчик IE5338
Артикул IEBC003BASKG/AS
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Электрический дизайн PNP/NPN
Функция выхода нормально открытый
Диапазон измерения [мм] 3
Корпус тип резьбы
Размеры [мм] M8 x 1 / L = 40
Рабочее напряжение [В] 10...30 DC
Описание производителя
Индуктивный датчик Особенно короткий корпус Для использования в условиях ограниченного пространства Четко видимая индикация состояния переключения Большой радиус действия датчика для обеспечения высокой продолжительности работы Сокращение складских запасов за счет работы в качестве трехпроводного или двухпроводного устройства
Технические данные IEBC003BASKG/AS
Характеристики продукта
| Электрический дизайн | PNP/NPN |
| Функция выхода | нормально открытый |
| Диапазон измерения [мм] | 3 |
| Корпус | резьбовой тип |
| Размеры [мм] | M8 x 1 / L = 40 |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | PNP/NPN |
| Функция выхода | нормально открытый |
| Макс. Падение напряжения на коммутационном выходе постоянного тока [В] | 3.5 |
| Минимальный ток нагрузки [мА] | 2; (только в двухпроводном режиме) |
| Макс. ток утечки [мА] | 0.5; (только при двухпроводном подключении) |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 800 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон измерения [мм] | 3 |
| Реальный диапазон измерения Sr [мм] | 3 ± 10 % |
| Рабочее расстояние [мм] | 0...2.4 |
Точность / отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0.7 / латунь: 0.5 / алюминий: 0.4 / медь: 0.3 |
| Гистерезис [% от Sr] | 1...20 |
| Дрейф точки переключения [мм] | -10...10 |
Условия эксплуатации
| Температура окружающей среды [°C] | 0...60 |
| Защита | IP 65; IP 67; (с гнездом ifm, привинченным должным образом) |
Испытания / допуски
| ЭМС |
| ||||||||||
| MTTF [годы] | 1858 | ||||||||||
| Встроенное программное обеспечение в комплекте | да | ||||||||||
| Допуск UL |
|
Механические данные
| Вес [г] | 16.5 |
| Корпус | тип резьбы |
| Монтаж | монтируемый заподлицо |
| Размеры [мм] | M8 x 1 / L = 40 |
| Обозначение резьбы | M8 x 1 |
| Материалы | латунь с покрытием белая бронза; чувствительная поверхность: LCP оранжевый; светодиодное окно: PPSU; контргайки: латунь с покрытием из белой бронзы |
| Момент затяжки [Нм] | A = 5 мм: 1,5 Нм; B = 2 Нм |
Дисплеи / элементы управления
| Дисплей |
|
Аксессуары
| Поставляемые изделия |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение - вилка
| Разъем: 1 x M8; кодировка: A |
Диаграммы и графики
Установка |
