Описание производителя

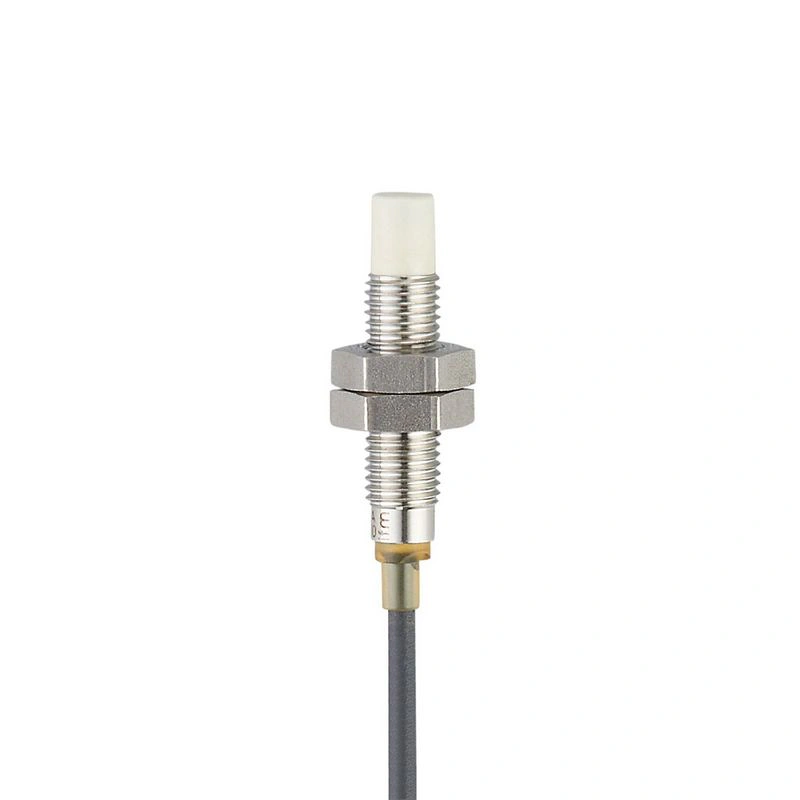

Индуктивный датчик Подходит для промышленных, мобильных, охлаждающих и смазочных систем Высокая степень защиты, соответствующая требованиям жестких промышленных условий Поправочный коэффициент 1: постоянный диапазон измерения для всех металлов Очень высокая частота переключения Устойчивость к вибрациям и ударам
Характеристики изделия
| Электрическое исполнение | NPN |
| Функция вывода | нормально открытый |
| Диапазон измерения [мм] | 6 |
| Корпус | резьбовой тип |
| Размеры [мм] | M8 x 1 / L = 37.5 |
Применение
| Специальная функция | Увеличенный диапазон чувствительности; Поправочный коэффициент K = 1; Невосприимчивость к магнитному полю |
| Применение | Промышленное применение / автоматизация производства |
| Невосприимчивость к магнитному полю | да |
| Макс. устойчивость к магнитному полю [мТл] | 300 |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC |
| Потребляемый ток [мА] | < 20 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | NPN |
| Функция выхода | нормально открытый |
| Макс. Падение напряжения коммутационного выхода DC [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации DC [Гц] | 2000 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон чувствительности [мм] | 6 |
| Реальный диапазон измерения Sr [мм] | 6 ± 10 % |
| Рабочее расстояние [мм] | 0...4.86 |
| Увеличенный диапазон чувствительности | да |
Точность / отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 1 / латунь: 1 / алюминий: 1 / медь: 1 |
| Гистерезис [% от Sr] | 3...15 |
| Дрейф точки переключения [% от Sr] | -10...10 |
| Поправочный коэффициент K = 1 | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -40...85 |
| Защита | IP 65; IP 66; IP 67; IP 68; IP 69K |
Испытания / допуски
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 10 В/м | | EN 61000-4-4 Разрыв | 2 кВ | | EN 61000-4-6 ВЧ-излучение | 10 V | | EN 55011 | класс B |
|
| Виброустойчивость | | EN 60068-2-6 Fc | 20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям |
|
| Ударопрочность | | EN 60068-2-27 Ea | 100 г 11 мс полусинусоида; 3 толчка в каждом направлении по 3 координатным осям |
|
| Непрерывная ударопрочность | | EN 60068-2-27 | 40 g 6 мс; 4000 ударов в каждом направлении по 3 координатным осям |
|
| Быстрое изменение температуры | | EN 60068-2-14 Na | TA = -40 °C; TB = 85 °C; t1 = 30 мин; t2 = < 10 с; 50 циклов |
|
| Испытание солевым туманом | | EN 60068-2-52 Kb | уровень серьезности 5 (4 цикла испытаний) |
|
| MTTF [годы] | 747 |
| Встроенное программное обеспечение включено | да |
| одобрение UL | | Ta | -25...70 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение/ток | | Одобрение UL нет. | A013 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 45 |
| Корпус | резьбовой тип |
| Монтаж | без возможности скрытого монтажа |
| Размеры [мм] | M8 x 1 / L = 37.5 |
| Обозначение резьбы | M8 x 1 |
| Материалы | нержавеющая сталь (1.4404 / 316L); чувствительная поверхность: LCP белый; светодиодное окно: PEI; контргайки: нержавеющая сталь (1.4404 / 316L) |
| Момент затяжки [Нм] | A = 6 мм: 2 Нм; B: 5 Нм |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Соединение | Кабель: 2 м, полиуретан; 3 x 0.14 мм² |
Диаграммы и графики
Индуктивный датчик
