Описание производителя

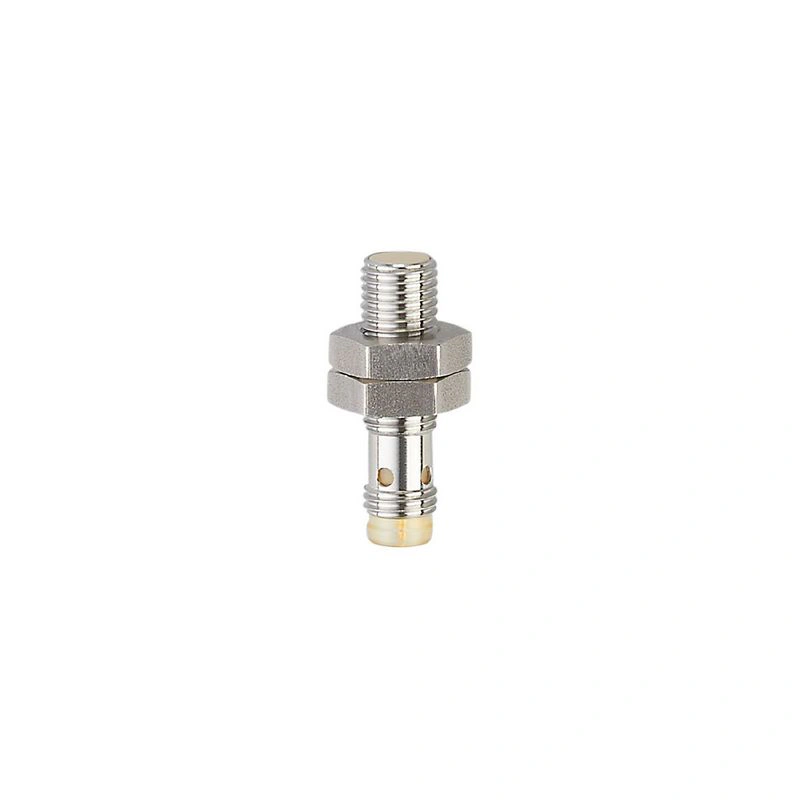

Индуктивный датчик Подходит для промышленных, мобильных, охлаждающих и смазочных систем Высокая степень защиты, отвечающая требованиям жестких промышленных условий Гибкость использования благодаря широкому диапазону рабочих температур Надежное обнаружение благодаря большому диапазону чувствительности и малым допускам датчиков Сокращение объемов хранения благодаря широкому спектру применения
Характеристики изделия
| Электрическое исполнение | PNP |
| Функция выхода | нормально закрытый |
| Диапазон измерения [мм] | 3 |
| Корпус | резьбовой тип |
| Размеры [мм] | M8 x 1 / L = 30 |
Применение
| Специальная функция | Позолоченные контакты; Увеличенный диапазон чувствительности |
| Применение | Подходит для промышленного, мобильного применения, охлаждения и смазки; Промышленное применение / автоматизация производства |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC |
| Потребляемый ток [мА] | < 20 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Электрическая конструкция | PNP |
| Функция выхода | нормально закрытый |
| Макс. падение напряжения коммутационный выход постоянного тока [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 1500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон измерения [мм] | 3 |
| Реальный диапазон измерения Sr [мм] | 3 ± 10 % |
| Рабочее расстояние [мм] | 0...2.43 |
| Увеличенный диапазон чувствительности | да |
Точность / отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0.7 / латунь: 0.4 / алюминий: 0.4 / медь: 0.3 |
| Гистерезис [% от Sr] | 1...15 |
| Дрейф точки переключения [% от Sr] | -10...10 |
Условия эксплуатации
| Температура окружающей среды [°C] | -40...85 |
| Защита | IP 65; IP 66; IP 67; IP 68; IP 69K; (с надлежащим образом привинченной розеткой ifm) |
Испытания / допуски
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 ВЧ-излучение | 10 В/м | | EN 61000-4-4 Разрыв | 2 кВ | | EN 61000-4-6 ВЧ-излучение | 10 V | | EN 55011 | класс B |
|
| Устойчивость к вибрации | | EN 60068-2-6 Fc | 20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям |
|
| Ударопрочность | | EN 60068-2-27 Ea | 100 g 11 мс полусинус; по 3 удара в каждом направлении 3 координатных осей |
|
| Непрерывная ударопрочность | | EN 60068-2-27 | 40 g 6 мс; 4000 ударов в каждом направлении по 3 координатным осям |
|
| Быстрое изменение температуры | | EN 60068-2-14 Na | TA = -40 °C; TB = 85 °C; t1 = 30 мин; t2 = < 10 с; 50 циклов |
|
| Испытание солевым туманом | | EN 60068-2-52 Kb | уровень серьезности 5 (4 цикла испытаний) |
|
| Сроки наработки на отказ [годы] | 1465 |
| Встроенное программное обеспечение в комплекте | да |
| Допуск UL | | Ta | -25...80 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение/ток | | Утверждение UL нет. | A017 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 3.1 |
| Корпус | резьбовой тип |
| Монтаж | возможность скрытого монтажа |
| Размеры [мм] | M8 x 1 / L = 30 |
| Обозначение резьбы | M8 x 1 |
| Материалы | нержавеющая сталь (1.4404 / 316L); чувствительная поверхность: LCP белый; окно светодиода: PEI; контргайки: нержавеющая сталь (1.4404 / 316L) |
| Момент затяжки [Нм] | A = 5 мм: 2 Нм; B: 5 Нм |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 4 x 90° светодиода, желтый |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение - вилка
| Подключение | Разъем: 1 x M8; кодировка: A; контакты: позолоченные |
Диаграммы и графики
Индуктивный датчик
