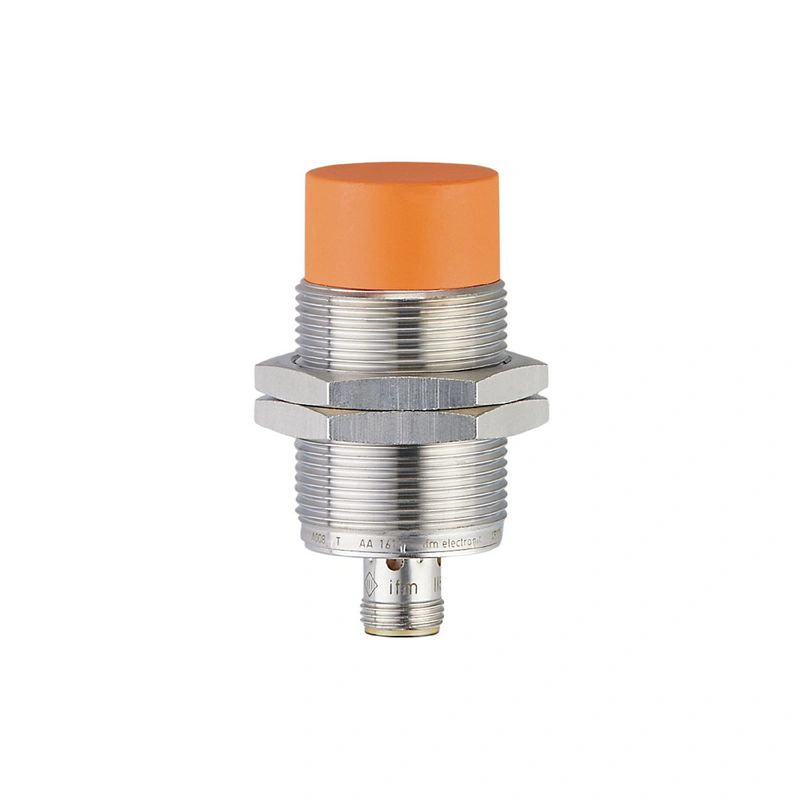

Name: II5984
Brand: IFM Electronic
SKU: IIK4022-FRKG/IO/US-104
Availability: InStock

Характеристики изделия

Электрическое исполнение	PNP/NPN; (с возможностью параметрирования)
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Коммуникационный интерфейс	IO-Link
Корпус	резьбовой тип
Размеры [мм]	M30 x 1.5 / L = 65

Электрические данные

Рабочее напряжение [В]	10…30 DC
Потребляемый ток [мА]	< 15
Класс защиты	III
Защита от обратной полярности	да

Выходы

Электрическая конструкция	PNP/NPN; (с возможностью параметрирования)
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения переключающий выход DC [В]	2.5
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Частота коммутации постоянного тока [Гц]	100
Защита от короткого замыкания	да
Защита от перегрузки	да

Зона обнаружения

Точка переключения IO-Link [мм]	4.3…21.5; (с возможностью параметрирования)
Диапазон измерения IO-Link [мм]	2.3…23

Точность / отклонения

Поправочный коэффициент

сталь: 1 / нержавеющая сталь: 0.7 / латунь: 0.5 / алюминий: 0.5 / медь: 0.4

Гистерезис [% от Sr]

3…15

Примечание по гистерезису

параметрируемый

Погрешность линейности IO-Link [%]

± 2; (от конечного значения диапазона измерений)

Повторяемость аналогового выхода [%]

± 1; (от конечного значения диапазона измерений)

Температурный коэффициент [%/K vom MEW]

± 0,3

Температурный дрейф

± 10 %; (от конечного значения диапазона измерений)

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

стандарт SDCI

МЭК 61131-9

Профили

Интеллектуальный датчик: Идентификация и диагностика; многоканальный датчик с двумя уставками, тип 0 Generic Profiled Sensor; Teach Channel

Режим SIO

да

Требуемый тип порта ведущего устройства

Min. время цикла процесса [мс]

3.2

Данные процесса IO-Link (циклические)

функция	длина бита
значение процесса	16
статус устройства	4
двоичная коммутационная информация	2

Функции IO-Link (ациклические)

счетчик циклов переключения; счетчик циклов включения; счетчик часов работы; внутренняя температура; метка для конкретного применения

Поддерживаемые идентификаторы устройств

Тип операции	Идентификатор устройства
По умолчанию	1344

Примечание

Дополнительную информацию см. в PDF-файле IODD по ссылке "Загрузки"

Условия эксплуатации

Температура окружающей среды [°C]	-40…85
Защита	IP 65; IP 66; IP 67; IP 68; IP 69K

Испытания / утверждения

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	10 В/м
EN 61000-4-4 Burst	2 кВ
EN 61000-4-6 ВЧ-излучение	10 V
EN 55011	класс B

Виброустойчивость

EN 60068-2-6 Fc

20 g (10…3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям

Ударопрочность

EN 60068-2-27 Ea

100 g 11 мс полусинусоида; 3 удара в каждом направлении по 3 координатным осям

Непрерывная ударопрочность

EN 60068-2-27 Ea

40 g 6 мс; 4000 ударов в каждом направлении по 3 координатным осям

Быстрое изменение температуры

EN 60068-2-14 Na

TA = -40 °C; TB = 85 °C; t1 = 30 мин; t2 = < 10 с; 50 циклов

Сроки наработки на отказ [годы]

599

Встроенное программное обеспечение в комплекте

да

Допуск UL

Ta	-25…70 °C
Тип корпуса	Тип 1
источник питания	Ограниченное напряжение/ток
Одобрение UL нет.	A034
Номер файла UL	E174191

Механические данные

Вес [г]	112.6
Корпус	тип резьбы
Монтаж	возможность монтажа не заподлицо
Размеры [мм]	M30 x 1.5 / L = 65
Обозначение резьбы	M30 x 1.5
Материалы	латунь с покрытием из белой бронзы; чувствительная поверхность: PBT оранжевого цвета; окно светодиода: PEI; контргайки: латунь с покрытием из белой бронзы

Дисплеи / элементы управления

Дисплей

состояние переключения

4 x LED, желтые лампы

Аксессуары

Поставляемые изделия

контргайки: 2

Примечания

Количество в упаковке

1 шт.

Электрическое подключение – вилка

Соединение

Разъем: 1 x M12; кодировка: A
