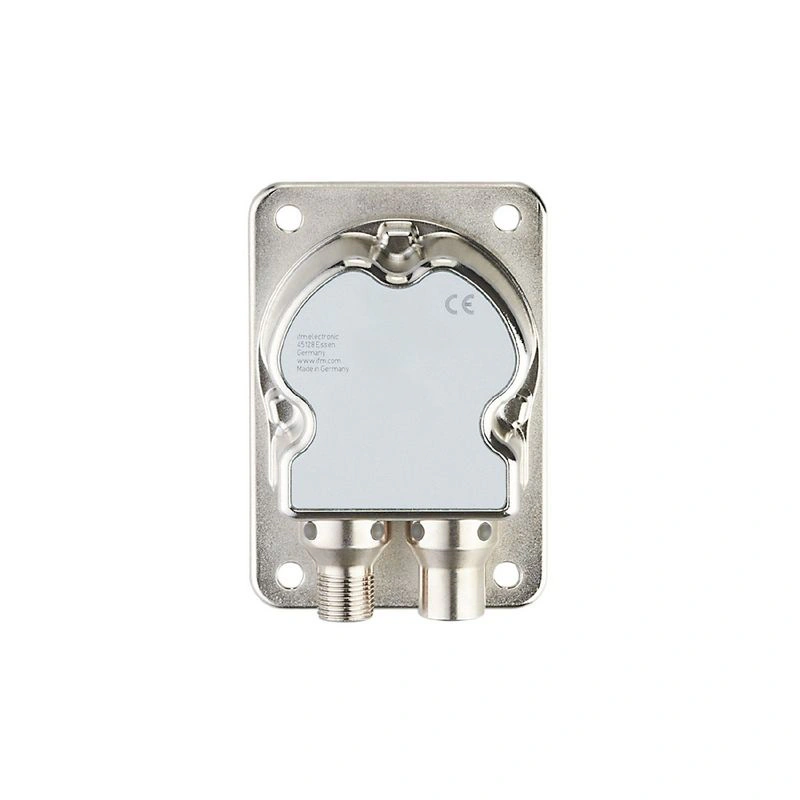

Датчик наклона IFM INC-M2M090C -KG/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик наклона

JN2101

Артикул INC-M2M090C -KG/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество осей измерения 2
Угловой диапазон [°] -45...45
Принцип работы статическое напряжение
Применение Высокоточное измерение наклона по 2 осям для мобильных приложений
Рабочее напряжение [В] 9.2...30 DC
Потребляемый ток [мА] 70; (24 В ПОСТОЯННОГО ТОКА, 25 °C)

Описание производителя

Датчик наклона Точное измерение углов наклона по осям X и Y Высокая точность измерения во всем диапазоне углов по двум осям Регулировка нулевой точки, направления отсчета и предельной частоты Компактный и прочный корпус Высокопроизводительный интерфейс CAN для различных коммуникационных задач

Технические данные INC-M2M090C -KG/US

Характеристики продукта

Измерение наклона
Количество осей измерения2
Угловой диапазон [°]-45...45

Применение

Принцип работыстатическое напряжение
ПрименениеВысокоточное измерение наклона по 2 осям для мобильных приложений

Электрические данные

Рабочее напряжение [В]9.2...30 DC
Потребляемый ток [мА]70; (24 В ПОСТОЯННОГО ТОКА, 25 °C)
Макс. потребляемый ток [мА]405; (9,2 В ПОСТОЯННОГО ТОКА; -40 °C)
Мин. сопротивление изоляции [MΩ]100; (500 В ПОСТОЯННОГО ТОКА)
Класс защитыIII
Защита от обратной полярностида
Защита от обратной полярностида
Время задержки включения [с]300; (время разогрева; макс. время инициализации: 1000 мс)

Диапазон измерения/установки

Принцип измеренияМЭМС емкостной
Измерение наклона
Количество осей измерения2
Угловой диапазон [°]-45...45
Предельная частота [Гц]0.5...10; (с возможностью параметрирования)

Точность / отклонения

Точность [°]≤ ± 0,01; (абсолютная)
Гистерезис [°]≤ ± 0,05
Повторяемость [°]≤ ± 0,01
Разрешение [°]0.01; (с возможностью параметрирования)
Температурный коэффициент [1/K]≤ ± 0,0008 °

Интерфейсы

Коммуникационный интерфейсCAN
Количество интерфейсов CAN1
Терминирующий резисторда; (внутренний ; с возможностью параметрирования)
CAN
ПротоколCANopen
Заводские настройки
Скорость передачи данных: 125 кБит/с
идентификатор узла: 10
ВерсияCiA DS301 V4.2.0; DSP-410 V2.0.0; CiA 306 V1.3.0

Условия эксплуатации

Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
ЗащитаIP 65; IP 67; IP 68; IP 69K

Испытания / допуски

ЭМС
DIN EN 61000-4-2 ESD4 кВ CD / 8 кВ AD
DIN EN 61000-4-3 ВЧ-излучение10 В/м
DIN EN 61000-4-4 Разрыв2 кВ
DIN EN 61000-4-6 ВЧ проведено10 V
DIN EN 55022 класс B / CISPR 16-2-330 - 1000 МГц
CISPR 25 ECE R 1030 - 1000 МГц узкополосный и широкополосный
ISO 11452-2 ECE R 1020 - 2000 МГц / 30 В/м
ISO 7637-2 ECE R 10импульсы 1, 2a, 2b, 3a, 3b, 4 и излучение импульсов при работе, включении, выключении
ISO 7637-3- 80 В импульс a / + 80 В импульс b
Ударопрочность
DIN EN 60068-2-27100 g 1 мс / 10000 ударов по оси (X/Y)
DIN EN 60068-2-2930 g 6 мс / 24000 удар (удар)
Виброустойчивость
DIN EN 60068-2-6410...2000 Гц Испытание VII / случайное, место установки кузова автомобиля
DIN EN 60068-2-610...500 Гц / 10 g 10 циклов/ось, синус
Испытание солевым туманом
DIN EN 60068-2-52уровень серьезности 5 (автотранспортное средство)
Влажный нагрев
DIN EN 60068-2-30Циклическая верхняя температура 55 °C / 95 % относительной влажности 2 цикла по 24 ч
MTTF [годы]372
СтандартСоответствует ECE R 10, rev. 5; ISO 7637-3: 2007-07

Механические данные

Вес [г]415.5
Размеры [мм]90 x 62 x 33.2
Материалыкорпус: литой никелированный цинк

Дисплеи / элементы управления

Дисплей
предэксплуатационный режим1 x светодиод, зеленый
рабочий режим1 x светодиод, зеленый мигающий
неисправность1 x светодиод, красный

Принадлежности

Поставляемые предметы
Защитная крышка: 1

Примечания

Количество в упаковке1 шт.

Электрическое подключение - CAN-In

Разъем: 1 x M12; кодировка: A

Электрическое подключение - CAN-Out

Разъем: 1 x M12; кодировка: A
