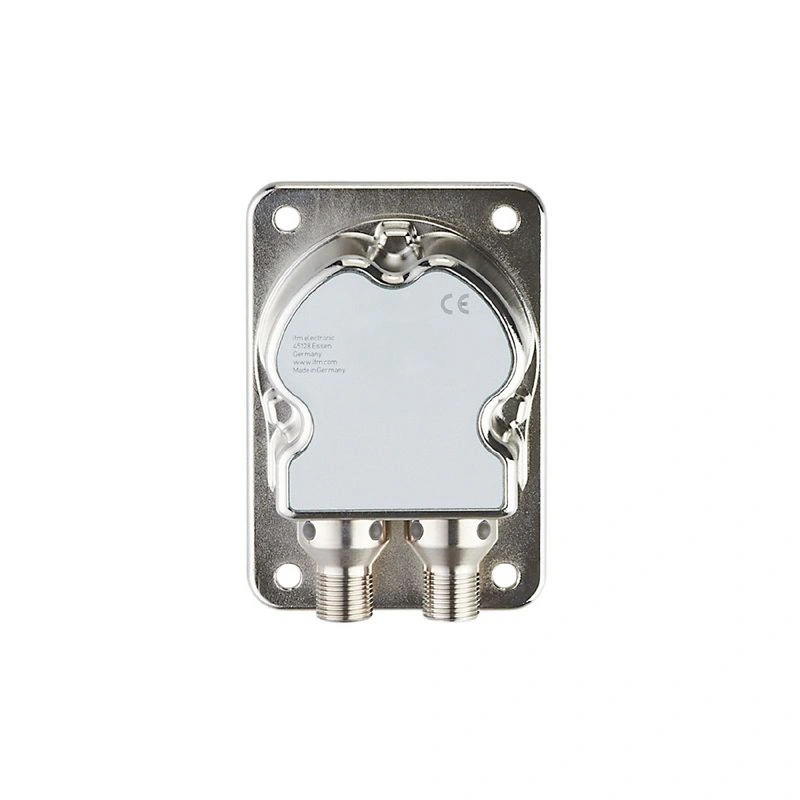

Датчик наклона IFM INC-M2M090ABIAKG/US
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик наклона

JN2201

Артикул INC-M2M090ABIAKG/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество осей измерения 2
Угловой диапазон [°] ± 45
Принцип работы статический
Применение Высокоточное измерение наклона по 2 осям для мобильных и промышленных применений
Рабочее напряжение [В] 9.2...30 DC; (выходное напряжение: 12...30 DC; IO-Link: 18...30 DC)
Потребляемый ток [мА] 100; (24 В ПОСТ. ТОКА, 25 °C)

Описание производителя

Датчик наклона Точное измерение углов наклона по осям X и Y Высокая точность измерения в общем угловом диапазоне по двум осям С двумя программируемыми коммутируемыми выходами, двумя масштабируемыми аналоговыми выходами и IO-Link Компактный и прочный корпус Высокая степень защиты, отвечающая требованиям жестких промышленных условий

Технические данные INC-M2M090ABIAKG/US

Характеристики изделия

Измерение наклона
Количество осей измерения2
Угловой диапазон [°]± 45

Применение

Принцип работыстатический
ПрименениеВысокоточное измерение наклона по 2 осям для мобильных и промышленных применений

Электрические данные

Рабочее напряжение [В]9.2...30 DC; (выходное напряжение: 12...30 DC; IO-Link: 18...30 DC)
Потребляемый ток [мА]100; (24 В ПОСТ. ТОКА, 25 °C)
Макс. потребляемый ток [мА]380; (9,2 В ПОСТОЯННОГО ТОКА; -40 °C)
Класс защитыIII
Защита от обратной полярностида
Защита от обратной полярностида
Время задержки включения [с]300; (время прогрева; макс. время инициализации: 1000 мс)

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 2

Выходы

Общее количество выходов4
Выходной сигналаналоговый сигнал; коммутационный сигнал
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходанормально открытый / нормально закрытый; (программируется)
Макс. падение напряжения коммутационный выход постоянного тока [В]2.5
Постоянный номинальный ток коммутируемого выхода DC [мА]125; (125 мА (85° C); 200 мА (60° C); 250 мА (40° C))
Количество аналоговых выходов2
Аналоговый токовый выход [мА]4...20; (в случае неисправности: 2 мА)
Макс. нагрузка [Ω]220; (220 (9,2...15 В) / 500 (15...30 В))
Аналоговый выход напряжения [В]2...10; (в случае неисправности: 1 В)
Мин. сопротивление нагрузки [Ω]1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
Точность аналогового выхода [%]≤ 1
Защита от короткого замыканияда
Защита от перегрузкида

Диапазон измерения/установки

Принцип измеренияМЭМС емкостной
Измерение наклона
Количество осей измерения2
Угловой диапазон [°]± 45
Предельная частота [Гц]0.5...10; (с возможностью параметрирования)

Точность / отклонения

Точность [°]≤ ± 0,01; (абсолютный)
Гистерезис [°]≤ ± 0,05
Повторяемость [°]≤ ± 0,01
Разрешение [°]0.01
Температурный коэффициент [1/K]≤ ± 0,0008 °

Программное обеспечение / программирование

Параметры настройки параметровугол (X/Y); гистерезис / окно; точки переключения; логика переключения; индикация неисправностей; самодиагностика; токовый/напряженный выход

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9 CDV
ПрофилиИнтеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
Режим SIOда
Требуемый тип ведущего портаA
Аналоговые данные процесса2
Двоичные данные процесса2
Мин. время цикла процесса [мс]5
Поддерживаемые идентификаторы устройств
Вид эксплуатацииDeviceID
По умолчанию417

Условия эксплуатации

Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
ЗащитаIP 65; IP 67; IP 68; IP 69K

Испытания / допуски

ЭМС
DIN EN 61000-4-2 ESD4 кВ CD / 8 кВ AD
DIN EN 61000-4-3 ВЧ-излучение10 В/м
DIN EN 61000-4-4 Разрыв2 кВ
DIN EN 61000-4-6 ВЧ проводимый10 V
DIN EN 55022 класс B / CISPR 16-2-330 - 1000 МГц
CISPR 25 ECE R 1030 - 1000 МГц узкополосный и широкополосный
ISO 11452-2 ECE R 1020 - 2000 МГц / 30 В/м
ISO 7637-2 ECE R 10импульсы 1, 2a, 2b, 3a, 3b, 4 и излучение импульсов при работе, включении, выключении
ISO 7637-3- 80 В импульс a / + 80 В импульс b
Ударопрочность
DIN EN 60068-2-27100 g 1 мс / 10000 ударов по оси (X/Y)
DIN EN 60068-2-2930 g 6 мс / 24000 ударов (удар)
Виброустойчивость
DIN EN 60068-2-6410...2000 Гц Испытание VII / случайное, место установки кузов автомобиля
DIN EN 60068-2-610...500 Гц / 10 г 10 циклов/ось, синус
Испытание солевым туманом
DIN EN 60068-2-52уровень серьезности 5 (автотранспорт)
Влажный нагрев
DIN EN 60068-2-3055 °C циклическая верхняя температура / 95 % rh 2 цикла по 24 ч
MTTF [годы]176
СтандартСоответствует стандарту ECE R 10, rev. 5; ISO 7637-3: 2007-07

Механические данные

Вес [г]451
Размеры [мм]90 x 62 x 33.2
Материалыкорпус: литой цинк с никелированным покрытием

Дисплеи / рабочие элементы

Дисплей
работа1 x светодиод, зеленый
точка переключения1 x светодиод, желтый

Принадлежности

Поставляемые предметы
Защитная крышка

Примечания

Количество в упаковке1 шт.

Электрическое подключение - цифровой

Разъем: 1 x M12; кодировка: A

Электрическое подключение - аналог

Разъем: 1 x M12; кодировка: A

Другие данные

Диапазон измерения/установки
измерение наклона
мин.макс.
точка переключенияSP1[°]-89.0090.00
точка сбросаrP1[°]-90.0089.00
точка переключенияSP2[°]-89.0090.00
точка сбросаrP2[°]-90.0089.00
Точка начала аналогового сигналаASP1[°]-90.0089.00
Аналоговая конечная точкаAEP1[°]-89.0090.00
Аналоговая начальная точкаASP2[°]-90.0089.00
Аналоговая конечная точкаAEP2[°]-89.0090.00
С шагом[°]0.01
