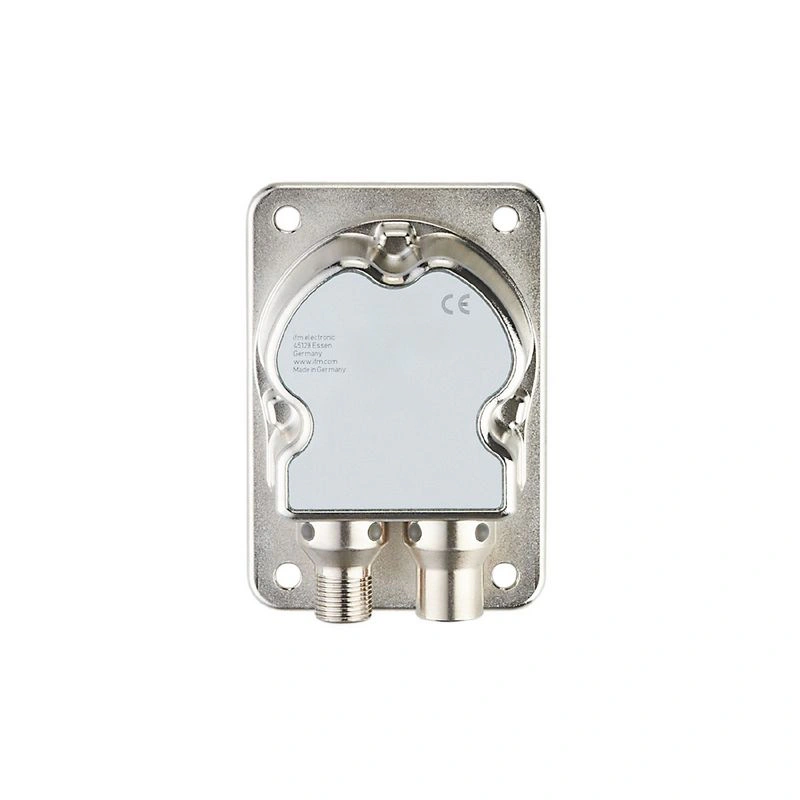

Name: JN2300
Brand: IFM Electronic
SKU: INC-M2M360J-KG/US
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Принцип измерения	МЭМС емкостной
Интерфейс связи	CAN

Измерение наклона
Количество осей измерения	2
Угловой диапазон [°]	0…360 / ± 180

Применение

Принцип работы	статическое
Применение	Высокоточное измерение угла наклона по двум осям для мобильного применения

Электрические данные

Рабочее напряжение [В]	9.2…30 DC
Потребляемый ток [мА]	70; (24 В ПОСТОЯННОГО ТОКА, 25 °С)
Макс. потребление тока [мА]	310; (9,2 В ПОСТ. ТОКА; -40 °C)
Мин. сопротивление изоляции [MΩ]	100; (500 В ПОСТОЯННОГО ТОКА)
Класс защиты	III
Защита от обратной полярности	да
Защита от обратной полярности	да
Время задержки включения [с]	300; (время прогрева; макс. время инициализации: 1000 мс)

Диапазон измерения/установки

Принцип измерения

МЭМС емкостной

Измерение наклона
Количество осей измерения	2
Угловой диапазон [°]	0…360 / ± 180
Предельная частота [Гц]	0.5…10; (с возможностью параметрирования)

Измерение вибрации
Диапазон измерения вибрации [g]	16; (± 2; ± 4; ± 8 г с возможностью параметрирования)
Диапазон измерения вибрации [мм/с]	3200
Диапазон частот [Гц]	0.1…400
Количество измерительных осей	Параметрируемый X/Y/Z

Точность / отклонения

Точность [°]	≤ ± 0,5; (абсолютная)
Гистерезис [°]	≤ ± 0.05
Повторяемость [°]	≤ ± 0,1
Разрешение [°]	0.1
Температурный коэффициент [1/K]	≤ ± 0,02 °

Интерфейсы

Коммуникационный интерфейс	CAN
Количество CAN-интерфейсов	1
Терминирующий резистор	да; (внутренний ; с возможностью параметрирования)

CAN

Протокол

SAE J1939

Заводские настройки

Скорость передачи данных: 250 кБит/с

адрес устройства (ЭБУ): 25

Условия эксплуатации

Температура окружающей среды [°C]	-40…85
Температура хранения [°C]	-40…85
Защита	IP 65; IP 67; IP 68; IP 69K

Тесты / одобрения

ЭМС

DIN EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
DIN EN 61000-4-3 ВЧ-излучение	10 В/м
DIN EN 61000-4-4 Разрыв	2 кВ
DIN EN 61000-4-6 ВЧ проводимый	10 V
DIN EN 55022 класс B / CISPR 16-2-3	30 — 1000 МГц
CISPR 25 ECE R 10	30 — 1000 МГц узкополосные и широкополосные
ISO 11452-2 ECE R 10	20 — 2000 МГц / 30 В/м
ISO 7637-2 ECE R 10	импульсы 1, 2a, 2b, 3a, 3b, 4 и импульсное излучение во время работы, включения, выключения
ISO 7637-3	— 80 В импульс a / + 80 В импульс b

Устойчивость к ударам

DIN EN 60068-2-27	100 g 1 мс / 10000 ударов по оси (X/Y)
DIN EN 60068-2-29	30 g 6 мс / 24000 ударов (удар)

Виброустойчивость

DIN EN 60068-2-64	10…2000 Гц Испытание VII / случайное, место установки кузов автомобиля
DIN EN 60068-2-6	10…500 Гц / 10 g 10 циклов/ось, синус

Испытание солевым туманом

DIN EN 60068-2-52

уровень серьезности 5 (автотранспортное средство)

Влажное тепло

DIN EN 60068-2-30

55 °C циклическая верхняя температура / 95 % относительной влажности 2 цикла по 24 ч

MTTF [годы]

372

Стандарт

Соответствует ECE R 10, rev. 5; ISO 7637-3: 2007-07

Механические данные

Вес [г]	415
Размеры [мм]	90 x 62 x 33.2
Материалы	корпус: литой цинк, никелированный

Дисплеи / элементы управления

Дисплей

Режим работы	1 x светодиод, зеленый
неисправность	1 x светодиод, красный

Принадлежности

Поставляемые изделия

Защитная крышка: 1

Примечания

Количество в упаковке

1 шт.

Электрическое подключение — CAN-In

Разъем: 1 x M12; кодировка: A

Электрическое подключение — CAN-Out

Разъем: 1 x M12; кодировка: A
