Описание производителя

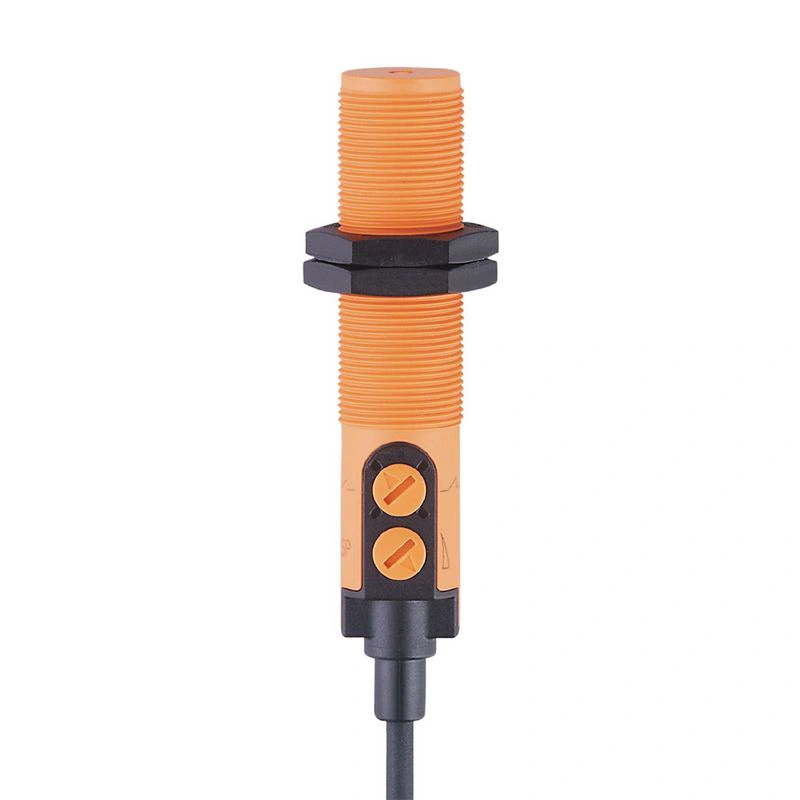

Емкостной датчик Легко регулируемый диапазон срабатывания С индикацией сигнала для точного определения точки переключения Высокая степень защиты в соответствии с требованиями жестких промышленных условий Использование при высоких температурах среды Для определения положения или контроля уровня
Характеристики изделия
| Электрический дизайн | PNP |
| Функция выхода | нормально открытый / нормально закрытый; (выбирается) |
| Диапазон чувствительности [мм] | 0.5...30 |
| Интерфейс связи | IO-Link |
| Корпус | резьбовой тип |
| Размеры [мм] | M18 x 1 / L = 92.5 |
Применение
| Специальная функция | Оптическое приспособление для настройки |
| Температура среды [°C] | -25...110 |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC |
| Потребляемый ток [мА] | < 22 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Электрический дизайн | PNP |
| Функция выхода | нормально открытый / нормально закрытый; (выбирается) |
| Макс. Падение напряжения на коммутируемом выходе DC [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 200 |
| Частота коммутации DC [Гц] | 30 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон измерения [мм] | 0.5...30 |
| Регулируемый диапазон чувствительности | да |
| Заводская настройка диапазона измерения [мм] | 15 |
| Реальный диапазон зондирования Sr [мм] | 15 ± 10 % |
Точность / отклонения
| Гистерезис [% от Sr] | 1...15 |
| Дрейф точки переключения [% от Sr] | -10...10 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link ревизия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Интеллектуальный датчик: Переменные данные процесса; Идентификация устройства |
| Режим SIO | да |
| Требуемый тип порта ведущего устройства | A |
| Min. время цикла процесса [мс] | 20 |
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; нормально открытый / нормально закрытый (конфигурируемый); PNP / NPN (параметрическая панель); установка точки переключения; гистерезис |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Защита | IP 65; IP 67; IP 69K |
Тесты / одобрения
| ЭМС | | EN 61000-4-2 | 8 кВ AD / 4 кВ CD | | EN 61000-4-3 | 10 В/м | | EN 61000-4-4 | 2 кВ | | EN 61000-4-6 | 10 V | | EN 55011 | класс B |
|
| Устойчивость к вибрации | | DIN EN 60947-5-2 | Амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц |
|
| Ударопрочность | | DIN EN 60947-5-2 | 30 g 6 ударов / 11 мс полусинусоидальный сигнал (x, y, z) |
|
| Допуск UL | | Ta | -25...60 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение/ток | | UL Одобрение нет. | D004 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 71.8 |
| Корпус | тип резьбы |
| Монтаж | возможность монтажа не заподлицо |
| Размеры [мм] | M18 x 1 / L = 92.5 |
| Обозначение резьбы | M18 x 1 |
| Материалы | PBT; PC; POM |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый | | работа | 1 x светодиод, зеленый | | приспособление для настройки | 8 x светодиод, зеленый |
|
| Оптическое приспособление для настройки | да |
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Соединение | Кабель: 2 м, полиуретан, Ø 4 мм; 3 x 0.34 мм² |
Емкостной датчик
