Описание производителя

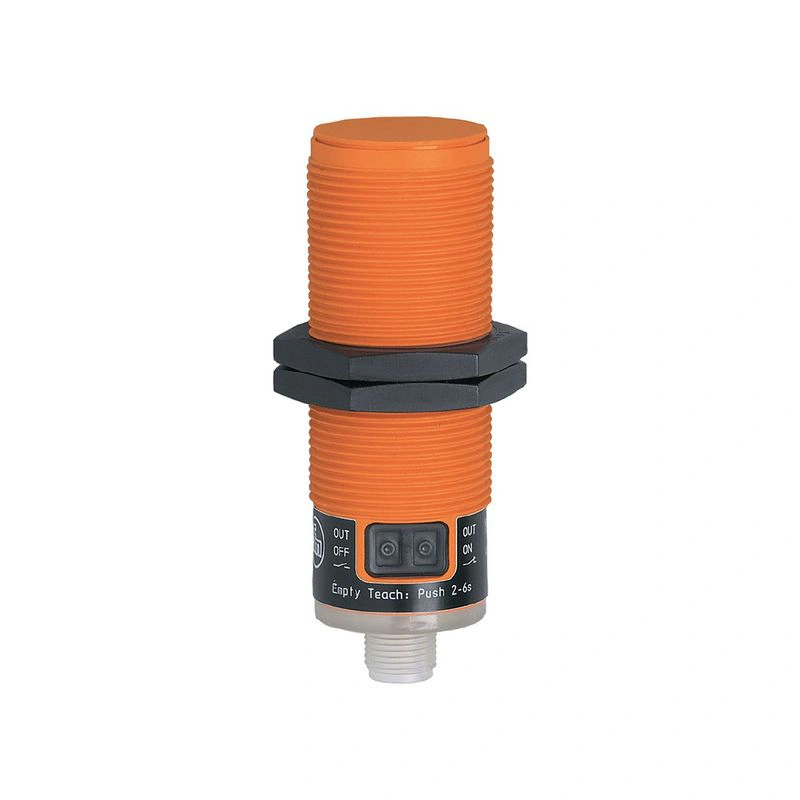

Емкостной датчик Простая настройка на пустое и полное состояние с помощью кнопки Для обнаружения жидкостей и сухих сыпучих материалов С комбинированным выходным каскадом переменного/постоянного тока Двухпроводная технология Функция выхода нормально открытый / нормально закрытый программируется
Характеристики продукта
| Функция выхода | нормально открытый / нормально закрытый; (выбирается) |
| Диапазон измерения [мм] | 5...40; (кнопки программирования) |
| Корпус | тип резьбы |
| Размеры [мм] | M30 x 1.5 / L = 90 |
Применение
| Установка | обнаружение через неметаллическую стенку контейнера или на обводных трубах |
| Среда | сухие сыпучие материалы; жидкости |
Электрические данные
| Частота переменного тока [Гц] | 47...63 |
| Рабочее напряжение [В] | 30...250 AC / 20...250 DC |
| Класс защиты | II |
| Защита от обратной полярности | да |
| Принцип измерения | емкостной |
Выходы
| Функция выхода | нормально открытый / нормально закрытый; (выбирается) |
| Макс. падение напряжения переключающий выход DC [В] | 8 |
| Макс. падение напряжения переключающий выход переменного тока [В] | 10 |
| Макс. ток утечки [мА] | 2.5 (250 В ПЕРЕМЕННОГО ТОКА) / 1.7 (110 В ПЕРЕМЕННОГО ТОКА) / 1.5 (24 В ПОСТОЯННОГО ТОКА) |
| Номинальный постоянный ток коммутационного выхода AC [мА] | 100; (150 (...40 °C)) |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100; (150 (...40 °C)) |
| Номинальный ток короткого замыкания коммутационного выхода [мА] | 1000; (20 мс / 0,5 Гц) |
| Частота коммутации переменного тока [Гц] | 10 |
| Частота коммутации DC [Гц] | 10 |
| Устойчивость к короткому замыканию | нет |
| Защита от перегрузки | нет |
Зона обнаружения
| Диапазон измерения [мм] | 5...40; (кнопки программирования) |
| Диапазон чувствительности регулируемый | да |
| Заводская настройка Диапазон измерения [мм] | 20 |
| Реальный диапазон измерения Sr [мм] | 20 ± 10 % |
Точность / отклонения
| Поправочный коэффициент | стекло: 0.3 / вода: 1 / керамика: 0.2 / ПВХ: 0.1 |
| Гистерезис [% от Sr] | 1...15 |
| Дрейф точки переключения [% от Sr] | -20...20 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Примечание по температуре окружающей среды | | температура чувствительной поверхности: -25...110 °C |
|
| Защита | IP 65; IP 67 |
Испытания / допуски
Механические данные
| Вес [г] | 109.8 |
| Корпус | резьбовой тип |
| Монтаж | без возможности скрытого монтажа |
| Размеры [мм] | M30 x 1.5 / L = 90 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | корпус: PBT; кнопки: TPE-U; светодиодное окно: PC |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиодное кольцо, желтый штекер светится прозрачным светом |
|
| Функция обучения | да |
| Электронный замок | да |
Электрическое подключение
| Требуемая защита | Миниатюрный предохранитель по IEC60127-2 лист 1; ≤ 2 A; быстродействующий |
Аксессуары
Примечания
| Примечания | | Примечание: | | Проверка безопасного функционирования устройства после короткого замыкания. |
|
| Количество в упаковке | 1 шт. |
Электрическое соединение - вилка
| Разъем: 1 x 1/2"; кодировка: C |
Емкостной датчик
