Описание производителя

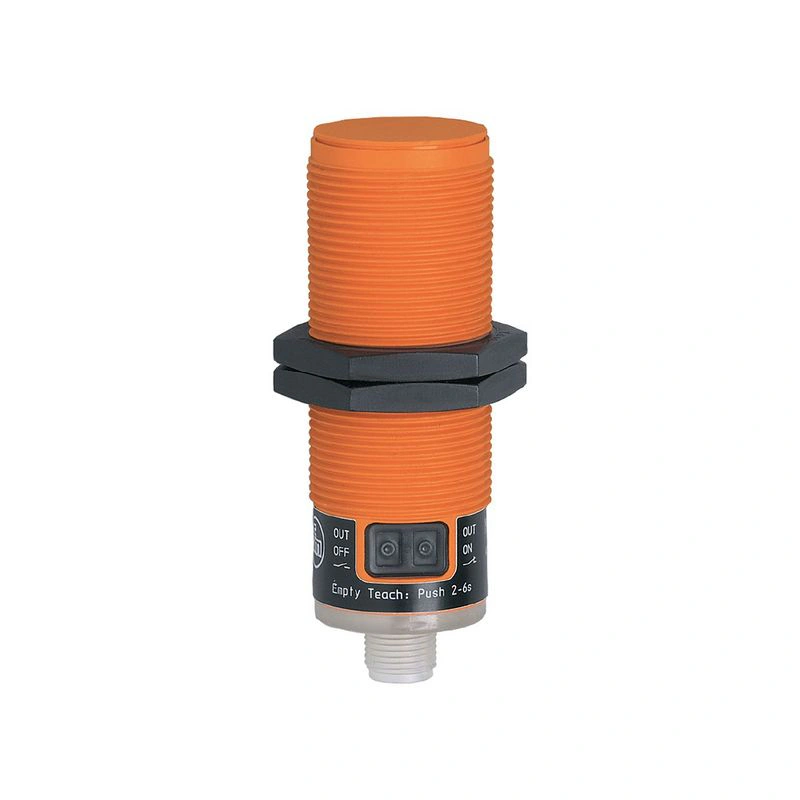

Емкостной датчик Простая настройка на пустое и полное состояние с помощью кнопки Для обнаружения жидкостей и сухих сыпучих материалов С комбинированным выходным каскадом переменного/постоянного тока Регулируемая задержка переключения Функция выхода нормально открытый / нормально закрытый программируемая
Характеристики изделия
| Функция выхода | нормально открытый / нормально закрытый; (на выбор) |
| Диапазон измерения [мм] | 20 |
| Корпус | резьбовой тип |
| Размеры [мм] | M30 x 1.5 / L = 90 |
Электрические данные
| Рабочее напряжение [В] | 30...250 AC / 20...250 DC |
| Номинальное напряжение изоляции [В] | 250 |
| Класс защиты | II |
| Защита от обратной полярности | да |
| Макс. время задержки включения [мс] | 700 |
| Принцип измерения | емкостной |
Выходы
| Функция выхода | нормально открытый / нормально закрытый; (выбирается) |
| Макс. падение напряжения переключающий выход DC [В] | 10 |
| Макс. Падение напряжения коммутационный выход AC [В] | 10 |
| Минимальный ток нагрузки [мА] | 5 |
| Макс. ток утечки [мА] | 2.5 (250 В ПЕРЕМЕННОГО ТОКА) / 1.7 (110 В ПЕРЕМЕННОГО ТОКА) / 1.5 (24 В ПОСТОЯННОГО ТОКА) |
| Постоянный номинальный ток коммутационного выхода AC [мА] | 100; (150 (...40 °C)) |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100; (150 (...40 °C)) |
| Номинальный ток короткого замыкания коммутационного выхода [мА] | 1000; (20 мс / 0,5 Гц) |
| Частота коммутации переменного тока [Гц] | 10 |
| Частота переключения DC [Гц] | 10 |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Зона обнаружения
| Диапазон измерения [мм] | 20 |
Точность / отклонения
| Гистерезис [% от Sr] | 1...15 |
| Дрейф точки переключения [% от Sr] | -20...20 |
Программное обеспечение / программирование
| Варианты настройки параметров | 5 программируемых времен удержания выхода; (1: 15 мин; 2: 30 мин; 3: 45 мин; 4: 60 мин; 5: 0 мин) |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Примечание по температуре окружающей среды | | температура чувствительной поверхности: -25...110 °C |
|
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС | | EN 61000-4-2 | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 | 3 В/м | | EN 61000-4-4 | 2 кВ | | EN 61000-4-6 | 3 V | | EN 55011 | класс B |
|
Механические данные
| Вес [г] | 109.8 |
| Корпус | резьбовой тип |
| Монтаж | монтаж не заподлицо |
| Размеры [мм] | M30 x 1.5 / L = 90 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | корпус: PBT; кнопки: TPE-U; светодиодное окно: PC |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 1 x светодиод, желтый |
|
| Функция обучения | да |
| Электронный замок | да |
Электрическое подключение
| Требуемая защита | миниатюрный предохранитель по IEC60127-2 лист 1; ≤ 2 A; быстродействующий |
Принадлежности
Примечания
| Примечания | | Примечание: | | Проверка безопасного функционирования устройства после короткого замыкания. |
|
| Количество в упаковке | 1 шт. |
Электрическое соединение - вилка
| Разъем: 1 x 1/2"; кодировка: C |
