Описание производителя

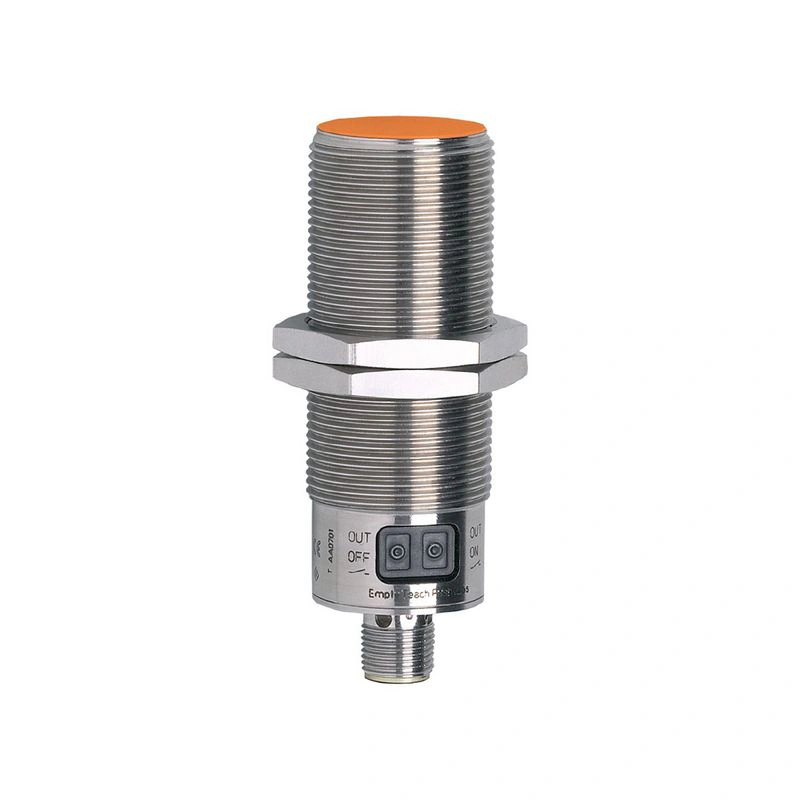

Емкостной датчик Простая настройка на пустой и полный уровень с помощью кнопки или IO-Link Функция выхода нормально открытый / нормально закрытый программируется Четко видимая индикация состояния переключения Прочный корпус из нержавеющей стали для использования в жестких промышленных условиях Надежное определение уровня через неметаллические стенки емкости
Характеристики продукта
| Электрическая конструкция | PNP |
| Функция вывода | нормально открытый / нормально закрытый; (на выбор) |
| Диапазон измерения [мм] | 8 |
| Коммуникационный интерфейс | IO-Link |
| Корпус | резьбовой тип |
| Размеры [мм] | M30 x 1.5 / L = 90 |
Электрические данные
| Рабочее напряжение [В] | 10...30 DC; (10...36 DC (60 °C)) |
| Потребляемый ток [мА] | < 18 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Принцип измерения | емкостной |
Выходы
| Электрическое исполнение | PNP |
| Функция выхода | нормально открытый / нормально закрытый; (выбирается) |
| Макс. переключающий выход DC [В] с падением напряжения | 2.5 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 100 |
| Частота коммутации постоянного тока [Гц] | 10 |
| Устойчивость к короткому замыканию | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон чувствительности [мм] | 8 |
Точность / отклонения
| Гистерезис [% от Sr] | 1...15 |
| Дрейф точки переключения [% от Sr] | -20...20 |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM1 (4,8 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Интеллектуальный датчик |
| Режим SIO | да |
| Мин. время цикла процесса [мс] | 101 |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | DeviceID | | По умолчанию | 388 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Защита | IP 65; IP 67 |
Испытания / сертификаты
| ЭМС | | EN 61000-4-2 ESD | 8 кВ АД | | EN 61000-4-3 ВЧ-излучение | 10 В/м | | EN 61000-4-4 Burst | 2 кВ | | EN 61000-4-6 ВЧ проводимый | 3 V | | EN 55011 | класс B |
|
| Виброустойчивость | | EN 60068-2-6 Fc | (10...55 Гц) / амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 6 ударов / 11 мс полусинус (x, y, z) |
|
| MTTF [годы] | 719 |
Механические данные
| Вес [г] | 128.8 |
| Корпус | резьбовой тип |
| Монтаж | возможность скрытого монтажа |
| Размеры [мм] | M30 x 1.5 / L = 90 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | корпус: нержавеющая сталь (1.4404 / 316L); кнопки: TPE-U; крышка: PBT; светодиодное окно: PEI |
Дисплеи / элементы управления
| Отображение | | состояние переключения | 1 x светодиод, желтый |
|
| Функция обучения | да |
| Электронный замок | да |
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M12; кодировка: A |
Емкостной датчик
