Описание производителя

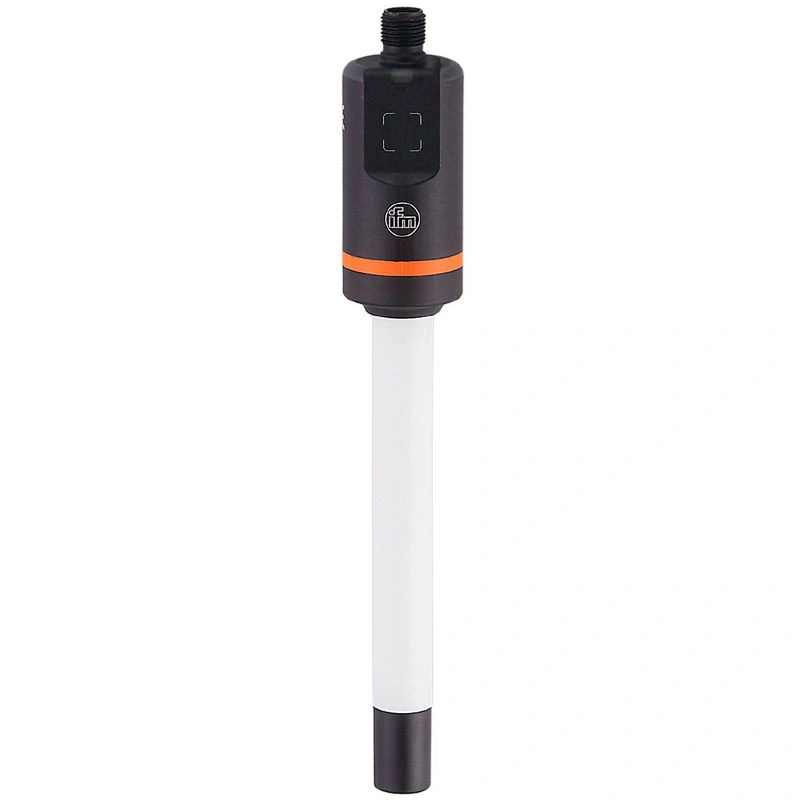

Датчик для определения уровня в точке Для надежного точечного контроля уровня в резервуарах и контейнерах Обнаружение минимального уровня, утечки или переполнения резервуаров Простая настройка на опорожнение или заполнение Подходит для воды, масел и охлаждающих жидкостей Удобная для пользователя настройка требуемой глубины погружения датчика
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Заводская настройка | гидросреда |
| Длина зонда L [мм] | 273 |
Применение
| Особенность | Позолоченные контакты |
| Среда | Жидкости |
| Диэлектрическая проницаемость среды | > 1,8 |
| Рекомендуемая среда | вода; гидравлические среды; масла; среды на масляной основе |
| Не может использоваться для | См. руководство по эксплуатации, глава "Предполагаемое использование". |
| Температура среды [°C] | -25...85 |
| Номинальное давление [бар] | 0.5 |
| Вакуумное сопротивление [мбар] | -500 |
Электрические данные
| Рабочее напряжение [В] | 9.6...35 DC; (IO-Link: 18...30 DC) |
| Потребляемый ток [мА] | < 15 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | < 1 |
| Принцип измерения | емкостной |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально разомкнутый / нормально замкнутый; (с возможностью параметрирования) |
| Макс. падение напряжения коммутационный выход постоянного тока [В] | 2.5 |
| Постоянный номинальный ток коммутируемого выхода DC [мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Заводская настройка | водные среды |
| Длина зонда L [мм] | 273 |
| Активный диапазон A [мм] | 28 |
| Измерение температуры |
| Диапазон измерения [°C] | -25...85 |
Точность / отклонения
| Измерение температуры |
| Точность [K] | 1,5 |
| Разрешение [K] | 0.1 |
| Динамический отклик T09 [с] | 240 |
Время срабатывания
| Время срабатывания [с] | < 0.3 |
Интерфейсы
| Интерфейс связи | IO-Link |
| Unterstützte Masterportklasse | A |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Smart Sensor ED2: идентификация и диагностика (0x4000), канал данных измерений (0x800A) |
| Режим SIO | да |
| Аналоговые данные процесса | 5 |
| Двоичные данные процесса | 2 |
| Мин. время цикла процесса [мс] | 4.5 |
| Поддерживаемые идентификаторы устройств | | Вид эксплуатации | Идентификатор устройства | | По умолчанию | 1053 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...85 |
| Температура хранения [°C] | -25...85 |
| Защита | IP 68; IP 69K; (7 дней / 3 м глубина воды / 0.3 бар: IP 68) |
Испытания / одобрения
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 | в закрытом металлическом резервуаре | | DIN EN 61000-6-4 | в пластиковых или открытых металлических резервуарах |
|
| Устойчивость к ударам | | DIN EN 60068-2-27 | 12 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF [годы] | 433 |
| Допуск UL | | UL Одобрение нет. | H013 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 250.3 |
| Материалы | Волокно, армированное полипропиленом |
| Материалы (смачиваемые части) | PP |
| Диаметр зонда [мм] | 16 |
Дисплеи / элементы управления
| Дисплей | | работа | Светодиод, зеленый | | состояние переключения | Светодиод, желтый |
|
| Рабочие элементы | | индуктивная кнопка программирования |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Соединение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
