Описание производителя

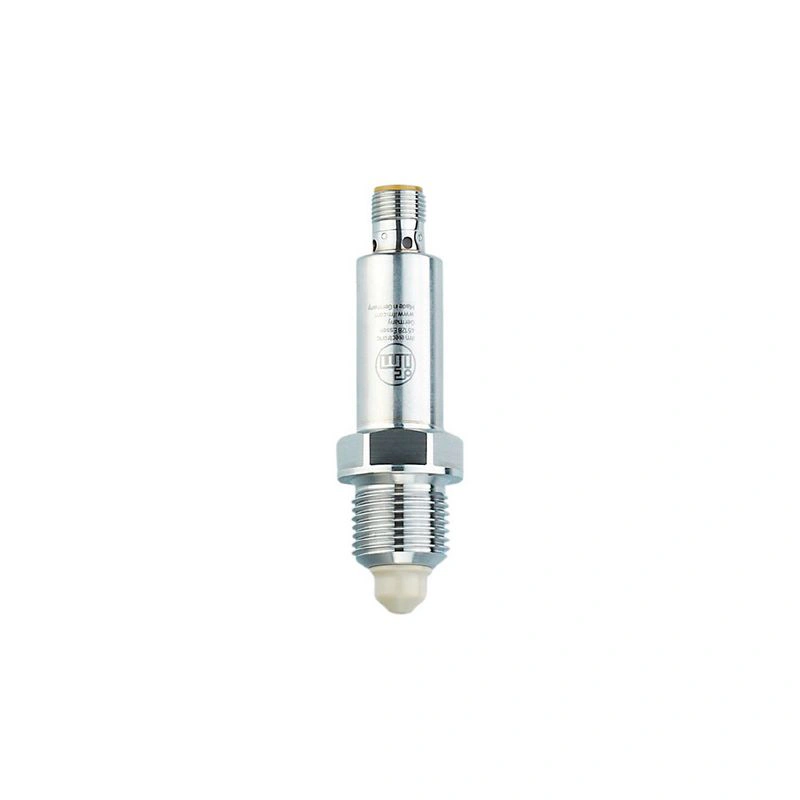

Датчик для определения уровня в точке Для надежного контроля уровня в резервуарах и контейнерах Два программируемых коммутационных выхода, один из них с интерфейсом связи IO-Link Предварительная настройка на воду и гидросреды Простое технологическое подключение через ввинчивающийся адаптер Надежное подавление отложений или пены
Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Заводская настройка | вода; гидросреда |
| Технологическое подключение | Внешняя резьба G 1/2 |
Применение
| Особенность | Позолоченные контакты |
| Среда | вода; жидкие среды; масла; масляные среды; охлаждающие жидкости; порошок |
| Не может быть использован для | См. руководство по эксплуатации, глава "Функции и особенности". |
| Температура среды [°C] | -25...100 |
| Длина зонда [мм] | 28 |
| Давление в резервуаре [бар] | -1...40 |
| MAWP (для применения в соответствии с CRN) [бар] | 40 |
| Масло |
| Температура среды [°C] | -25...100 |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC |
| Потребляемый ток [мА] | < 35 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; IO-Link |
| Электрическая конструкция | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 50; (100 (...60 °C)) |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тепловой, импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Заводская настройка | вода; гидросреда |
Время срабатывания
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | МЭК 61131-9 |
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства |
| Режим SIO | да |
| Требуемый тип ведущего порта | A |
| Аналог данных процесса | 1 |
| Двоичные данные процесса | 2 |
| Мин. время цикла процесса [мс] | 2.3 |
| Поддерживаемые идентификаторы устройств | | Тип операции | Идентификатор устройства | | По умолчанию | 674 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...85 |
| Температура хранения [°C] | -40...85 |
| Защита | IP 68; IP 69K; (7 дней / 1 м глубина воды / 0.1 бар: IP 68) |
Тесты / сертификаты
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 | : закрытые резервуары | | DIN EN 61000-6-4 | : открытые резервуары |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 20 g (10...2000 Гц) |
|
| Сроки наработки на отказ [годы] | 534 |
| Допуск UL | |
Механические данные
| Вес [г] | 149 |
| Размеры [мм] | Ø 18.1 / L = 76.2 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PEEK; PEI; FKM |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4404 / 316L); PEEK; FKM |
| Подключение к процессу | Внешняя резьба G 1/2 |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | светодиод, желтый | | рабочее состояние | Светодиод, зеленый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
