Описание производителя

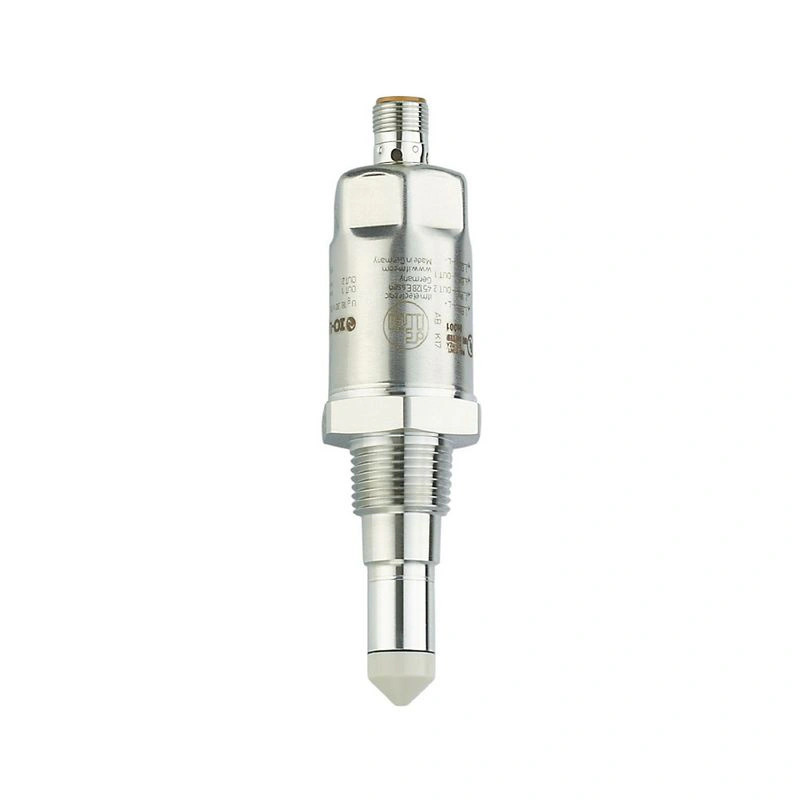

Датчик для определения уровня в точке Для надежного контроля уровня в резервуарах и контейнерах Широкий диапазон рабочих температур Использование для жидких и вязких сред и сыпучих материалов Дифференциация сред путем параметризации коммутационных выходов Надежное подавление отложений или пены
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Технологическое подключение | 1/2" NPT |
Применение
| Специальная функция | Позолоченные контакты |
| Носитель | Жидкости; вязкие среды; порошок |
| Рекомендуемые среды | вода; жидкие среды; масла; масляные среды; порошок |
| Не может быть использован для | См. руководство по эксплуатации, глава "Функции и особенности". |
| Длина зонда [мм] | 40 |
| Давление в резервуаре [бар] | -1...40 |
| MAWP (для применения в соответствии с CRN) [бар] | 40 |
| Масло |
| Температура среды [°C] | -20...100 |
| Кратковременная температура среды [°C] | -20...150; (1 h) |
| Вода |
| Температура среды [°C] | -20...100 |
| Кратковременная температура среды [°C] | -20...150; (1 h) |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC |
| Потребляемый ток [мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Принцип измерения | емкостной |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения переключающий выход DC [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 FDIS |
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства |
| режим SIO | да |
| Требуемый тип главного порта | A |
| Аналоговые данные процесса | 1 |
| Двоичные данные процесса | 2 |
| Min. время цикла процесса [мс] | 2.3 |
| Поддерживаемые идентификаторы устройств | | Тип работы | Идентификатор устройства | | По умолчанию | 370 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -20...85 |
| Примечание по температуре окружающей среды | | Температура среды: < 100 °C | | -20...60 °C | | Температура среды: < 150 °C |
|
| Температура хранения [°C] | -40...85 |
| Защита | IP 68; IP 69K |
Испытания / допуски
| EMC | | DIN EN 61000-6-2 | | DIN EN 61000-6-4 | открытые резервуары | | DIN EN 61000-6-3 | закрытые резервуары |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 g (11 мс) |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 20 g (10...2000 Гц) |
|
| MTTF [годы] | 223 |
Механические данные
| Вес [г] | 252 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PEEK; PEI; FKM |
| Материалы (смачиваемые части) | ПЭЭК; FKM |
| Технологическое подключение | 1/2" NPT |
| Характеристики поверхности Ra/Rz смачиваемых частей | < 0.8 |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | 2 x LED, желтый | | рабочее состояние | 2 x LED, зеленый |
|
Примечания
Электрическое соединение
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
