Описание производителя

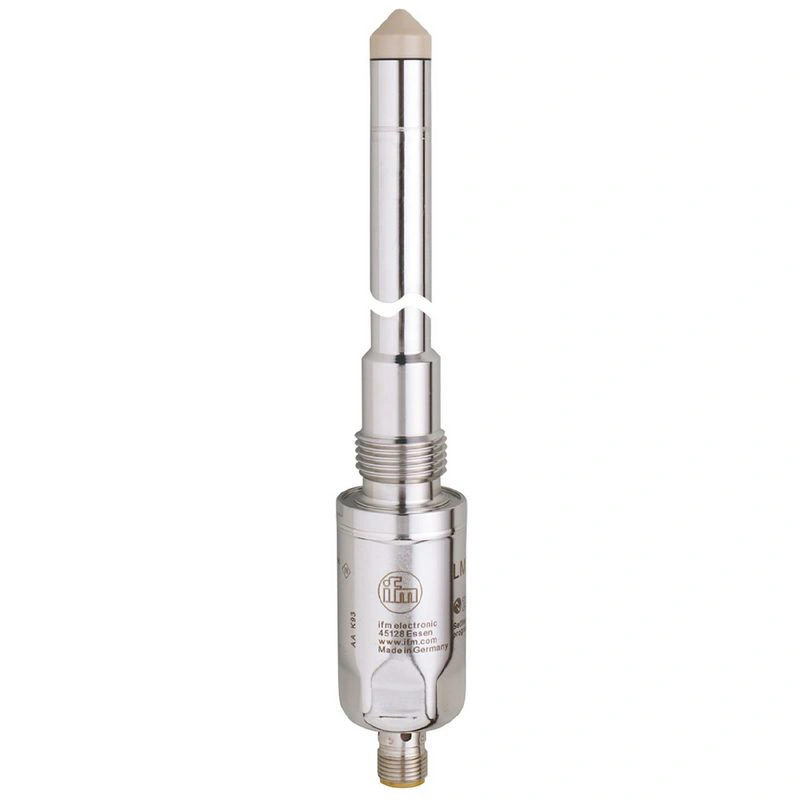

Датчик для определения уровня в точке Для надежного контроля уровня в резервуарах и контейнерах Гигиеническое исполнение в соответствии с требованиями пищевой промышленности и производства напитков Использование в жидких и вязких средах и сыпучих материалах Дифференциация сред путем параметризации коммутационных выходов Надежное подавление отложений или пены
Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Заводская настройка | гидросреда |
| Технологическое соединение | резьбовое соединение G 1/2 уплотнительный конус |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | Жидкости; вязкие среды; порошок |
| Рекомендуемая среда | вода; гидравлические среды; масла; масляные среды; порошок |
| Не может быть использован для | См. руководство по эксплуатации, глава "Функция и характеристики". |
| Длина зонда [мм] | 253 |
| Давление в резервуаре [бар] | -1...40 |
| MAWP (для применения в соответствии с CRN) [бар] | 40 |
| Масло |
| Температура среды [°C] | -20...100 |
| Средняя температура короткое время [°C] | -20...150; (1 h) |
| Вода |
| Температура среды [°C] | -20...100 |
| Температура среды короткое время [°C] | -20...150; (1 h) |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC |
| Потребляемый ток [мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Принцип измерения | емкостной |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения на коммутируемом выходе постоянного тока [В] | 2.5 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Заводская настройка | гидросреда |
Время срабатывания
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Интеллектуальный датчик: Переменные данные процесса; Идентификация устройства |
| Режим SIO | да |
| Требуемый тип главного порта | A |
| Аналоговые данные процесса | 1 |
| Двоичные данные процесса | 2 |
| Min. время цикла процесса [мс] | 2.3 |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | Идентификатор устройства | | По умолчанию | 370 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -20...85 |
| Примечание по температуре окружающей среды | | Температура среды: < 100 °C | | -20...60 °C | | Температура среды: < 150 °C |
|
| Температура хранения [°C] | -40...85 |
| Защита | IP 68; IP 69K |
Испытания / сертификаты
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-4 | : закрытые резервуары |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 g (11 мс) |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 8 g (10...2000 Гц) |
|
| Время наработки на отказ [лет] | 223 |
| Допуск UL | |
Механические данные
| Вес [г] | 354.8 |
| Материалы | нержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4571/316Ti ); PEEK; PEI; FKM |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4571/316Ti ); PEEK; характеристики поверхности: Ra < 0,8 / Rz 4; FKM |
| Технологическое подключение | резьбовое соединение G 1/2 уплотнительный конус |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый | | рабочее состояние | Светодиод, зеленый |
|
Примечания
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
