Описание производителя

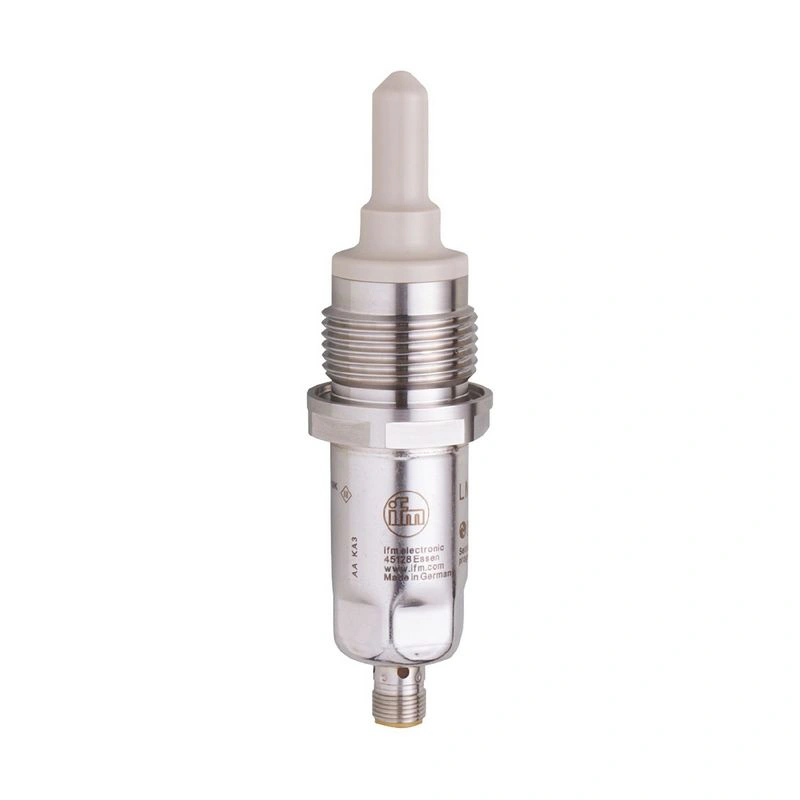

Датчик для определения уровня в точке Для надежного контроля уровня в резервуарах и контейнерах Гигиеническое исполнение в соответствии с требованиями пищевой промышленности и производства напитков Использование в жидких и вязких средах и сыпучих материалах Дифференциация сред путем параметризации коммутационных выходов Надежное подавление отложений или пены
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Заводская настройка | водные среды |
| Технологическое присоединение | G 1 внешняя резьба |
Применение
| Особенность | Позолоченные контакты |
| Установка | подходит для установки в существующие адаптеры для вилок настройки |
| Медиа | Жидкости; вязкие среды; порошок |
| Рекомендуемые носители | вода; гидравлические среды; масла; среды на основе масел; порошок |
| Не может использоваться для | См. руководство по эксплуатации, глава "Функции и характеристики". |
| Длина зонда [мм] | 38 |
| Давление в резервуаре [бар] | -1...40 |
| Масло |
| Температура среды [°C] | -20...100 |
| Кратковременная температура среды [°C] | -20...150; (1 h) |
| Вода |
| Температура среды [°C] | -20...100 |
| Кратковременная температура среды [°C] | -20...150; (1 h) |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC |
| Потребляемый ток [мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Принцип измерения | емкостной |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; IO-Link |
| Электрический дизайн | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. падение напряжения коммутационный выход DC [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Заводская настройка | гидросреда |
Время срабатывания
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Интеллектуальный датчик: Переменные данные процесса; Идентификация устройства |
| Режим SIO | да |
| Требуемый тип главного порта | A |
| Аналоговые данные процесса | 1 |
| Двоичные данные процесса | 2 |
| Мин. время цикла процесса [мс] | 2.3 |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | DeviceID | | По умолчанию | 370 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -20...85 |
| Указание по температуре окружающей среды | | Температура среды: < 100 °C | | -20...60 °C | | Температура среды: < 150 °C |
|
| Температура хранения [°C] | -40...85 |
| Защита | IP 68; IP 69K |
Испытания / допуски
| ЭМС | | DIN EN 61000-6-2 | : 2006 | | DIN EN 61000-6-4 | : 2011 / открытые резервуары | | DIN EN 61000-6-3 | : 2011 / закрытые резервуары |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 20 g (10...2000 Гц) |
|
| Сроки наработки на отказ [лет] | 223 |
| Допуск UL | |
Механические данные
| Вес [г] | 391 |
| Размеры [мм] | Ø 30 / L = 125.5 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PEEK; PEI; FKM |
| Материалы (смачиваемые части) | PEEK; характеристики поверхности: Ra < 0,8 / Rz 4 |
| Технологическое присоединение | G 1 внешняя резьба |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый | | рабочее состояние | светодиод, зеленый |
|
Примечания
Электрическое соединение
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
