Описание производителя

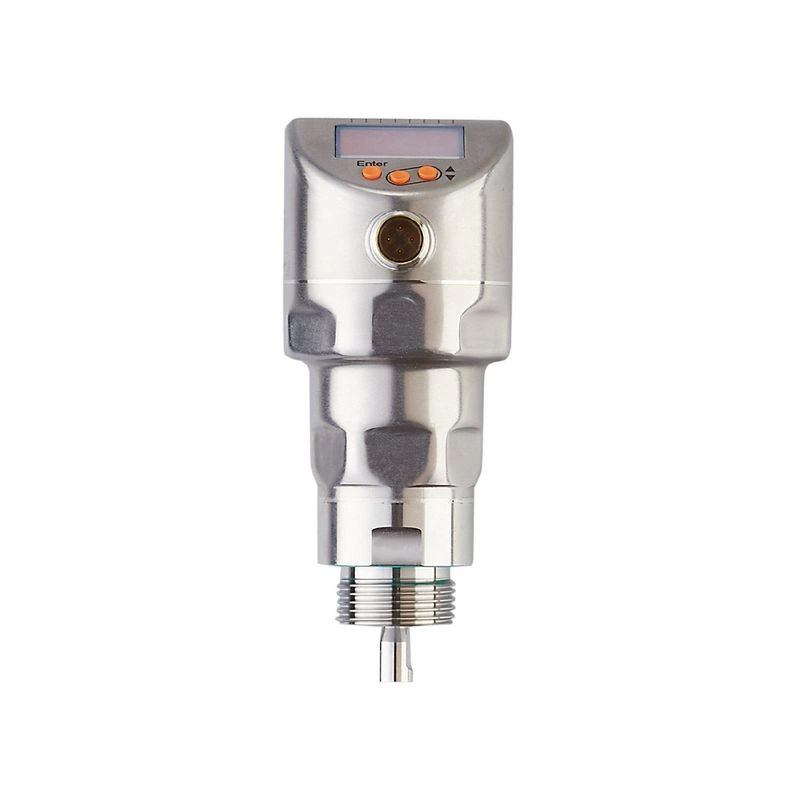

Датчик уровня непрерывного действия (радар с направленной волной) Для надежного контроля уровня в резервуарах и емкостях Подходит для воды, масел и охлаждающих жидкостей Четко видимый 4-разрядный светодиодный дисплей Модульная система, состоящая из блока измерения и зонда Адаптация к разной высоте контейнеров за счет укорачивания зонда
Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Длина зонда L [мм] | 150...2000 |
| Технологическое соединение | G 3/4 внешняя резьба |
Применение
| Особенность | Позолоченные контакты |
| Носитель | Жидкости |
| Диэлектрическая проницаемость среды | ≥ 1,8; (для сред с диэлектрической проницаемостью 1.8...5 (e.g. масла), для работы необходима коаксиальная труба) |
| Рекомендуемые среды | вода; гидравлические среды; масла; масляные среды |
| Температура процесса [°C] | -20...100; (см. примечание в разделе примечаний) |
| Номинальное давление [бар] | 16 |
| Вакуумное сопротивление [мбар] | -1000 |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC |
| Потребляемый ток [мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | < 3 |
| Принцип измерения | радар направленной волны |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 1 |
| Выходная функция | нормально открытые / нормально закрытые; (с возможностью параметрирования) |
| Макс. падение напряжения коммутационный выход DC [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 150; (200 (...60 °C)) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20, инвертируемая; (масштабируемая) |
| Макс. нагрузка [Ω] | 500 |
| Заводская настройка | | Электрическое исполнение: NPN |
|
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина зонда L [мм] | 150...2000 |
| Активный диапазон A [мм] | L-40 (L-60); (при настройке на масло и среды на основе масла) |
| Неактивный диапазон I1 / I2 [мм] | 30 / 10 (30); (при настройке на масло и среды на основе масла) |
| Частота дискретизации [Гц] | 4 |
| Диапазон настройки |
| Заданное значение SP [мм] | ≥ 15...L-30 |
| Примечание по уставке SP | | при настройке на масло и среды на основе масла: 35...L-30 |
|
| Точка сброса rP [мм] | ≥ 10...L-35 |
| Примечание по точке сброса rP | | при настройке на масло и среды на основе масла: 30...L-35 |
|
| С шагом [мм] | 1 |
| Гистерезис [мм] | > 5 |
Точность / отклонения
| Погрешность измерения [мм] | ± 7 |
| Погрешность смещения [мм] | 5 |
| Разрешение [мм] | 1 |
| Нулевой сигнал (ток) [мА] | 4.0 |
| Полный сигнал (ток) [мА] | 20 |
| Температурный дрейф на 10 K | ± 0.2 % |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| стандарт SDCI | МЭК 61131-9 |
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства |
| Режим SIO | да |
| Требуемый тип главного порта | A |
| Аналоговые данные процесса | 1 |
| Двоичные данные процесса | 2 |
| Мин. время цикла процесса [мс] | 2.3 |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | DeviceID | | По умолчанию | 644 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -40...80 |
| Температура хранения [°C] | -40...100 |
| Защита | IP 68; IP 69K |
Испытания / допуски
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 | : в закрытом металлическом резервуаре | | DIN EN 61000-6-4 | : в пластиковых или открытых металлических резервуарах |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) / 20 г (6 мс) с эталонным стержнем 0.5 m |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 20 g (10...2000 Гц) / 1 г (5...200 Гц) с эталонным стержнем 0.5 m |
|
| MTTF [годы] | 216 |
Механические данные
| Вес [г] | 365.5 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PEI; PFA; PBT; FKM |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4435 / 316L); PTFE; FKM |
| Технологическое присоединение | G 3/4 внешняя резьба |
Дисплеи / элементы управления
| Дисплей | | Устройство индикации | 3 x светодиода, зеленый | | состояние переключения | 2 x светодиода, желтый | | уровень | алфавитно-цифровой дисплей, 4-значный | | настройка параметров | алфавитно-цифровой дисплей, 4 цифры |
|
Примечания
| Примечания | Для высоких температур процесса: Температура на технологическом соединении имеет решающее значение. Фактическая температура среды может быть выше. |
| Количество упаковок | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
Диаграммы и графики
| Отклонение измерения D на границах диапазона активных стержней |
