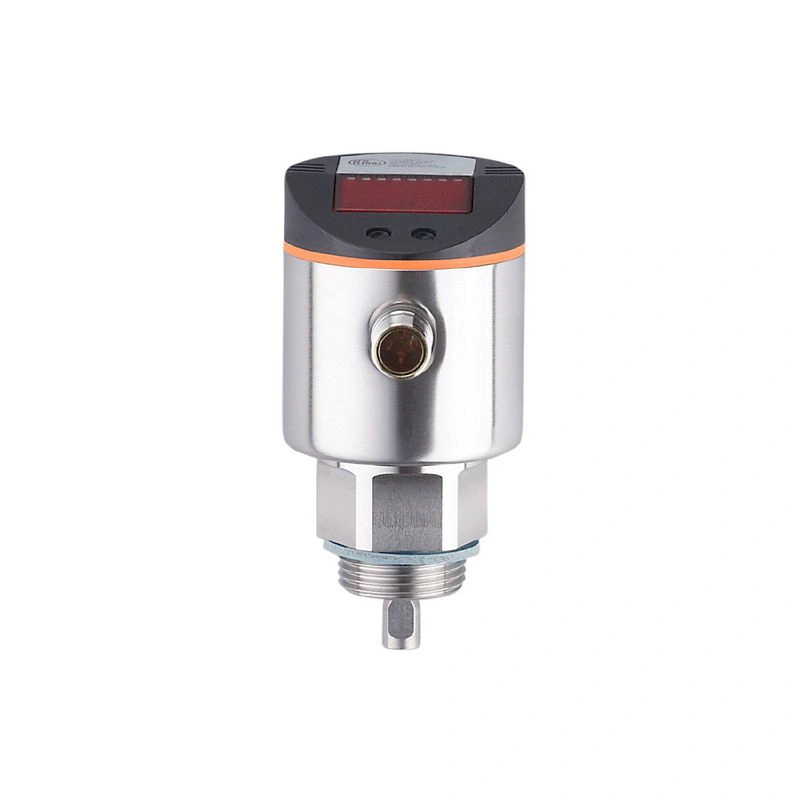

Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Длина зонда L [мм] | 100…1600 |
| Технологическое подключение | G 3/4 наружная резьба |
Применение
| Особенность | Позолоченные контакты |
| Носитель | Жидкости |
| Диэлектрическая проницаемость среды | ≥ 1,8; (для сред с диэлектрической проницаемостью 1.8…5 (e.g. масла), для работы необходима коаксиальная труба) |
| Рекомендуемая среда | вода; гидрофобные среды; масла; среды на масляной основе |
| Не может использоваться для | См. руководство по эксплуатации, глава "Функции и характеристики". |
| Температура процесса [°C] | -25…80; (90 < 1 ч; см. примечание в разделе «Замечания») |
| Номинальное давление [бар] | 16 |
| Вакуумное сопротивление [мбар] | -1000 |
| MAWP (для применения в соответствии с CRN) [бар] | 16 |
Электрические данные
| Рабочее напряжение [В] | 18…30 DC |
| Потребляемый ток [мА] | < 30 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | < 3 |
| Принцип измерения | радар направленной волны |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 1 |
| Выходная функция | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. падение напряжения коммутационный выход постоянного тока [В] | 2.5 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 200 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4…20, инвертируемые; (масштабируемые) |
| Макс. нагрузка [Ω] | 500 |
| Аналоговый выход напряжения [В] | 0…10, инвертируемый; (масштабируемый) |
| Мин. сопротивление нагрузки [Ω] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тепловой, импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина зонда L [мм] | 100…1600 |
| Активный диапазон A [мм] | L-40; (при настройке на масло и среды на основе масла: L-60) |
| Неактивный диапазон I1 / I2 [мм] | 30 / 10; (при настройке на масло и среды на основе масла: 30 / 30) |
| Частота дискретизации [Гц] | 4 |
| Диапазон настройки | ||
| Заданное значение SP [мм] | ≥ 15…L-30 | |
| Примечание по уставке SP |
| |
| Точка сброса rP [мм] | ≥ 10…L-35 | |
| Примечание по точке сброса rP |
| |
| С шагом [мм] | 5 | |
| Гистерезис [мм] | > 5 |
Точность / отклонения
| Повторяемость [мм] | ± 5 |
| Погрешность измерения [мм] | ± 7 |
| Погрешность смещения [мм] | 5 |
| Разрешение [мм] | 1 |
| Нулевой сигнал (напряжение) [В] | 0 |
| Нулевой сигнал (ток) [мА] | 4.0 |
| Полный сигнал (напряжение) [В] | 10 |
| Полный сигнал (ток) [мА] | 20 |
| Температурный дрейф на 10 K | ± 0.2 |
Интерфейсы
| Интерфейс связи | IO-Link | ||||
| Тип передачи | COM2 (38,4 кбод) | ||||
| Ревизия IO-Link | 1.1 | ||||
| Стандарт SDCI | IEC 61131-9 CDV | ||||
| Профили | без профиля | ||||
| Режим SIO | да | ||||
| Требуемый тип главного порта | A | ||||
| Аналоговые данные процесса | 1 | ||||
| Двоичные данные процесса | 1 | ||||
| Мин. время цикла процесса [мс] | 2.3 | ||||
| Поддерживаемые идентификаторы устройств |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25…60 |
| Температура хранения [°C] | -40…80 |
| Защита | IP 67 |
Испытания / допуски
| ЭМС |
| |||||
| Устойчивость к ударам |
| |||||
| Устойчивость к вибрации |
| |||||
| Сроки наработки на отказ [лет] | 196 | |||||
| Допуск UL |
|
Механические данные
| Вес [г] | 378.4 |
| Материалы | нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); FKM; PBT; PC; PEI; TPE-V |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4305 / 303); соединение зонда: нержавеющая сталь (1.4435 / 316L); PTFE; FKM; Уплотнение: армированное волокно NBR |
| Технологическое подключение | Внешняя резьба G 3/4 |
Дисплеи / элементы управления
| Дисплей |
|
Примечания
| Примечания | См. техническое примечание в разделе "Загрузки"; Для высоких температур процесса: Температура на технологическом соединении имеет решающее значение. Фактическая температура среды может быть выше. |
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
Диаграммы и графики
Отклонение измерения D на границах диапазона активного стержня  |
