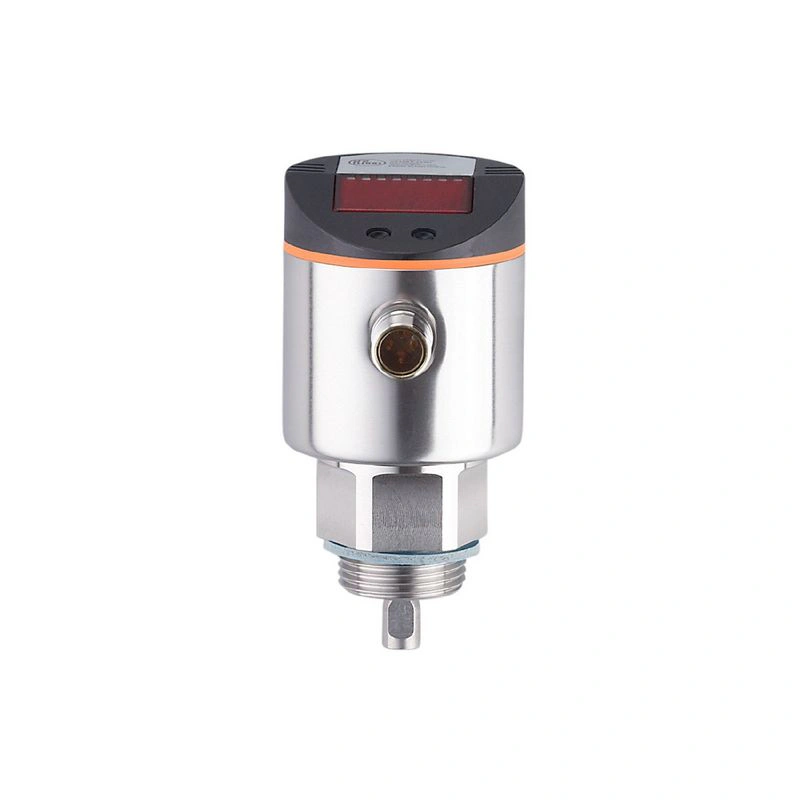

Name: LR3009
Brand: IFM Electronic
SKU: LR0000B-BR34AMSKG/US
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Количество входов и выходов	Количество цифровых выходов: 1; Количество аналоговых выходов: 1
Длина зонда L [мм]	100…1600
Технологическое присоединение	Внешняя резьба G 3/4

Применение

Особенность	Позолоченные контакты
Среда	Жидкости
Диэлектрическая проницаемость среды	≥ 1,8; (для сред с диэлектрической проницаемостью 1.8…5 (e.g. масла), для работы необходима коаксиальная труба)
Рекомендуемые носители	воды; гидрофобных сред; масел; сред на масляной основе
Не может быть использован для	См. руководство по эксплуатации, глава "Функции и характеристики".
Температура процесса [°C]	-25…80; (90 < 1 ч ; см. примечание в разделе примечаний)
Номинальное давление [Mpa]	1.6
Вакуумная стойкость [Мпа]	-0.1
MAWP (для применения в соответствии с CRN) [МПа]	1.6

Электрические данные

Рабочее напряжение [В]	18…30 DC
Потребляемый ток [мА]	< 30
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения питания [с]	< 3
Принцип измерения	радар управляемой волны

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; IO-Link
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	1
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационного выхода постоянного тока [В]	2.5
Постоянный номинальный ток коммутируемого выхода DC [мА]	200
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20, инвертируемое; (масштабируемое)
Макс. нагрузка [Ω]	500
Аналоговый выход напряжения [В]	0…10, инвертируемый; (масштабируемый)
Min. сопротивление нагрузки [Ω]	2000
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тепловая, импульсная
Защита от перегрузки	да

Диапазон измерения/установки

Длина зонда L [мм]	100…1600
Активный диапазон A [мм]	L-40; (при настройке на масло и среды на основе масла: L-60)
Неактивный диапазон I1 / I2 [мм]	30 / 10; (при настройке на масло и среды на основе масла: 30 / 30)
Частота дискретизации [Гц]	4

Диапазон настройки

Заданное значение SP [мм]

≥ 15…L-30

Примечание по уставке SP

при настройке на масло и среды на основе масла: 35…L-30

Точка сброса rP [мм]

≥ 10…L-35

Примечание по точке сброса rP

при настройке на масло и среды на основе масла: 30…L-35

С шагом [мм]

Гистерезис [мм]

> 5

Точность / отклонения

Повторяемость [мм]	± 5
Погрешность измерения [мм]	± 7
Погрешность смещения [мм]	5
Разрешение [мм]	1
Нулевой сигнал (напряжение) [В]	0
Нулевой сигнал (ток) [мА]	4.0
Полный сигнал (напряжение) [В]	10
Полный сигнал (ток) [мА]	20
Температурный дрейф на 10 K	± 0.2

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

без профиля

Режим SIO

да

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

2.3

Поддерживаемые идентификаторы устройств

Тип операции	Идентификатор устройства
По умолчанию	0x0005F4

Условия эксплуатации

Температура окружающей среды [°C]	-25…60
Температура хранения [°C]	-40…80
Защита	IP 67

Испытания / допуски

ЭМС

DIN EN 61000-6-2
DIN EN 61000-6-3	в закрытом металлическом резервуаре
DIN EN 61000-6-4	в пластиковых или открытых металлических резервуарах

Ударопрочность

DIN EN 60068-2-27

50 g (11 мс) / 25 g (6 мс) с опорным стержнем 0.5 m

Виброустойчивость

DIN EN 60068-2-6

5 g (10…2000 Гц) / 1 г (5…200 Гц) с эталонным стержнем 0.5 m

MTTF [годы]

195

Допуск UL

Одобрение UL нет.

H00X

Механические данные

Вес [г]	378.458
Материалы	нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); FKM; PBT; PC; PEI; TPE-V
Материалы (смачиваемые части)	нержавеющая сталь (1.4305 / 303); соединение зонда: нержавеющая сталь (1.4435 / 316L); PTFE; FKM; Уплотнение: армированное волокно NBR
Технологическое подключение	Внешняя резьба G 3/4

Дисплеи / элементы управления

Дисплей

Дисплейный блок	2 x LED, зеленый
состояние переключения	1 x светодиод, желтый
уровень	алфавитно-цифровой дисплей, 4 цифры
установка параметров	алфавитно-цифровой дисплей, 4 разряда

Примечания

Для высоких температур процесса: Температура на присоединении имеет решающее значение. Фактическая температура среды может быть выше.

Количество в упаковке

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Отклонение измерения D на границах диапазона активного стержня
