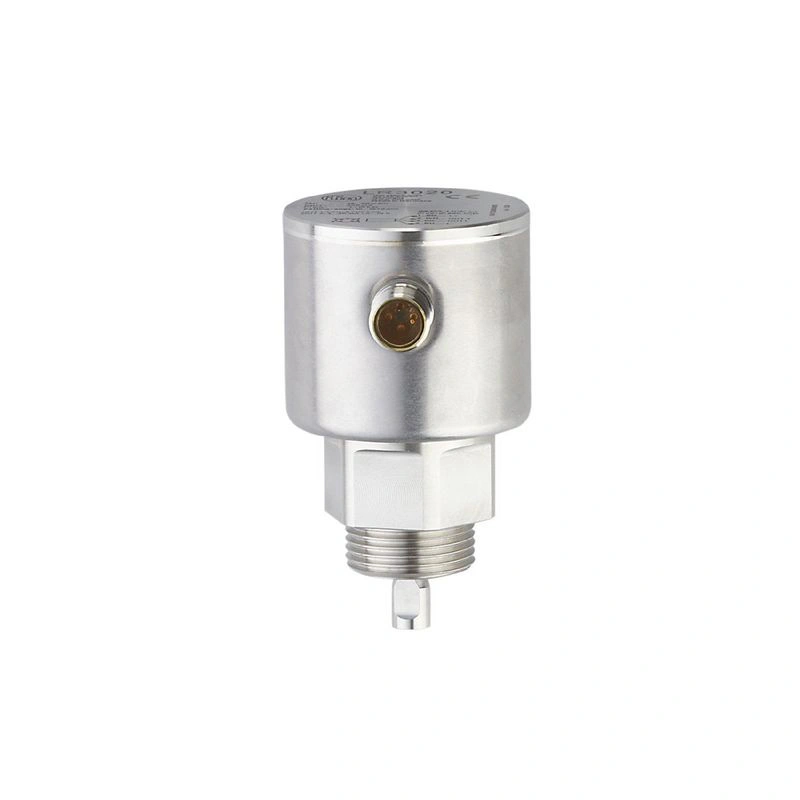

Датчик уровня непрерывного действия (радар с направленной волной) Для надежного контроля уровня в резервуарах и емкостях Подходит для воды, масел и охлаждающих жидкостей Модульная система, состоящая из блока оценки и датчика Адаптация к разной высоте контейнеров за счет укорачивания зонда Точный аналоговый выход и удобная коммуникация через IO-Link
Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Длина зонда L [мм] | 100...2000 |
| Технологическое соединение | Внешняя резьба G 3/4 |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | Жидкости |
| Диэлектрическая проницаемость среды | ≥ 1,8; (для сред с диэлектрической проницаемостью 1.8...5 (e.g. масла), для работы необходима коаксиальная труба) |
| Рекомендуемые среды | вода; гидрофобные среды; масла; среды на масляной основе |
| Температура процесса [°C] | -25...80; (90 < 1 ч; см. примечание в разделе "Замечания") |
| Номинальное давление [бар] | 16 |
| Вакуумное сопротивление [мбар] | -1000 |
Электрические данные
| Рабочее напряжение [В] | 18...30 ПОСТОЯННЫЙ ТОК |
| Потребляемый ток [мА] | < 25 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | < 3 |
| Принцип измерения | радар управляемой волны |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
| Электрическая конструкция | PNP/NPN |
| Количество цифровых выходов | 1 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения переключающий выход постоянного тока [В] | 2.5 |
| Номинальный постоянный ток коммутируемого выхода DC [мА] | 200 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4...20, инвертируемый |
| Макс. нагрузка [Ω] | 500 |
| Аналоговый выход напряжения [В] | 0...10, инвертируемая |
| Min. сопротивление нагрузки [Ω] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина зонда L [мм] | 100...2000 |
| Активный диапазон A [мм] | L-40; (при установке на масло и среды на основе масла: L-60) |
| Неактивный диапазон I1 / I2 [мм] | 30 / 10; (при установке на масло и среды на основе масла: 30 / 30) |
| Частота дискретизации [Гц] | 4 |
| Диапазон настройки |
| Заданное значение SP [мм] | ≥ 15...L-30 |
| Примечание по уставке SP | | при работе с маслом и средами на его основе: 30...L-30 |
|
| Точка сброса rP [мм] | ≥ 10...L-35 |
| Примечание по точке сброса rP | | при установке на масло и среды на основе масла: 35...L-35 |
|
| С шагом [мм] | 5 |
| Гистерезис [мм] | > 5 |
Точность / отклонения
| Повторяемость [мм] | ± 5 |
| Погрешность измерения [мм] | ± 7 |
| Погрешность смещения [мм] | 5 |
| Разрешение [мм] | 1 |
| Нулевой сигнал (напряжение) [В] | 0 |
| Нулевой сигнал (ток) [мА] | 4.0 |
| Полный сигнал (напряжение) [В] | 10 |
| Полный сигнал (ток) [мА] | 20 |
| Температурный дрейф на 10 K | ± 0.2 % |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | МЭК 61131-9 |
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства |
| Режим SIO | да |
| Требуемый тип порта ведущего устройства | A |
| Аналоговые данные процесса | 3 |
| Данные процесса двоичные | 1 |
| Мин. время цикла процесса [мс] | 3.2 |
| Поддерживаемые идентификаторы устройств | | Тип эксплуатации | Идентификатор устройства | | По умолчанию | 687 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -40...85 |
| Защита | IP 68; IP 69K; (7 дней / глубина воды 1 м / 0.1 бар: IP 68) |
Испытания / допуски
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 | в закрытом металлическом резервуаре | | DIN EN 61000-6-4 | в пластиковых или открытых металлических резервуарах |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0.5 m |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) / 1 г (5...200 Гц) с эталонным стержнем 0.5 m |
|
| Сроки наработки на отказ [годы] | 241 |
| Допуск UL | | Одобрение UL нет. | H012 | | Номер файла UL | E174191 |
|
Механические данные
| Вес [г] | 437.3 |
| Материалы | нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); FKM; PEI |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4305 / 303); подключение зонда: нержавеющая сталь (1.4435 / 316L); PTFE; FKM; Уплотнение: армированное волокно NBR |
| Технологическое подключение | Внешняя резьба G 3/4 |
Примечания
| Примечания | Для высоких температур процесса: Температура на присоединении имеет решающее значение. Фактическая температура среды может быть выше. |
| Количество в упаковке | 1 шт. |
Электрическое соединение - вилка
| Соединение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
Диаграммы и графики
| Отклонение измерения D на границах диапазона активного стержня |
