Датчик уровня непрерывного действия (радар с направленной волной) IFM LR0000B-BN34AMPKG/US

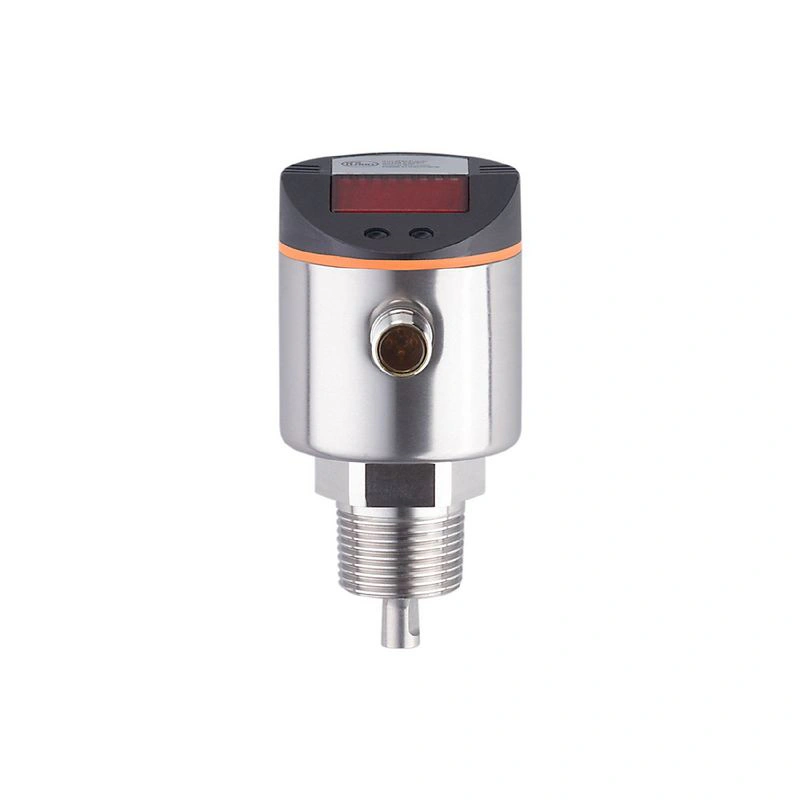

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик уровня непрерывного действия (радар с направленной волной)

LR3300

Артикул LR0000B-BN34AMPKG/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество цифровых выходов: 1; Количество аналоговых выходов: 1
Длина зонда L [мм] 100...1600
Технологическое подключение 3/4" NPT
Специальная функция Позолоченные контакты
Носитель Жидкости
Диэлектрическая проницаемость среды ≥ 5

Описание производителя

Датчик уровня непрерывного действия (радар с направленной волной) Для надежного контроля уровня в резервуарах и емкостях Подходит для воды и сред на водной основе Хорошо видимый 4-разрядный светодиодный дисплей Модульная система, состоящая из блока измерения и зонда Адаптация к разной высоте резервуаров за счет укорачивания зонда

Технические данные LR0000B-BN34AMPKG/US

Характеристики продукта

Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1
Длина зонда L [мм]100...1600
Технологическое подключение3/4" NPT

Применение

Специальная функцияПозолоченные контакты
НосительЖидкости
Диэлектрическая проницаемость среды≥ 5
Рекомендуемый носительвода; гидросреда
Не может быть использован дляСм. руководство по эксплуатации, глава "Функции и характеристики".
Температура процесса [°C]-25...80; (90 < 1 ч; см. примечание в разделе "Примечания")
Номинальное давление [бар]16
Вакуумная стойкость [мбар]-1000
MAWP (для применения в соответствии с CRN) [бар]16

Электрические данные

Рабочее напряжение [В]18...30 DC
Потребляемый ток [мА]< 30
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]< 3
Принцип измерениярадар направленной волны

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; IO-Link
Электрическое исполнениеPNP
Количество цифровых выходов1
Выходная функциянормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения на коммутационном выходе постоянного тока [В]2.5
Постоянный номинальный ток коммутируемого выхода постоянного тока [мА]200
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20, инвертируемая; (масштабируемая)
Макс. нагрузка [Ω]500
Аналоговый выход напряжения [В]0...10, инвертируемая; (масштабируемая)
Мин. сопротивление нагрузки [Ω]2000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятепловой, импульсный
Защита от перегрузкида

Диапазон измерения/установки

Длина зонда L [мм]100...1600
Активный диапазон A [мм]L-40
Диапазон неактивности I1 / I2 [мм]30 / 10
Частота дискретизации [Гц]4
Диапазон настройки
Заданное значение SP [мм]≥ 15...L-30
Точка сброса rP [мм]≥ 10...L-35
С шагом [мм]5
Гистерезис [мм]> 5

Точность / отклонения

Повторяемость [мм]± 5
Погрешность измерения [мм]± 7
Погрешность смещения [мм]5
Разрешение [мм]1
Нулевой сигнал (напряжение) [В]0
Нулевой сигнал (ток) [мА]4
Полный сигнал (напряжение) [В]10
Полный сигнал (ток) [мА]20
Температурный дрейф на 10 K± 0.2 %

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9 CDV
Профилибез профиля
Режим SIOда
Требуемый тип порта ведущего устройстваA
Аналоговые данные процесса1
Двоичные данные процесса1
Min. время цикла процесса [мс]2.3
Поддерживаемые идентификаторы устройств
Тип эксплуатацииИдентификатор устройства
По умолчанию345

Условия эксплуатации

Температура окружающей среды [°C]-25...60
Температура хранения [°C]-40...85
ЗащитаIP 67

Испытания / допуски

ЭМС
DIN EN 61000-6-2
DIN EN 61000-6-3в закрытой металлической емкости
DIN EN 61000-6-4в пластиковых или открытых металлических резервуарах
Ударопрочность
DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0.5 m
Виброустойчивость
DIN EN 60068-2-65 g (10...2000 Гц) / 1 g (5...200 Гц) с эталонным стержнем 0.5 m
MTTF [годы]196
Допуск UL
Одобрение UL нет.H006
Номер файла ULE174191

Механические данные

Вес [г]346.5
Материалынержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); FKM; PBT; PC; PEI; TPE-V
Материалы (смачиваемые части)нержавеющая сталь (1.4305 / 303); подключение зонда: нержавеющая сталь (1.4435 / 316L); PTFE; FKM
Технологическое подключение3/4" NPT

Дисплеи / элементы управления

Дисплей
Дисплей3 x светодиода, зеленый
состояние переключения1 x светодиод, желтый
уровеньалфавитно-цифровой дисплей, 4 разряда
настройка параметровалфавитно-цифровой дисплей, 4 цифры

Примечания

ПримечанияСм. техническое примечание в разделе "Загрузки"; Для высоких температур процесса: Температура в месте присоединения имеет решающее значение. Фактическая температура среды может быть выше.
Количество в упаковке1 шт.

Электрическое подключение

СоединениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Отклонение измерения D на границах диапазона активного стержня
Диаграммы и графики LR3300
