Датчик уровня непрерывного действия (радар с направленной волной) IFM LR0000--BN34AMDKG/US

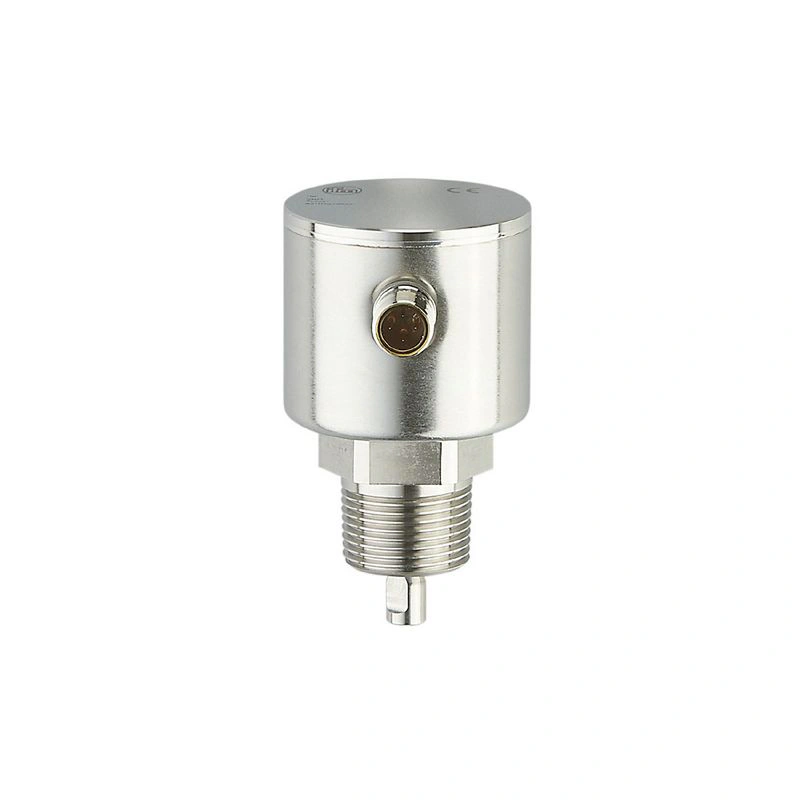

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик уровня непрерывного действия (радар с направленной волной)

LR3320

Артикул LR0000--BN34AMDKG/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество цифровых выходов: 1; Количество аналоговых выходов: 1
Длина зонда L [мм] 100...2000
Подключение к процессу 3/4" NPT
Особенность Позолоченные контакты
Среда Жидкости
Диэлектрическая проницаемость среды > 5

Описание производителя

Датчик уровня непрерывного действия (радар с направленной волной) Для надежного контроля уровня в резервуарах и контейнерах Подходит для работы с водой и материалами на водной основе Модульная система, состоящая из блока оценки и зонда Адаптация к различной высоте резервуаров за счет укорачивания зонда

Технические данные LR0000--BN34AMDKG/US

Характеристики изделия

Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1
Длина зонда L [мм]100...2000
Подключение к процессу3/4" NPT

Применение

ОсобенностьПозолоченные контакты
СредаЖидкости
Диэлектрическая проницаемость среды> 5
Рекомендуемая средавода; гидросреда
Температура процесса [°C]-25...80; (90 < 1 ч; см. примечание в разделе "Примечания")
Номинальное давление [бар]16
Вакуумное сопротивление [мбар]-1000

Электрические данные

Рабочее напряжение [В]18...30 DC
Потребляемый ток [мА]< 25
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]< 3
Принцип измерениярадар направленной волны

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; IO-Link
Электрическое исполнениеPNP/NPN
Количество цифровых выходов1
Функция выводанормально открытый / нормально закрытый; (с возможностью параметрирования)
Max. падение напряжения коммутационный выход постоянного тока [В]2.5
Постоянный номинальный ток коммутационного выхода DC [мА]200
Количество аналоговых выходов1
Аналоговый токовый выход [мА]4...20, инвертируемый
Макс. нагрузка [Ω]500
Аналоговый выход напряжения [В]0...10, инвертируемый
Min. сопротивление нагрузки [Ω]2000
Защита от короткого замыканияда
Тип защиты от короткого замыканияимпульсный
Защита от перегрузкида

Диапазон измерения/установки

Длина зонда L [мм]100...2000
Активный диапазон A [мм]L-40
Диапазон неактивности I1 / I2 [мм]30 / 10
Частота дискретизации [Гц]4
Диапазон настройки
Заданное значение SP [мм]≥ 15...L-30
Точка сброса rP [мм]≥ 10...L-35
С шагом [мм]5
Гистерезис [мм]> 5

Точность / отклонения

Повторяемость [мм]5
Погрешность измерения [мм]± 7
Погрешность смещения [мм]5
Разрешение [мм]1
Нулевой сигнал (напряжение) [В]0
Нулевой сигнал (ток) [мА]4.0
Полный сигнал (напряжение) [В]10
Полный сигнал (ток) [мА]20
Температурный дрейф на 10 K± 0.2 %

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9
ПрофилиИнтеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
Режим SIOда
Требуемый тип главного портаA
Аналоговые данные процесса3
Двоичные данные процесса1
Min. время цикла процесса [мс]3.2
Поддерживаемые идентификаторы устройств
Тип работыDeviceID
По умолчанию592

Условия эксплуатации

Температура окружающей среды [°C]-25...60
Температура хранения [°C]-40...85
ЗащитаIP 68; IP 69K; (7 дней / 1 м глубина воды / 0.1 бар: IP 68)

Испытания / допуски

ЭМС
DIN EN 61000-6-2
DIN EN 61000-6-3: в закрытом металлическом баке
DIN EN 61000-6-4: в пластиковых или открытых металлических резервуарах
Ударопрочность
DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0.5 m
Виброустойчивость
DIN EN 60068-2-65 g (10...2000 Гц) / 1 г (5...200 Гц) с опорным стержнем 0.5 m
Сроки наработки на отказ [годы]241
Разрешение UL
UL Одобрение нет.H012
Номер файла ULE174191

Механические данные

Вес [г]448.2
Материалынержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); FKM; PEI
Материалы (смачиваемые части)нержавеющая сталь (1.4305 / 303); соединение зонда: нержавеющая сталь (1.4435 / 316L); PTFE; FKM
Технологическое присоединение3/4" NPT

Примечания

ПримечанияДля высоких температур процесса: Температура в месте присоединения имеет решающее значение. Фактическая температура среды может быть выше.
Количество в упаковке1 шт.

Электрическое подключение - вилка

СоединениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Отклонение измерения D в пределах диапазона активных стержней
Диаграммы и графики LR3320
