Датчик уровня непрерывного действия (радар с направленной волной) IFM LR0000B-BR34ASPKG/US

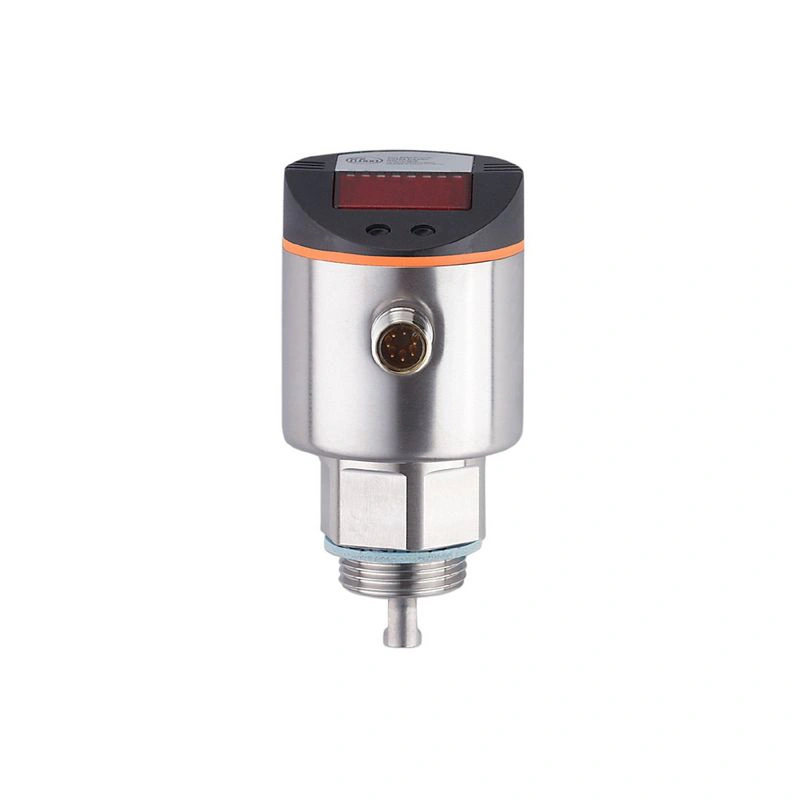

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик уровня непрерывного действия (радар с направленной волной)

LR8000

Артикул LR0000B-BR34ASPKG/US
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Количество входов и выходов Количество цифровых выходов: 4
Длина зонда L [мм] 100...1600
Технологическое соединение Внешняя резьба G 3/4
Специальная функция Позолоченные контакты
Носитель Жидкости
Рекомендуемые среды вода; жидкие среды; масла; среды на масляной основе

Описание производителя

Датчик уровня непрерывного действия (радар с направленной волной) Для надежного контроля уровня в резервуарах и емкостях Подходит для воды, масел и охлаждающих жидкостей Четко видимый 4-разрядный светодиодный дисплей Модульная система, состоящая из блока измерения и зонда Адаптация к различным высотам резервуаров за счет укорачивания зонда

Технические данные LR0000B-BR34ASPKG/US

Характеристики продукта

Количество входов и выходовКоличество цифровых выходов: 4
Длина зонда L [мм]100...1600
Технологическое соединениеG 3/4 внешняя резьба

Применение

Специальная функцияПозолоченные контакты
НосительЖидкости
Диэлектрическая проницаемость среды≥ 1,8; (для сред с диэлектрической проницаемостью 1.8...5 (e.g. масла), для работы необходима коаксиальная труба)
Рекомендуемые средывода; жидкие среды; масла; среды на масляной основе
Не может быть использован дляСм. руководство по эксплуатации, глава "Функции и характеристики".
Температура процесса [°C]-25...80; (90 < 1 ч ; см. примечание в разделе "Замечания")
Номинальное давление [бар]16
Вакуумное сопротивление [мбар]-1000
MAWP (для применения в соответствии с CRN) [бар]16

Электрические данные

Рабочее напряжение [В]18...30 DC
Потребляемый ток [мА]< 30
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]< 3
Принцип измерениярадар направленной волны

Входы / выходы

Количество входов и выходовКоличество цифровых выходов: 4

Выходы

Общее количество выходов4
Выходной сигналкоммутационный сигнал; IO-Link
Электрическое исполнениеPNP
Количество цифровых выходов4
Функция выходанормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. переключающий выход падения напряжения DC [V]2.5
Постоянный номинальный ток коммутируемого выхода DC [мА]200
Защита от короткого замыканияда
Тип защиты от короткого замыканиятепловой, импульсный
Защита от перегрузкида

Диапазон измерения/установки

Длина зонда L [мм]100...1600
Активный диапазон A [мм]L-40; (при настройке на масло и среды на основе масла: L-60)
Неактивный диапазон I1 / I2 [мм]30 / 10; (при настройке на масло и среды на основе масла: 30 / 30)
Частота дискретизации [Гц]4
Диапазон настройки
Уставка SP [мм]≥ 15...L-30
Примечание по уставке SP
при настройке на масло и среды на основе масла: 35...L-30
Точка сброса rP [мм]≥ 10...L-35
Примечание по точке сброса rP
при настройке на масло и среды на основе масла: 30...L-35
С шагом [мм]5
Гистерезис [мм]> 5

Точность / отклонения

Повторяемость [мм]± 5
Погрешность измерения [мм]± 7
Погрешность смещения [мм]5
Разрешение [мм]1
Температурный дрейф на 10 K± 0.2 %

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9 CDV
Профилибез профиля
Режим SIOда
Требуемый тип главного портаA
Аналоговые данные процесса1
Двоичные данные процесса4
Min. время цикла процесса [мс]2.3
Поддерживаемые идентификаторы устройств
Тип работыИдентификатор устройства
По умолчанию10

Условия эксплуатации

Температура окружающей среды [°C]-25...60
Температура хранения [°C]-40...85
ЗащитаIP 67

Испытания / допуски

ЭМС
DIN EN 61000-6-2
DIN EN 61000-6-3в закрытом металлическом резервуаре
DIN EN 61000-6-4в пластиковых или открытых металлических резервуарах
Ударопрочность
DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0.5 m
Виброустойчивость
DIN EN 60068-2-65 g (10...2000 Гц) / 1 г (5...200 Гц) с эталонным стержнем 0.5 m
MTTF [годы]205
Сертификат UL
UL Одобрение нет.H008
Номер файла ULE174191

Механические данные

Вес [г]380.45
Материалынержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); FKM; PBT; PC; PEI; TPE-V
Материалы (смачиваемые части)нержавеющая сталь (1.4305 / 303); подключение зонда: нержавеющая сталь (1.4435 / 316L); PTFE; FKM; Уплотнение: армированное волокно NBR
Технологическое соединениеВнешняя резьба G 3/4

Дисплеи / рабочие элементы

Дисплей
Дисплейный блок3 x LED, зеленый
состояние переключения4 х светодиода, желтый
уровеньалфавитно-цифровой дисплей, 4 цифры
настройка параметровбуквенно-цифровой дисплей, 4-значный

Примечания

ПримечанияДля высоких температур процесса: Температура в месте присоединения имеет решающее значение. Фактическая температура среды может быть выше.
Количество упаковок1 шт.

Электрическое соединение

ПодключениеРазъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Отклонение измерения D на границах диапазона активного стержня
Диаграммы и графики LR8000
