Описание производителя

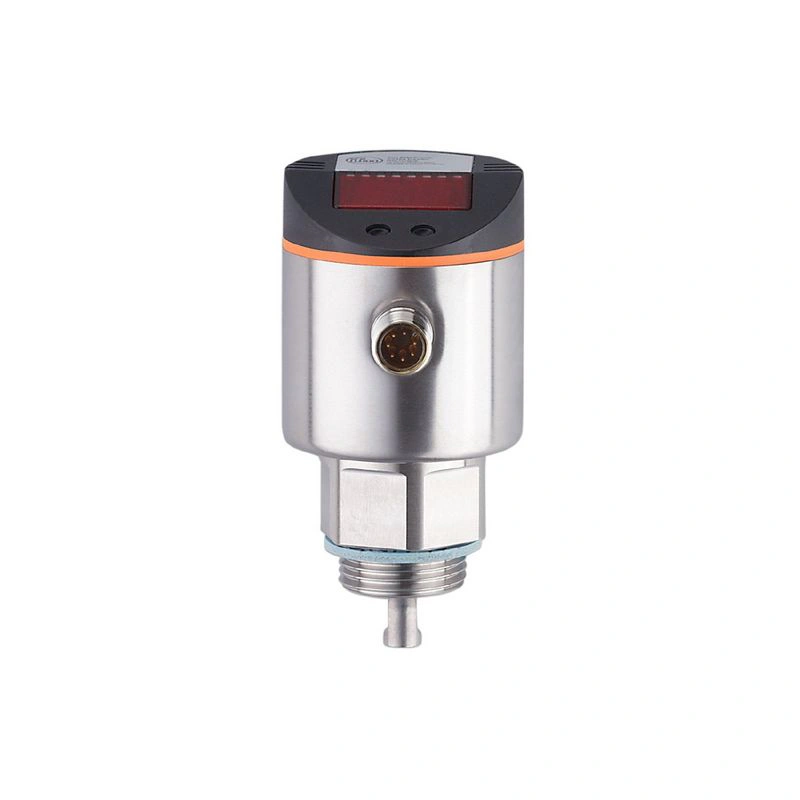

Датчик уровня непрерывного действия (радар с направленной волной) Для надежного контроля уровня в резервуарах и емкостях Подходит для воды, масел и охлаждающих жидкостей Четко видимый 4-разрядный светодиодный дисплей Модульная система, состоящая из блока измерения и зонда Адаптация к различным высотам резервуаров за счет укорачивания зонда
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 4 |
| Длина зонда L [мм] | 100...1600 |
| Технологическое подключение | Внешняя резьба G 3/4 |
Применение
| Особенность | Позолоченные контакты |
| Среда | Жидкости |
| Диэлектрическая проницаемость среды | ≥ 1,8; (для сред с диэлектрической проницаемостью 1.8...5 (e.g. масла), для работы необходима коаксиальная труба) |
| Рекомендуемые среды | вода; гидросреды; масла; среды на основе масел |
| Не может быть использован для | См. руководство по эксплуатации, глава "Функции и характеристики". |
| Температура процесса [°C] | -25...80; (90 < 1 ч ; см. примечание под примечаниями) |
| Номинальное давление [Mpa] | 1.6 |
| Вакуумное сопротивление [Мпа] | -0.1 |
| MAWP (для применения в соответствии с CRN) [МПа] | 1.6 |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC |
| Потребляемый ток [мА] | < 30 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | < 3 |
| Принцип измерения | радар направленной волны |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 4 |
Выходы
| Общее количество выходов | 4 |
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 4 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. падение напряжения коммутационный выход постоянного тока [В] | 2.5 |
| Номинальный постоянный ток коммутируемого выхода DC [мА] | 200 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тепловой, импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина зонда L [мм] | 100...1600 |
| Активный диапазон A [мм] | L-40; (при настройке на масло и среды на основе масла: L-60) |
| Диапазон неактивности I1 / I2 [мм] | 30 / 10; (при настройке на масло и среды на основе масла: 30 / 30) |
| Частота дискретизации [Гц] | 4 |
| Диапазон настройки |
| Уставка SP [мм] | ≥ 15...L-30 |
| Примечание по уставке SP | | при настройке на масло и среды на основе масла: 35...L-30 |
|
| Точка сброса rP [мм] | ≥ 10...L-35 |
| Примечание по точке сброса rP | | при настройке на масло и среды на основе масла: 30...L-35 |
|
| С шагом [мм] | 5 |
| Гистерезис [мм] | > 5 |
Точность / отклонения
| Повторяемость [мм] | ± 5 |
| Погрешность измерения [мм] | ± 7 |
| Погрешность смещения [мм] | 5 |
| Разрешение [мм] | 1 |
| Температурный дрейф на 10 K | ± 0.2 % |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| стандарт SDCI | IEC 61131-9 CDV |
| Профили | без профиля |
| Режим SIO | да |
| Требуемый тип порта ведущего устройства | A |
| Аналоговые данные процесса | 1 |
| Двоичные данные процесса | 4 |
| Мин. время цикла процесса [мс] | 2.3 |
| Поддерживаемые идентификаторы устройств | | Тип операции | Идентификатор устройства | | По умолчанию | 0x0005F6 |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -40...85 |
| Защита | IP 67 |
Испытания / допуски
| ЭМС | | DIN EN 61000-6-2 | | DIN EN 61000-6-3 | в закрытом металлическом резервуаре | | DIN EN 61000-6-4 | в пластиковых или открытых металлических резервуарах |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0.5 m |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) / 1 г (5...200 Гц) с эталонным стержнем 0.5 m |
|
| MTTF [годы] | 198 |
| Допуск UL | |
Механические данные
| Вес [г] | 378.6 |
| Материалы | нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); FKM; PBT; PC; PEI; TPE-V |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4305 / 303); подключение зонда: нержавеющая сталь (1.4435 / 316L); PTFE; FKM; Уплотнение: армированное волокно NBR |
| Технологическое подключение | G 3/4 внешняя резьба |
Дисплеи / элементы управления
| Дисплей | | Устройство отображения | 2 x светодиода, зеленый | | состояние переключения | 4 x светодиода, желтый | | уровень | алфавитно-цифровой дисплей, 4 цифры | | настройка параметров | алфавитно-цифровой дисплей, 4 цифры |
|
Примечания
| Примечания | | Для высоких температур процесса: Температура на присоединении имеет решающее значение. Фактическая температура среды может быть выше. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
Диаграммы и графики
| Отклонение измерения D на границах диапазона активных стержней |
